کنتاکتور یکی از مهمترین تجهیزات در تابلوهای برق صنعتی و نیمهصنعتی است که وظیفه قطع و وصل مدارهای قدرت، بهویژه موتورهای الکتریکی را بر عهده دارد. عملکرد صحیح این قطعه نقش مستقیمی در ایمنی، طول عمر تجهیزات و پایداری سیستمهای برقی دارد. یکی از مشکلات رایجی که در بسیاری از تابلوهای برق مشاهده میشود، داغ شدن بیش از حد کنتاکتور است؛ مشکلی که اگر بهموقع شناسایی و برطرف نشود، میتواند منجر به سوختن کنتاکتور و نیاز به خرید کنتاکتور جدید، آسیب دیدن سیمکشیها، توقف دستگاهها و حتی خطر آتشسوزی شود.
داغ شدن کنتاکتور همیشه به معنی خرابی فوری آن نیست، اما نشاندهنده وجود یک ایراد در طراحی، انتخاب یا شرایط بهرهبرداری از مدار است. عواملی مانند انتخاب نادرست ظرفیت کنتاکتور، شل بودن اتصالات، خرابی بوبین، شرایط نامناسب محیطی و یا استفاده مداوم و خارج از محدوده کاری مجاز میتوانند باعث افزایش دمای این تجهیز شوند. تشخیص صحیح علت داغ شدن کنتاکتور، اولین و مهمترین گام برای جلوگیری از خسارتهای جدی و کاهش هزینههای تعمیر و نگهداری است.
در این مقاله قصد داریم بهصورت کامل و کاربردی، علتهای اصلی داغ شدن کنتاکتور را بررسی کنیم و سپس راهکارهای عملی برای جلوگیری از این مشکل را معرفی نماییم. اگر در تابلو برق خود با مشکل داغ شدن کنتاکتور مواجه هستید یا قصد دارید با انتخاب صحیح تجهیزات از بروز چنین ایرادی پیشگیری کنید، مطالعه این مطلب میتواند به شما در افزایش ایمنی و طول عمر سیستم برق کمک کند. در ادامه با مکث ولتاژ همراه باشید.

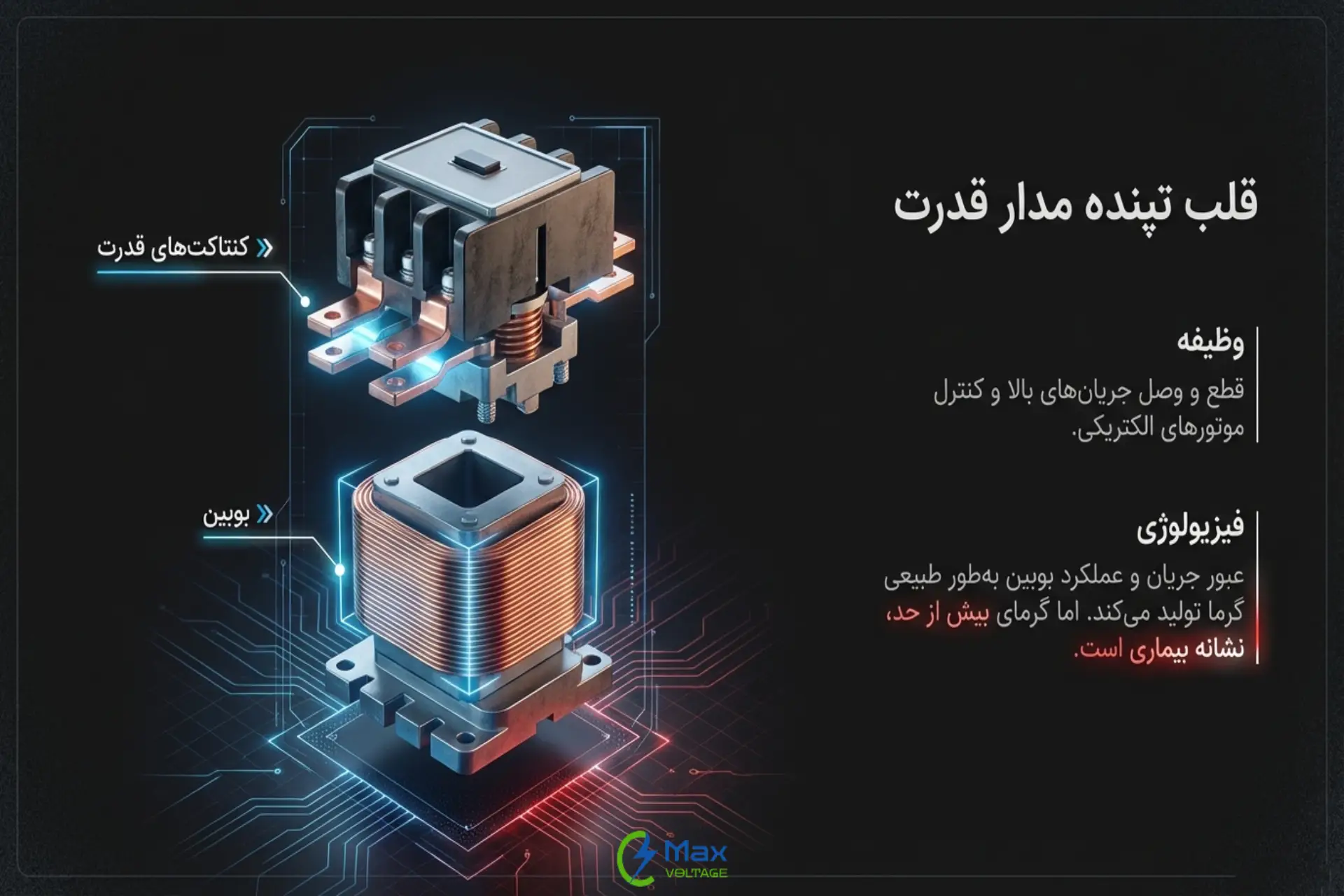

کنتاکتور چیست و چرا داغ میشود؟
کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل جریانهای بالا در مدارهای قدرت، بهویژه در راهاندازی و کنترل موتورهای الکتریکی، مورد استفاده قرار میگیرد. این تجهیز از دو بخش اصلی تشکیل شده است: بوبین (سیمپیچ فرمان) و کنتاکتهای قدرت. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده و باعث جذب هسته متحرک و بسته شدن کنتاکتها میشود؛ در نتیجه جریان برق به مصرفکننده (مانند موتور) منتقل میگردد.
در هنگام کار، عبور جریان الکتریکی از کنتاکتها و همچنین عملکرد بوبین باعث ایجاد مقدار مشخصی حرارت میشود که این موضوع بهصورت طبیعی در طراحی کنتاکتور در نظر گرفته شده است. بنابراین، گرم شدن جزئی کنتاکتور در حین کار، امری طبیعی است. اما زمانی که دمای آن بیش از حد معمول افزایش پیدا کند، نشانه وجود یک مشکل فنی یا بهرهبرداری نادرست از تجهیز است.
داغ شدن غیرعادی کنتاکتور معمولا به دلایلی مانند افزایش جریان عبوری از حد مجاز، ایجاد مقاومت اضافی در محل اتصالات یا عملکرد ناقص بوبین رخ میدهد. وقتی جریان بیش از ظرفیت نامی کنتاکتور باشد یا کنتاکتها بهدرستی به یکدیگر نچسبند، سطح تماس کاهش یافته و مقاومت الکتریکی افزایش مییابد. این افزایش مقاومت موجب تولید حرارت بیشتر شده و در صورت تداوم، باعث تغییر شکل کنتاکتها، سوختگی آنها و در نهایت داغ شدن بیش از حد کنتاکتور و از کار افتادن آن خواهد شد.
همچنین بوبین کنتاکتور نیز میتواند منبع تولید حرارت غیرعادی باشد. اگر ولتاژ تغذیه بوبین کمتر یا بیشتر از مقدار استاندارد باشد، بوبین بهدرستی عمل نکرده و زمان جذب هسته افزایش مییابد. این موضوع باعث ایجاد لرزش، جرقه زدن کنتاکتها و داغ شدن بیش از حد کنتاکتور میشود. در چنین شرایطی، علاوه بر خود کنتاکتور، سایر اجزای تابلو برق نیز در معرض آسیب قرار میگیرند.
علائم داغ شدن بیش از حد کنتاکتور
داغ شدن غیرعادی کنتاکتور معمولا با نشانههایی همراه است که در صورت توجه به آنها میتوان از بروز آسیبهای جدی جلوگیری کرد. شناسایی این علائم در مراحل اولیه، نقش مهمی در افزایش ایمنی انواع تابلو برق و جلوگیری از خرابی تجهیزات دارد. مهمترین نشانههای داغ شدن بیش از حد کنتاکتور عبارتاند از:

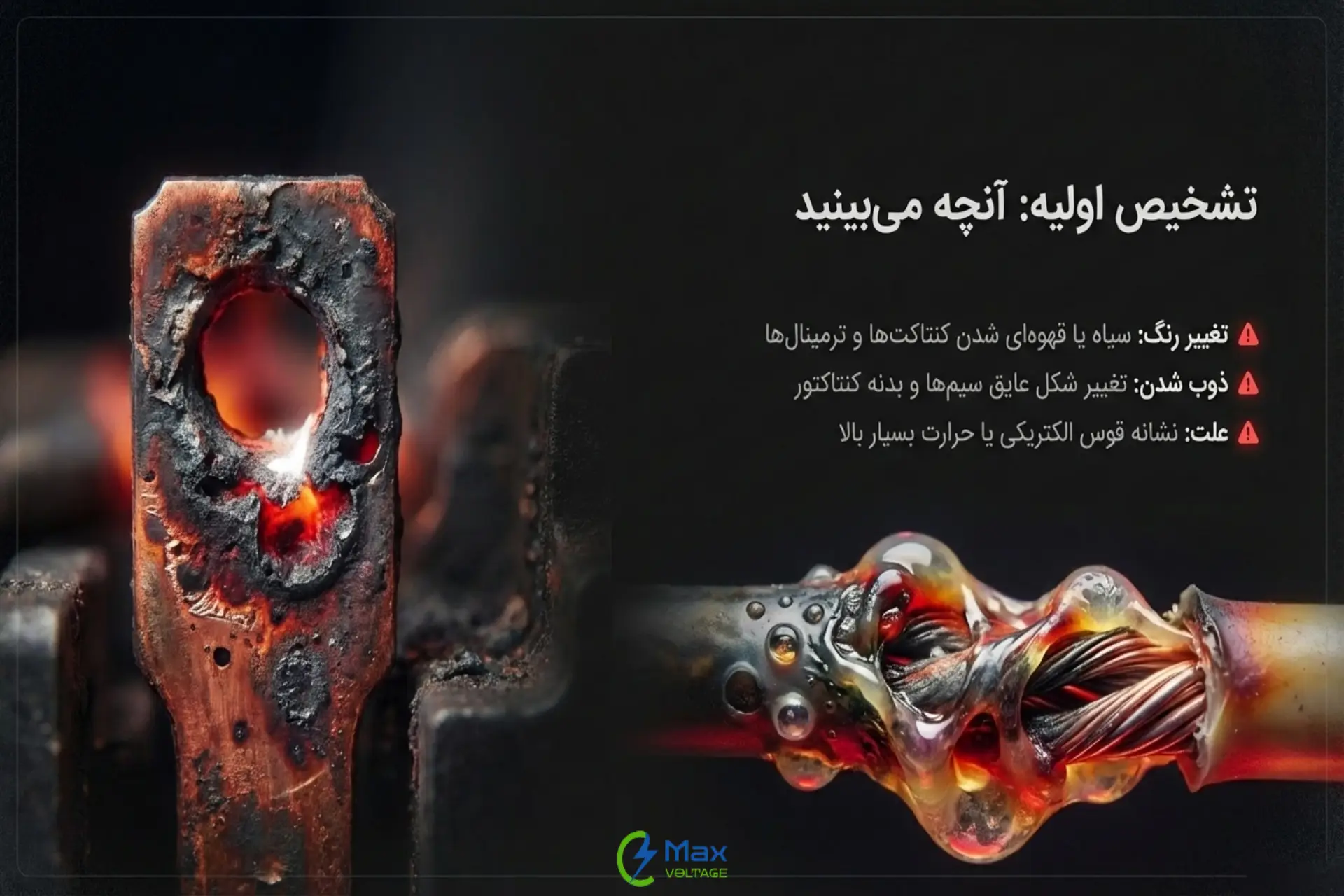

تغییر رنگ بدنه یا کنتاکتها
یکی از واضحترین نشانهها، تغییر رنگ قسمتهای فلزی یا پلاستیکی کنتاکتور است. در بسیاری از موارد، کنتاکتها یا ترمینالها به رنگ تیره، قهوهای یا حتی سیاه در میآیند که نشاندهنده حرارت بالا و سوختگی تدریجی آنهاست. این تغییر رنگ معمولا ناشی از عبور جریان بیش از حد یا ایجاد قوس الکتریکی در محل اتصال است.

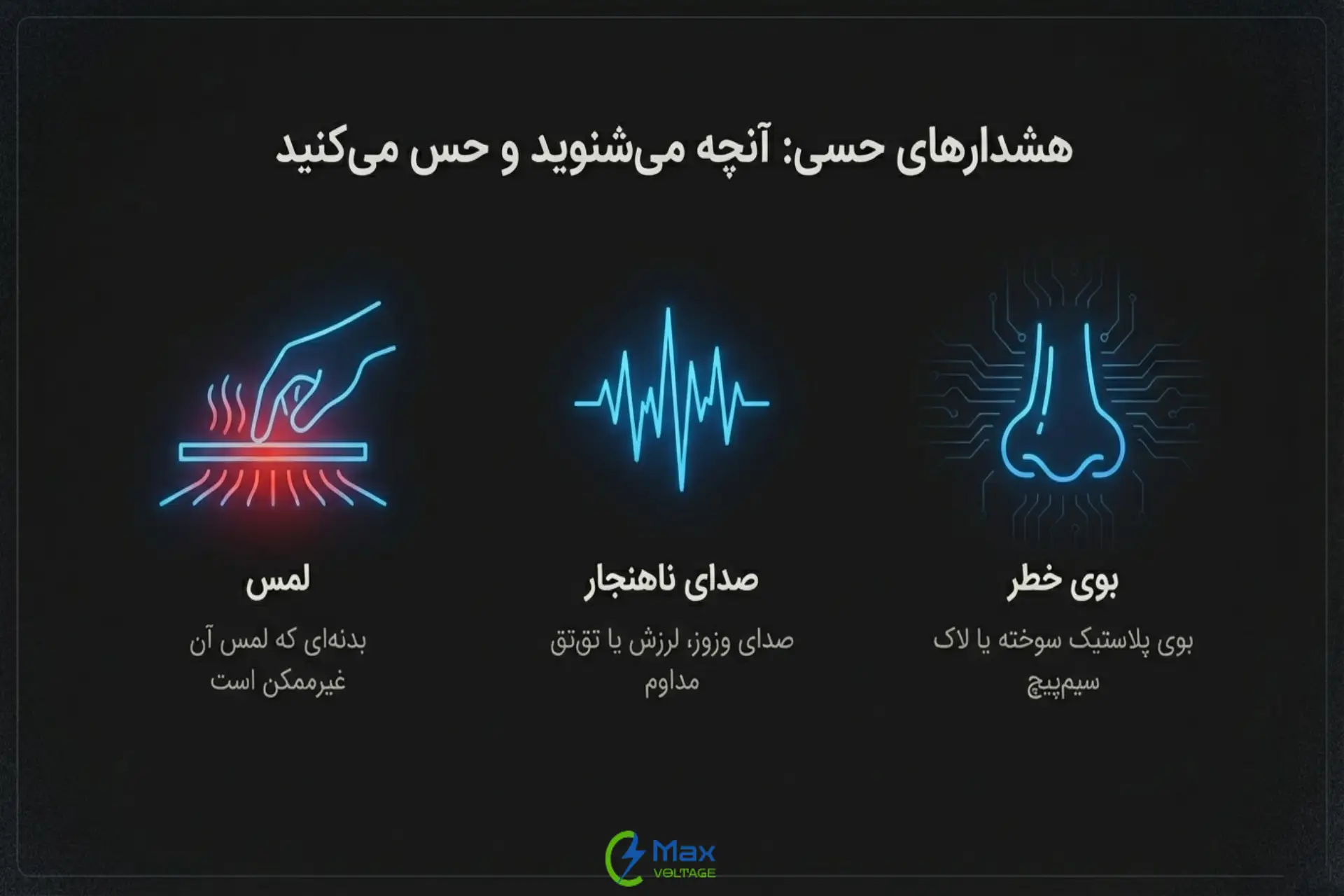

بوی سوختگی یا بوی عایق داغشده
در صورت داغ شدن بیش از حد کنتاکتور، اغلب بوی نامطبوعی شبیه بوی پلاستیک سوخته یا لاک سیمپیچ به مشام میرسد. این بو میتواند نشانه آسیب دیدن عایق سیمها، بوبین یا بدنه کنتاکتور باشد و باید بهعنوان یک هشدار جدی در نظر گرفته شود.
صدای غیرعادی هنگام قطع و وصل
کنتاکتور سالم هنگام عملکرد صدایی یکنواخت و طبیعی دارد. اما اگر صدای آن بیش از حد بلند، لرزشی یا همراه با تقتق غیرعادی باشد، میتواند نشاندهنده مشکل در بوبین، ضعف میدان مغناطیسی یا بسته نشدن کامل کنتاکتها باشد. این وضعیت باعث ایجاد جرقه و در نتیجه افزایش دمای کنتاکتور میشود.
قطع و وصل شدن ناگهانی مدار
در برخی موارد، داغ شدن بیش از حد کنتاکتور باعث میشود که مدار بهصورت ناگهانی قطع یا وصل شود. این اتفاق معمولا به دلیل عملکرد ناپایدار بوبین یا تغییر شکل کنتاکتها رخ میدهد و میتواند موجب توقف ناگهانی موتور یا دستگاه متصل به مدار شود.
ذوب شدن یا تغییر شکل عایق سیمها و ترمینالها
اگر حرارت تولیدشده در کنتاکتور زیاد باشد، ممکن است روکش سیمها در اطراف آن نرم شده یا حتی ذوب شود. این موضوع علاوه بر آسیب به سیمکشی تابلو، خطر اتصال کوتاه و آتشسوزی را نیز افزایش میدهد.
افزایش بیش از حد دمای سطح کنتاکتور
در حالت طبیعی، کنتاکتور هنگام کار کمی گرم میشود، اما اگر بدنه آن به حدی داغ شود که نتوان آن را برای چند ثانیه لمس کرد، نشاندهنده وجود یک مشکل جدی است. اندازهگیری دما با ترمومتر یا دوربین حرارتی میتواند وضعیت واقعی داغ شدن را مشخص کند.
علتهای اصلی داغ شدن کنتاکتور
داغ شدن بیش از حد کنتاکتور معمولا نتیجه یک عامل واحد نیست؛ بلکه ترکیبی از انتخاب نادرست تجهیز، شرایط بهرهبرداری نامناسب یا مشکلات فنی در مدار است. در ادامه، مهمترین و رایجترین علتهای این موضوع را بهصورت دقیق بررسی میکنیم.

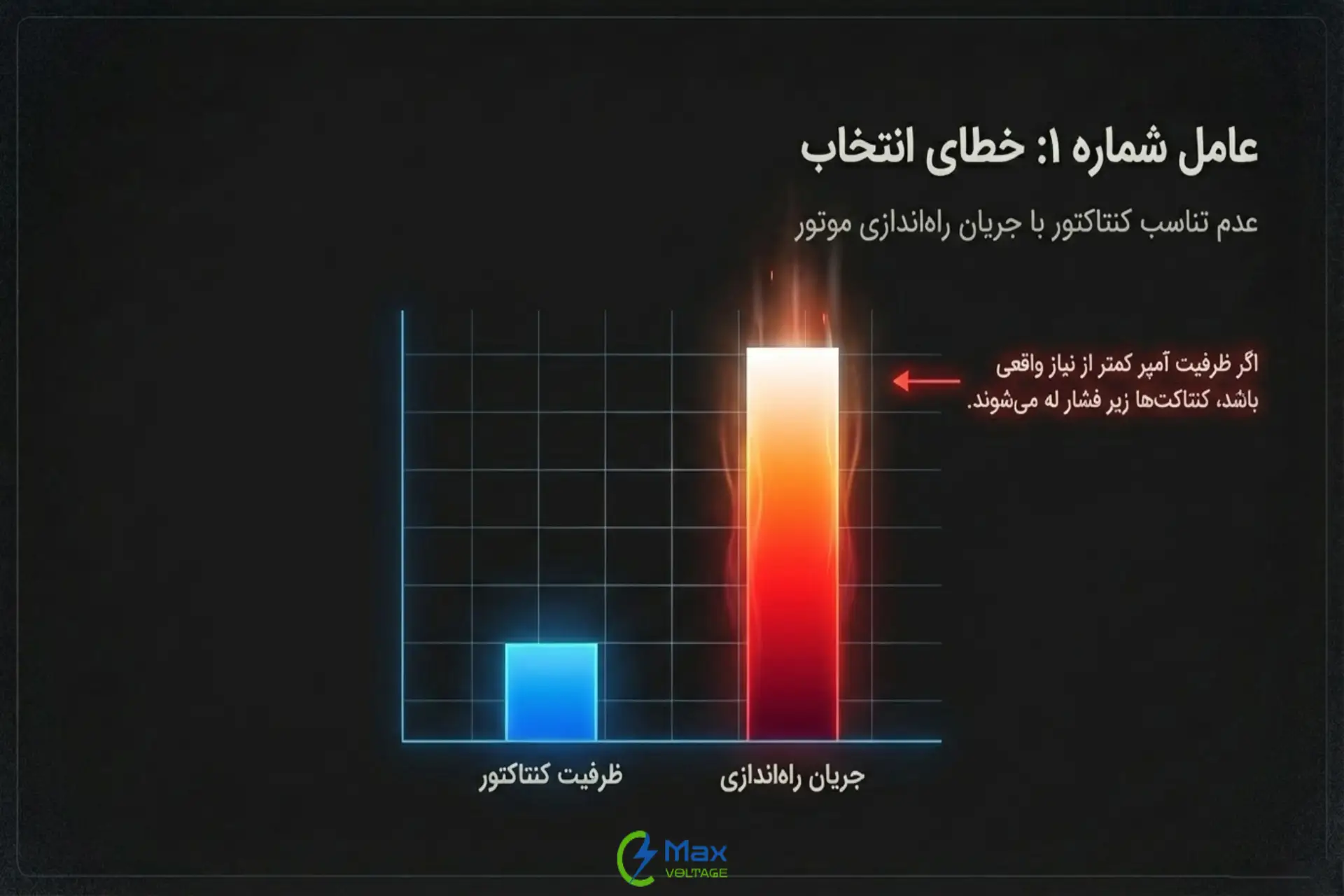

انتخاب نادرست جریان نامی کنتاکتور
یکی از شایعترین دلایل داغ شدن بیش از حد کنتاکتور، کوچک بودن ظرفیت جریان آن نسبت به بار مصرفی است. اگر کنتاکتوری با آمپر نامی کمتر از جریان واقعی موتور یا مصرفکننده انتخاب شود، کنتاکتها تحت فشار قرار گرفته و بهسرعت داغ میشوند. در موتورهای الکتریکی، بهویژه در لحظه راهاندازی، جریان بهطور قابلتوجهی افزایش مییابد و اگر کنتاکتور متناسب با این شرایط انتخاب نشده باشد، داغ شدن و سوختگی آن اجتنابناپذیر خواهد بود.

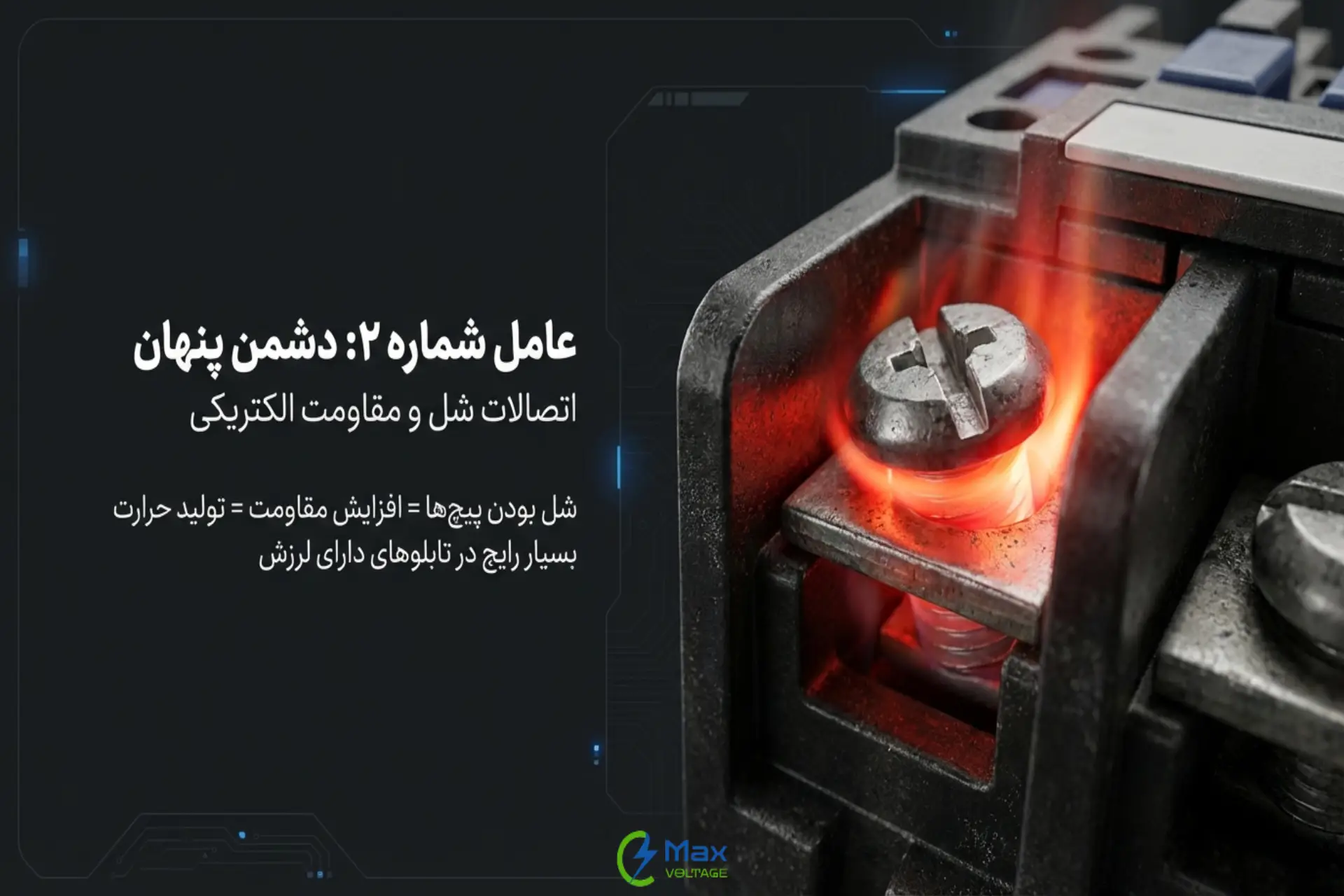

شل بودن اتصالات و ترمینالها
شل بودن پیچها و اتصالات کابل در ورودی یا خروجی کنتاکتور باعث ایجاد مقاومت الکتریکی اضافی میشود. این مقاومت منجر به تولید حرارت در محل اتصال شده و در نهایت گرما به بدنه کنتاکتور منتقل میگردد. این مشکل بهخصوص در تابلوهایی که لرزش مکانیکی دارند یا سرویس دورهای نمیشوند، بسیار رایج است.
خرابی یا ضعیف شدن بوبین کنتاکتور
بوبین وظیفه ایجاد میدان مغناطیسی برای جذب کنتاکتها را دارد. اگر بوبین دچار ضعف، نیمسوز شدن یا خرابی شود، هسته بهطور کامل جذب نشده و کنتاکتها بهدرستی بسته نمیشوند. در این حالت، جرقه و قوس الکتریکی در محل کنتاکتها ایجاد شده و حرارت زیادی تولید میشود که باعث داغ شدن سریع کنتاکتور خواهد شد.

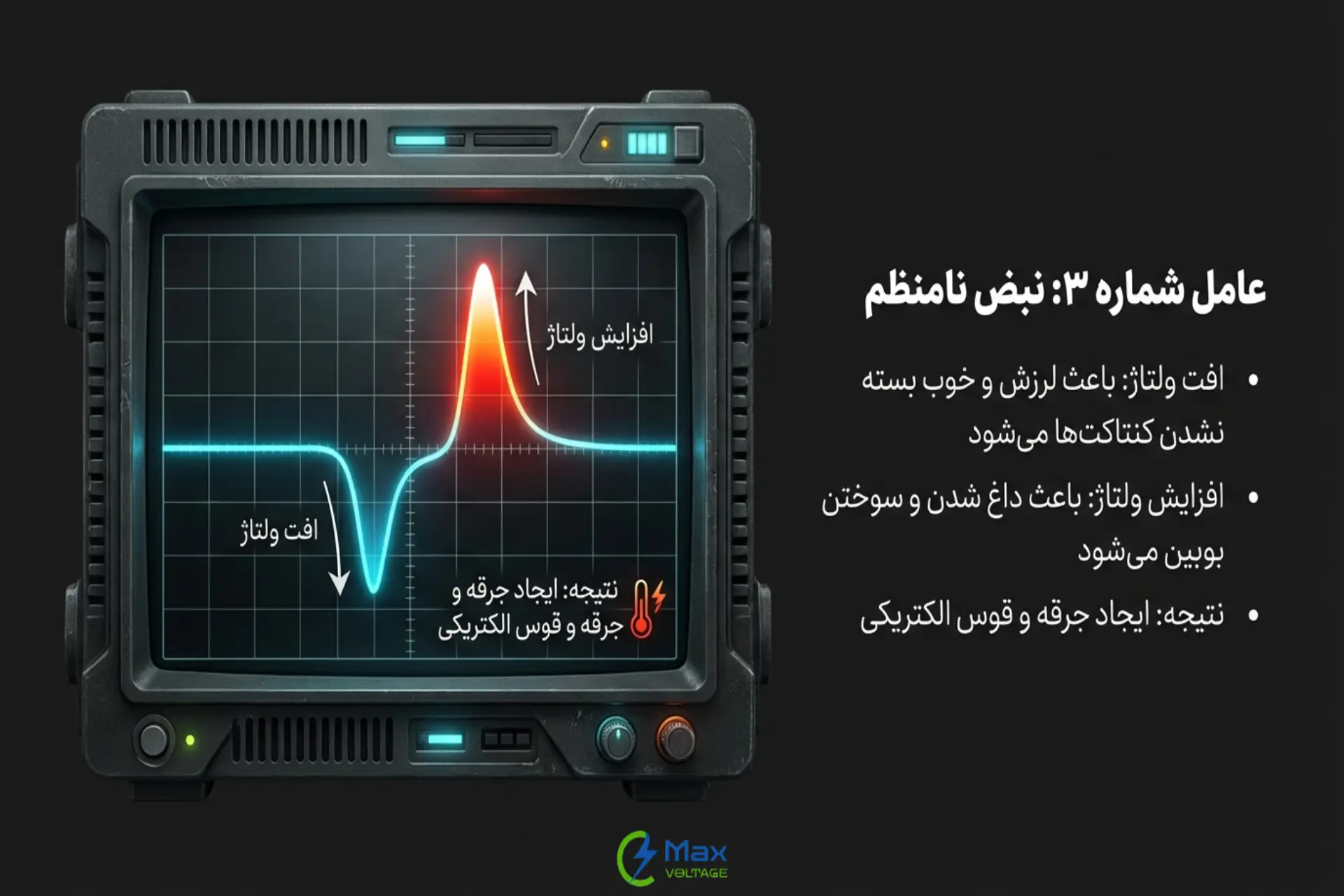

ولتاژ نامناسب تغذیه بوبین
اگر ولتاژ تغذیه بوبین کمتر یا بیشتر از مقدار نامی آن باشد، عملکرد کنتاکتور دچار اختلال میشود. افت ولتاژ باعث لرزش کنتاکتور و بسته نشدن کامل کنتاکتها شده و افزایش ولتاژ نیز میتواند موجب داغ شدن بوبین و آسیب دیدن آن شود. این مشکل معمولا در شبکههای برق ناپایدار یا مدارهای فرمان غیراستاندارد مشاهده میشود.

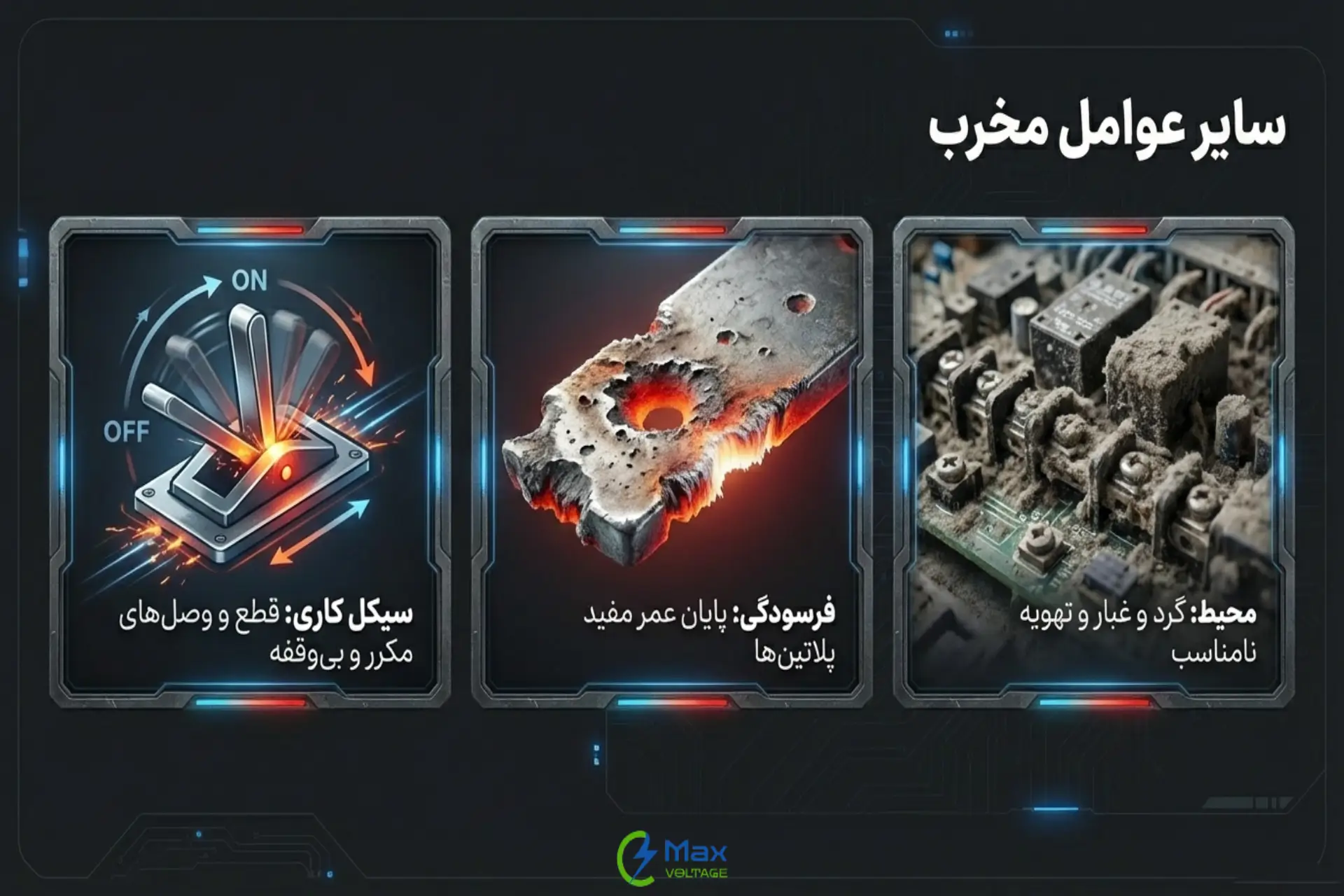

قطع و وصل زیاد (سیکل کاری بالا)
استفاده از کنتاکتور برای مدارهایی با تعداد قطع و وصل بسیار زیاد، بدون در نظر گرفتن کلاس کاری مناسب، باعث افزایش حرارت میشود. هر بار قطع و وصل، قوس الکتریکی تولید میکند و اگر این فرآیند بهطور مداوم تکرار شود، کنتاکتها داغ شده و بهمرور فرسوده میشوند.
کثیفی، گرد و غبار و آلودگی محیطی
وجود گرد و غبار، چربی یا رطوبت روی کنتاکتها و اجزای داخلی کنتاکتور باعث کاهش کیفیت تماس الکتریکی میشود. این موضوع منجر به ایجاد جرقه، افزایش مقاومت و در نهایت بالا رفتن دمای کنتاکتور خواهد شد. در محیطهای صنعتی آلوده، این عامل یکی از دلایل اصلی داغ شدن کنتاکتور است.
فرسودگی و خرابی کنتاکتهای داخلی
با گذشت زمان و استفاده مداوم، سطح کنتاکتها دچار سایش، سوختگی یا ناهمواری میشود. این وضعیت باعث کاهش سطح تماس مؤثر و افزایش مقاومت الکتریکی شده و حرارت تولیدی را بهشدت افزایش میدهد. در این شرایط، حتی اگر جریان مدار در حد مجاز باشد، کنتاکتور داغ خواهد شد.
دمای بالای محیط و تهویه نامناسب تابلو برق
نصب کنتاکتور در تابلو برق با تهویه ضعیف یا دمای محیط بالا، باعث تجمع حرارت در اطراف آن میشود. همچنین قرار گرفتن چند تجهیز قدرت در فاصله کم از یکدیگر، امکان دفع حرارت را کاهش داده و دمای کنتاکتور را افزایش میدهد.
خطرات داغ شدن کنتاکتور
داغ شدن بیش از حد کنتاکتور تنها یک مشکل ساده در عملکرد نیست، بلکه میتواند پیامدهای جدی برای ایمنی سیستم برق و تجهیزات متصل به آن به همراه داشته باشد. بیتوجهی به این موضوع در بسیاری از موارد منجر به خسارتهای مالی و حتی خطرات جانی میشود. مهمترین خطرات ناشی از داغ شدن کنتاکتور عبارتند از:
کاهش عمر مفید کنتاکتور
حرارت بالا باعث فرسودگی سریعتر کنتاکتها و بوبین کنتاکتور میشود. در این شرایط، کنتاکتور زودتر از زمان پیشبینیشده دچار خرابی شده و نیاز به تعویض پیدا میکند. این موضوع هزینههای نگهداری و تعمیرات را بهطور قابلتوجهی افزایش میدهد.
پیشنهاد مطالعه: راههای افزایش طول عمر کنتاکتور
آسیب دیدن سیمکشی و تجهیزات اطراف
زمانی که کنتاکتور بیش از حد داغ میشود، گرمای تولیدشده به سیمها، ترمینالها و سایر تجهیزات مجاور منتقل میگردد. این حرارت میتواند باعث نرم شدن یا ذوب شدن عایق سیمها شده و خطر اتصال کوتاه و خرابی سایر قطعات تابلو برق را به همراه داشته باشد.
افزایش احتمال آتشسوزی
یکی از خطرناکترین پیامدهای داغ شدن بیش از حد کنتاکتور، افزایش احتمال بروز آتشسوزی در تابلو برق است. وجود عایقهای پلاستیکی، گرد و غبار و مواد قابل اشتعال در اطراف کنتاکتور میتواند با حرارت زیاد، بهراحتی منجر به شعلهور شدن آتش شود.
عملکرد ناپایدار مدار و قطع ناگهانی دستگاهها
حرارت زیاد در کنتاکتور میتواند باعث تغییر شکل کنتاکتها و اختلال در عملکرد بوبین شود. در این حالت، کنتاکتور ممکن است بهطور ناگهانی مدار را قطع یا وصل کند که این موضوع باعث توقف غیرمنتظره موتور یا دستگاههای صنعتی میشود و میتواند به فرآیند تولید یا عملکرد سیستم آسیب بزند.
آسیب دیدن موتور یا مصرفکنندههای الکتریکی
قطع و وصلهای ناگهانی ناشی از داغ شدن کنتاکتور میتواند به موتورهای الکتریکی و سایر مصرفکنندهها آسیب وارد کند. این وضعیت ممکن است باعث افزایش جریان راهاندازی، شوک الکتریکی و در نهایت کاهش عمر مفید تجهیزات مصرفکننده شود.
افزایش هزینههای تعمیر و نگهداری
خرابی کنتاکتور معمولا بهتنهایی رخ نمیدهد و در بسیاری از موارد باعث آسیب به سایر اجزای تابلو برق نیز میشود. در نتیجه، هزینه تعمیر و تعویض قطعات افزایش یافته و زمان از کار افتادگی سیستم نیز بیشتر خواهد شد.
راههای جلوگیری از داغ شدن بیش از حد کنتاکتور
برای جلوگیری از داغ شدن کنتاکتور، لازم است هم در مرحله انتخاب تجهیز و هم در مرحله نصب و بهرهبرداری، اصول فنی رعایت شود. اجرای این راهکارها باعث افزایش طول عمر کنتاکتور، کاهش خرابی تجهیزات و بالا رفتن ایمنی تابلو برق میشود.
انتخاب صحیح کنتاکتور متناسب با بار
اولین و مهمترین اقدام برای جلوگیری از داغ شدن کنتاکتور، انتخاب کنتاکتور با جریان نامی مناسب است. کنتاکتور باید بر اساس جریان مصرفکننده (بهویژه موتور الکتریکی) و نوع کاربرد آن انتخاب شود. در موتورهای الکتریکی، جریان راهاندازی چند برابر جریان نامی است، بنابراین باید کنتاکتوری انتخاب شود که توان تحمل این جریان را داشته باشد. استفاده از کنتاکتور ضعیفتر از نیاز مدار، باعث داغ شدن سریع و سوختن آن خواهد شد.

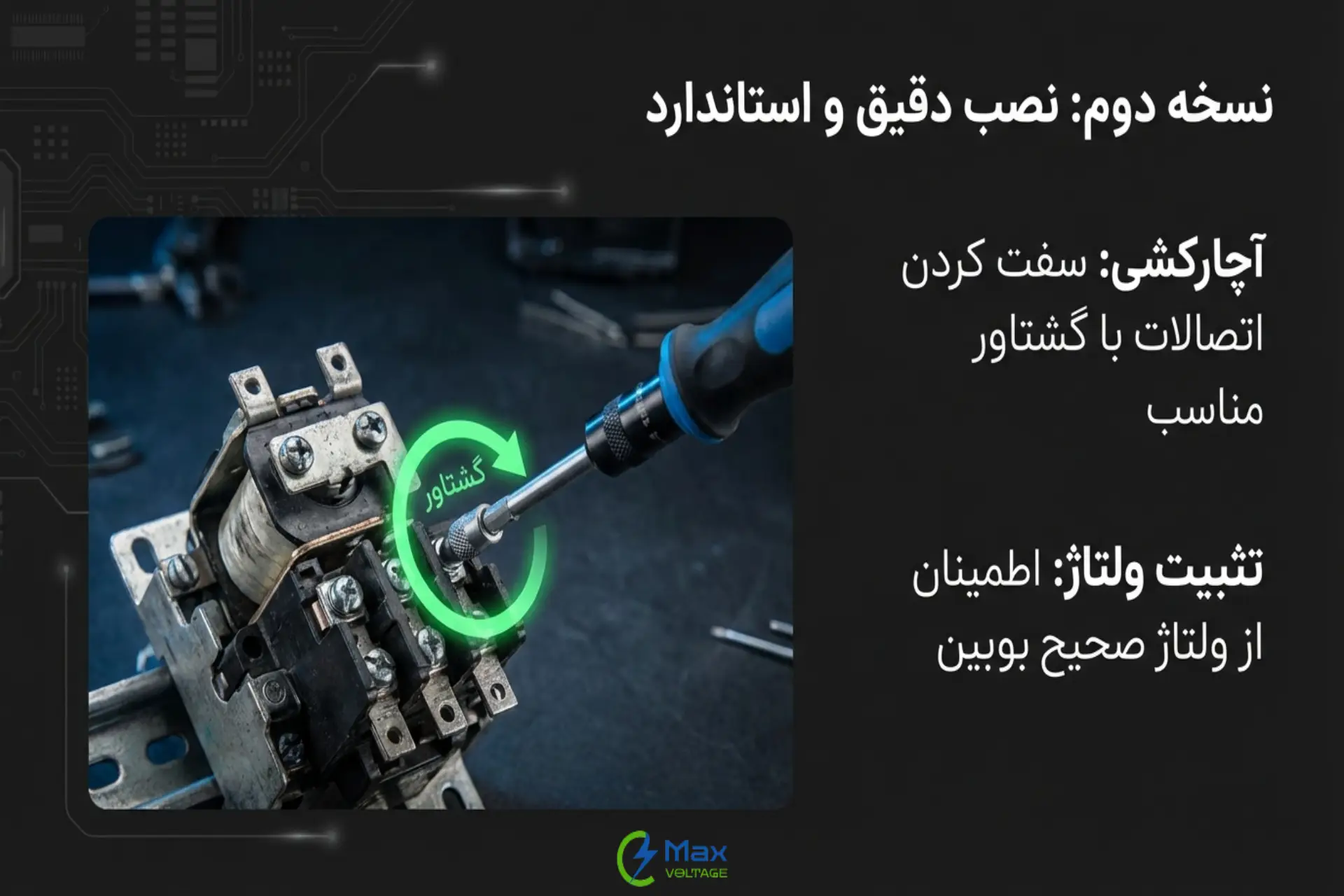

محکم کردن و بازبینی دورهای اتصالات
تمامی ترمینالهای ورودی و خروجی کنتاکتور باید بهدرستی و با گشتاور مناسب بسته شوند. شل بودن اتصالات باعث ایجاد مقاومت الکتریکی و افزایش حرارت در محل اتصال میشود. بازبینی دورهای پیچها، کابلشوها و سیمها در تابلو برق، یکی از سادهترین و مؤثرترین روشها برای جلوگیری از داغ شدن کنتاکتور است.
بررسی و تثبیت ولتاژ بوبین
ولتاژ تغذیه بوبین باید دقیقا مطابق مقدار نامی درجشده روی کنتاکتور باشد (مثلا 220 ولت AC یا 24 ولت DC). در صورت وجود نوسان یا افت ولتاژ در مدار فرمان، میتوان از ترانس مناسب یا منبع تغذیه پایدار استفاده کرد. تغذیه نامناسب بوبین باعث بسته نشدن کامل کنتاکتها و در نتیجه افزایش جرقه و حرارت میشود.

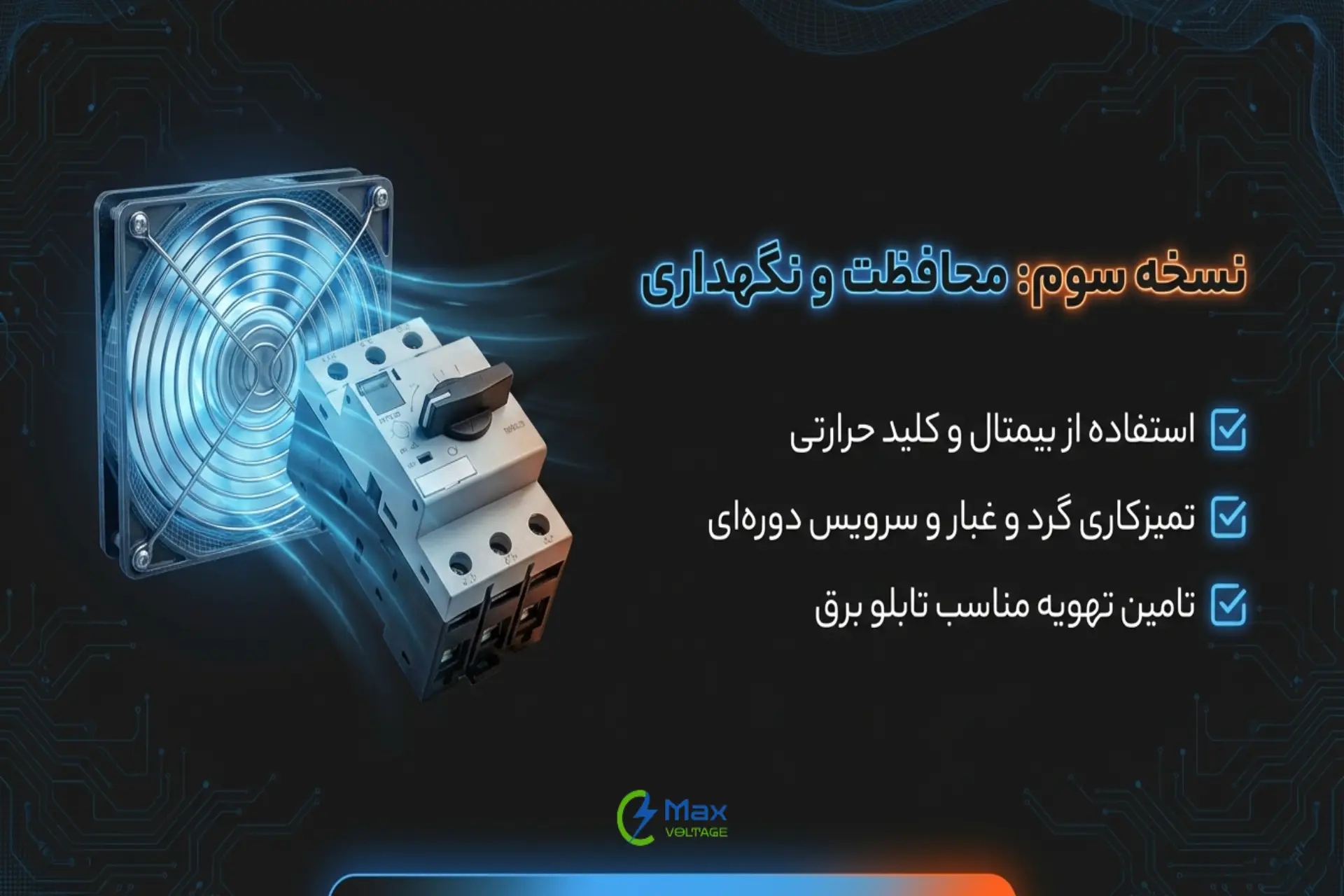

استفاده از تجهیزات حفاظتی مناسب
بهکارگیری تجهیزات حفاظتی استاندارد نقش مهمی در جلوگیری از داغ شدن کنتاکتور دارد. خرید بیمتال ، فیوز مناسب و خرید کلید حرارتی باعث محدود شدن جریان بیش از حد و جلوگیری از وارد شدن فشار اضافی به کنتاکتور میشوند. این تجهیزات از افزایش بیش از حد دما در شرایط اضافهبار جلوگیری میکنند.
تمیزکاری و نگهداری دورهای تابلو برق
گرد و غبار، رطوبت و آلودگیهای صنعتی میتوانند باعث کاهش کیفیت تماس کنتاکتها و افزایش حرارت شوند. تمیزکاری دورهای تابلو برق و بررسی وضعیت کنتاکتها و بوبین، باعث بهبود عملکرد کنتاکتور و کاهش احتمال داغ شدن آن میشود.
تهویه مناسب داخل تابلو برق
نصب فن، دریچه تهویه یا رعایت فاصله مناسب بین تجهیزات قدرت، به خروج حرارت از داخل تابلو کمک میکند. در تابلوهایی که چندین کنتاکتور یا کلید قدرت در کنار هم نصب شدهاند، عدم تهویه مناسب باعث تجمع حرارت و بالا رفتن دمای همه تجهیزات میشود.
استفاده از کنتاکتور با کیفیت و برند معتبر
کنتاکتورهای بیکیفیت معمولا دارای کنتاکتهایی با آلیاژ نامناسب و بوبینهای ضعیف هستند که زودتر داغ میشوند. استفاده از برندهای معتبر و استاندارد مانند هیوندای الکتریک، اگرچه هزینه اولیه بیشتری دارد، اما در بلندمدت باعث کاهش خرابی، افزایش ایمنی و صرفهجویی در هزینه تعمیرات خواهد شد.
جمعبندی
داغ شدن بیش از حد کنتاکتور یکی از مشکلات رایج در تابلوهای برق صنعتی و نیمهصنعتی است که میتواند پیامدهای جدی برای ایمنی و عملکرد تجهیزات به همراه داشته باشد. همانطور که در این مقاله بررسی شد، دلایل اصلی داغ شدن کنتاکتور شامل انتخاب نادرست جریان نامی، شل بودن اتصالات، خرابی یا ضعیف شدن بوبین، ولتاژ نامناسب تغذیه، استفاده مداوم و خارج از سیکل کاری، آلودگی محیطی، فرسودگی کنتاکتها و دمای بالای محیط تابلو برق است.
تشخیص به موقع علائم داغ شدن، مانند تغییر رنگ کنتاکتها، بوی سوختگی، صدای غیرعادی، قطع و وصل ناگهانی و ذوب شدن عایق سیمها، به شما کمک میکند قبل از ایجاد خسارت جدی، اقدامات لازم را انجام دهید. همچنین رعایت اصولی مانند انتخاب صحیح کنتاکتور، محکم کردن اتصالات، استفاده از تجهیزات حفاظتی، تهویه مناسب تابلو برق، تمیزکاری دورهای و تعویض بهموقع کنتاکتور فرسوده، باعث افزایش طول عمر تجهیزات و جلوگیری از بروز خطرات احتمالی میشود.
