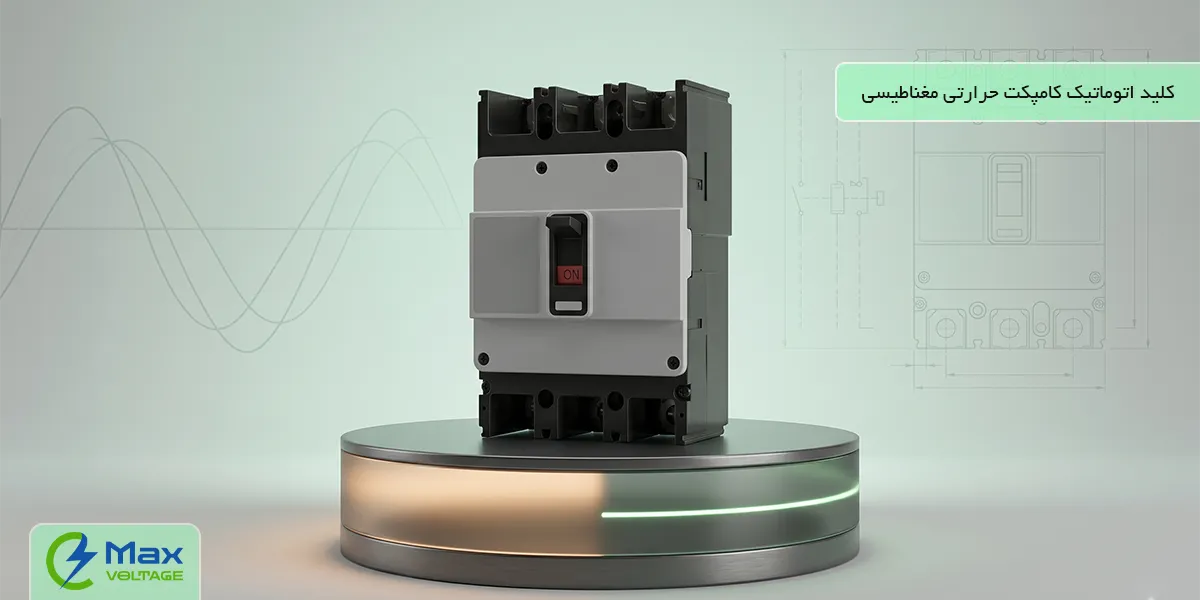

درباره کلید اتوماتیک کمپکت حرارتی - مغناطیسی
در سیستمهای توزیع برق، اطمینان از حفاظت مؤثر در برابر جریانهای بیش از حد و اتصال کوتاه اهمیت حیاتی دارد. کلید اتوماتیک کمپکت حرارتی مغناطیسی هیوندای (Hyundai MCCB) یکی از پرکاربردترین تجهیزات حفاظتی در تابلوهای برق صنعتی و ساختمانی است. این کلیدها با ترکیب دو مکانیزم حفاظتی و حرارتی برای اضافهبار و مغناطیسی برای اتصال کوتاه عملکردی سریع، ایمن و دقیق ارائه میدهند. در فروشگاه مکس ولتاژ انواع مدلهای کلید اتوماتیک کمپکت هیوندای با مشخصات فنی کامل، گارانتی اصالت و قیمت بهروز عرضه میشود.
ساختار و نحوه عملکرد کلید اتوماتیک کمپکت هیوندای
کلید اتوماتیک کمپکت حرارتی مغناطیسی هیوندای (MCCB) تجهیزی است که مدار را در شرایط عادی بسته نگه میدارد و در صورت بروز خطا، آن را بهطور خودکار قطع میکند. کلید کامپکت ابعاد کوچکتری دارد و برای جریانهای پایینتر (تا حدود ۱۶۰۰ آمپر) استفاده میشود، در حالیکه کلید هوایی برای جریانهای بالا و تابلوهای اصلی طراحی شده است. کلید کامپکت معمولاً ثابت و کمهزینهتر است، اما کلید هوایی قابلیت کشویی و تنظیمات حفاظتی پیشرفتهتری دارد. کلید اتوماتیک کمپکت حرارتی مغناطیسی هیوندای از دو واحد حفاظتی اصلی تشکیل شده است:
در اثر عبور جریان بیش از حد مجاز، بیمتال داخل کلید گرم و خم میشود. این خمشدگی باعث تحریک مکانیزم قطع میشود و مدار را از بار اضافه محافظت میکند. این فرآیند چند ثانیه طول میکشد و برای جلوگیری از داغ شدن سیمها و تجهیزات طراحی شده است.
در زمان بروز اتصال کوتاه، جریان در کسری از ثانیه افزایش مییابد. هستهی مغناطیسی در این بخش، مکانیزم قطع سریع را فعال کرده و مدار را بلافاصله جدا میکند.
تفاوت کلید اتوماتیک کامپکت حرارتی مغناطیسی با مدل الکترونیکی چیست؟
یکی از سوالات متداول مهندسین در زمان طراحی تابلو برق، انتخاب بین کلیدهای کامپکت حرارتی مغناطیسی (سری HGM) و کلیدهای الکترونیکی (سری HGE) هیوندای است. در مدلهای حرارتی مغناطیسی، تشخیص خطا کاملاً بر پایه قوانین فیزیک و مکانیک (خم شدن تیغه بیمتال در برابر حرارت اضافهبار و تحریک بوبین مغناطیسی در اثر میدان مغناطیسی اتصال کوتاه) انجام میشود؛ این ساختار مکانیکی سبب شده تا این کلیدها استهلاک بسیار پایینی داشته باشند، در برابر نوسانات شدید ولتاژ مدار فرمان آسیبناپذیر باشند و از نظر اقتصادی نیز قیمت کلید اتوماتیک کمپکت حرارتی مغناطیسی به مراتب ارزانتر و مقرونبهصرفهتر از مدلهای الکترونیکی باشد. در نقطه مقابل، کلیدهای اتوماتیک الکترونیکی هیوندای فاقد بیمتال هستند و به یک میکروپروسسور دیجیتال مجهز شدهاند که سیگنالهای جریان را به صورت مداوم پردازش میکند. کلیدهای الکترونیکی دقت تریپ فوقالعاده بالاتری دارند و منحنی قطع آنها به صورت دیجیتال قابل تنظیم است، اما به دلیل قیمت بالا، کاربرد آنها معمولاً محدود به آمپراژهای بسیار سنگین (بالای ۴۰۰ تا ۱۶۰۰ آمپر) و مدارهای فوق حساس صنعتی میشود؛ در حالی که برای مصارف عمومی، موتورخانهها و تاسیسات نرمال صنعتی، مدلهای حرارتی مغناطیسی محبوبترین گزینه در بازار ایران هستند.
ویژگیهای کلید اتوماتیک کمپکت حرارتی مغناطیسی هیوندای
کلیدهای اتوماتیک کامپکت حرارتی مغناطیسی هیوندای با تکیه بر طراحی دقیق و فناوری ساخت پیشرفته، از پایداری عملکردی بالایی برخوردارند و در شرایط مختلف کاری حفاظت قابل اطمینانی برای مدار فراهم میکنند.
- بدنه مقاوم و عملکرد پایدار
بدنه کلید از مواد عایقی با استحکام بالا ساخته شده است تا در برابر گرما، رطوبت و ارتعاش مقاومت داشته باشد. مکانیزم داخلی آن نیز به گونهای طراحی شده که حتی در سیکلهای مکرر قطع و وصل، عملکرد خود را حفظ کند.
- حفاظت ترکیبی در برابر اضافهبار و اتصال کوتاه
این کلیدها با برخورداری از دو سیستم حفاظتی حرارتی و مغناطیسی، بهصورت همزمان قادر به شناسایی و قطع جریانهای غیرمجاز هستند.
واکنش مغناطیسی سریع در ساختار کلید باعث میشود جریان خطا پیش از آسیب به کابل یا مصرفکننده مهار شود.
در برخی مدلها پیچ تنظیمی برای تغییر محدودهی جریان قطع در نظر گرفته شده است تا بتوان متناسب با نوع بار، حفاظت بهینهای اعمال کرد.
وجود سیستم خاموشکنندهی قوس الکتریکی، خطرات احتمالی ناشی از جرقه یا حرارت بالا را کاهش میدهد. همچنین طراحی عایق داخلی، خطر برقگرفتگی یا آسیب به تجهیزات اطراف را به حداقل میرساند.
کاربرد کلید اتوماتیک کمپکت حرارتی مغناطیسی هیوندای
طراحی فشرده و توانایی قطع سریع مدار، کلید اتوماتیک کمپکت حرارتی مغناطیسی هیوندای را به گزینهای مناسب برای طیف وسیعی از کاربردهای صنعتی، تجاری و ساختمانی تبدیل کرده است. در محیطهای صنعتی، از این کلیدها برای حفاظت تابلوهای توزیع اصلی و فرعی، خطوط تغذیه موتورها، پمپها، و تجهیزات فرآیندی استفاده میشود. در ساختمانهای اداری و مراکز تجاری نیز به دلیل ابعاد کوچک و قابلیت نصب آسان، کلیدهای کامپکت هیوندای در تابلوهای روشنایی، تابلوهای موتورخانه و تابلوهای اصلی برق به کار میروند.
علاوه بر این، در مراکز داده و اتاقهای سرور، که پایداری تغذیه اهمیت بالایی دارد، کلید اتوماتیک کامپکت حرارتی مغناطیسی هیوندای با واکنش سریع خود از بروز خاموشی یا آسیب به تجهیزات جلوگیری میکند. در تابلوهای ژنراتور و UPS نیز کلید کامپکت حرارتی مغناطیسی هیوندای با هماهنگی کامل میان بخش حرارتی و مغناطیسی، حفاظت دقیق و قابل اعتماد مدار را تضمین میکند.
انواع کلید اتوماتیک کامپکت حرارتی مغناطیسی هیوندای
شرکت هیوندای الکتریک برای پاسخگویی به نیاز پروژههای مختلف، کلیدهای اتوماتیک کامپکت خود را در چند سری فنی متمایز تولید میکند. هر سری بر اساس جریان نامی، توان قطع، و نوع کاربرد طراحی شده و شامل مدلهای مختلفی در محدودهی جریانهای ۱۰۰ تا ۱۶۰۰ آمپر است.
سری HGM-C از رایجترین و اقتصادیترین سریهای کلید اتوماتیک کامپکت حرارتی مغناطیسی هیوندای بهشمار میرود و برای مصارف عمومی در تابلوهای برق ساختمانی، روشنایی و توزیع فرعی مناسب است. این سری با ساختار ساده، عملکرد پایدار و قیمت مناسب، یکی از پرطرفدارترین گزینهها برای پروژههای متوسط محسوب میشود.
سری HGW برای مصارف صنعتی و محیطهای کاری سنگین طراحی شده است. این سری دارای محفظه قوس تقویتشده، توان قطع بالا و دقت عملکرد بیشتر است. مدلهای این خانواده در خطوط تولید، موتورخانهها و تابلوهای اصلی کارخانهها بهکار میروند و از نظر دوام الکتریکی، در سطحی بالاتر از مدلهای اقتصادی قرار دارند.
سری HGM-H به عنوان نسخهای صنعتیتر و مقاومتر معرفی شده است. این سری برای شبکههای قدرت با جریان بالا، تجهیزات سنگین و بارهای حساس طراحی شده و از تریپ یونیت حرارتی مغناطیسی با ظرفیت قطع بالا بهره میبرد. مدلهای HGM-H در پروژههایی نظیر پالایشگاهها، نیروگاهها، و سیستمهای توزیع برق با توان زیاد استفاده میشوند.
همچنین هیوندای در سالهای اخیر سری HGM-E را به عنوان نسخهای اقتصادی و جمعوجورتر معرفی کرده که برای پروژههای ساختمانی، تأسیسات عمومی و کاربردهایی که فضای نصب محدود است، گزینهای مناسب محسوب میشود.
تمامی این سریها از نظر طراحی مطابق با استاندارد IEC 60947-2 ساخته شدهاند و کیفیت و دقت آنها در آزمایشگاههای معتبر بینالمللی تأیید شده است. در فروشگاه مکس ولتاژ هر چهار سری اصلی کلید اتوماتیک کامپکت هیوندای به همراه مشخصات فنی کامل و تجهیزات جانبی مربوطه در دسترس هستند تا مهندسان بتوانند متناسب با نیاز پروژه، مدل بهینه را انتخاب کنند.
راهنمای فنی خرید کلید کامپکت حرارتی مغناطیسی هیوندای بر اساس رنج جریان
برای تجربه یک خرید کلید اتوماتیک کامپکت حرارتی مغناطیسی هیوندای موفق، شناخت کدهای فنی و قابلیت تنظیم جریان کالا الزامی است. کلیدهای حرارتی مغناطیسی هیوندای در دو تیپ «غیرقابل تنظیم (فیکس)» و «قابل تنظیم حرارتی» تولید میشوند. در مدلهای قابل تنظیم حرارتی که با کد فریمهای مشخصی در بازار یافت میشوند، یک ابزار کوچک (پیچ تنظیم) روی قاب جلویی کلید تعبیه شده است که به شما اجازه میدهد جریان نامی کلید را بین 0.8 تا 1 برابر جریان نامی فریم تغییر دهید؛ به عنوان مثال، در یک کلید کامپکت ۱۰۰ آمپر قابل تنظیم حرارتی هیوندای، شما میتوانید جریان قطع حرارتی را به راحتی روی ۸۰، ۹۰ یا ۱۰۰ آمپر تنظیم کنید تا کاملاً با آمپراژ مصرفی الکتروموتور یا کابلهای پاییندست همخوانی داشته باشد و از قطعیهای ناخواسته ناشی از استارت اولیه تجهیزات جلوگیری شود. مجموعه مکث ولتاژ به عنوان تامینکننده تخصصی تجهیزات برق صنعتی، انواع کلیدهای کامپکت سه پل و چهار پل سری HGM را با بهترین قیمت بازار و تضمین اصالت ۱۰۰ درصدی به همراه مشخصات فنی دقیق در اختیار شما قرار میدهد.
قیمت کلید اتوماتیک کمپکت حرارتی مغناطیسی هیوندای
قیمت کلید اتوماتیک کامپکت حرارتی مغناطیسی هیوندای به ظرفیت جریان، مدل، کشور سازنده و امکانات جانبی وابسته است. کشور سازنده و اصالت کالا نیز بر قیمت نهایی تأثیرگذار است. کلیدهای اتوماتیک کامپکت هیوندای ساخت کره جنوبی به دلیل کیفیت ساخت بالا و تطابق کامل با استانداردهای بینالمللی، نسبت به مدلهای مونتاژ منطقهای قیمت بیشتری دارند، اما در عوض عمر کاری طولانیتر و عملکرد مطمئنتری ارائه میدهند. شرایط محیطی نصب نیز باید در خرید کلید اتوماتیک کمپکت حرارتی مغناطیسی هیوندای لحاظ شود. در تابلوهایی با تهویه محدود یا دمای بالا، کلید باید با ضریب اطمینان بالاتر انتخاب شود. به عنوان مثال، اگر جریان کاری مدار ۴۰۰ آمپر است، پیشنهاد میشود از کلید ۵۰۰ یا ۶۳۰ آمپر استفاده شود تا در دمای بالا عملکرد پایداری داشته باشد. این انتخاب درست، گرچه در ابتدا هزینه خرید را کمی افزایش میدهد، اما از هزینههای خرابی و توقف سیستم در آینده جلوگیری میکند. در فروشگاه مکس ولتاژ تمامی محصولات با گارانتی اصالت و مشاوره فنی تخصصی ارائه میشوند. کارشناسان مجموعه با بررسی اطلاعات فنی پروژه، بهترین مدل از نظر فنی و اقتصادی را معرفی میکنند.
