درباره خرید لوازم جانبی کلید حرارتی
در هر تابلو برق، کلید حرارتی در نقش قلب سیستم حفاظتی کار میکند. متعلقات اطراف این کلید است که کنترل، ایمنی و سهولت بهرهبرداری را کامل میکند. دستهبندی لوازم جانبی کلید حرارتی هیوندای در سایت مکث ولتاژ برای همین نیاز طراحی شده؛ یعنی برقکار حرفهای بدون اتلاف وقت به رنج کامل لوازم جانبی هماهنگ با کلیدهای حرارتی هیوندای دسترسی دارد. متعلقات شامل تجهیزاتی مثل کنتاکت کمکی، رله شنت، رله آندر ولتاژ، دسته گردان، شافت رابط، کاور حفاظتی، کیت نصب روی ریل و مجموعهای از قطعات مکانیکی و الکتریکی است که کنار کلید حرارتی هیوندای نصب میشود. این قطعات ظاهر مدار را تغییر نمیدهند، اما روی عملکرد، ایمنی و سهولت کنترل تاثیر مستقیم دارند.

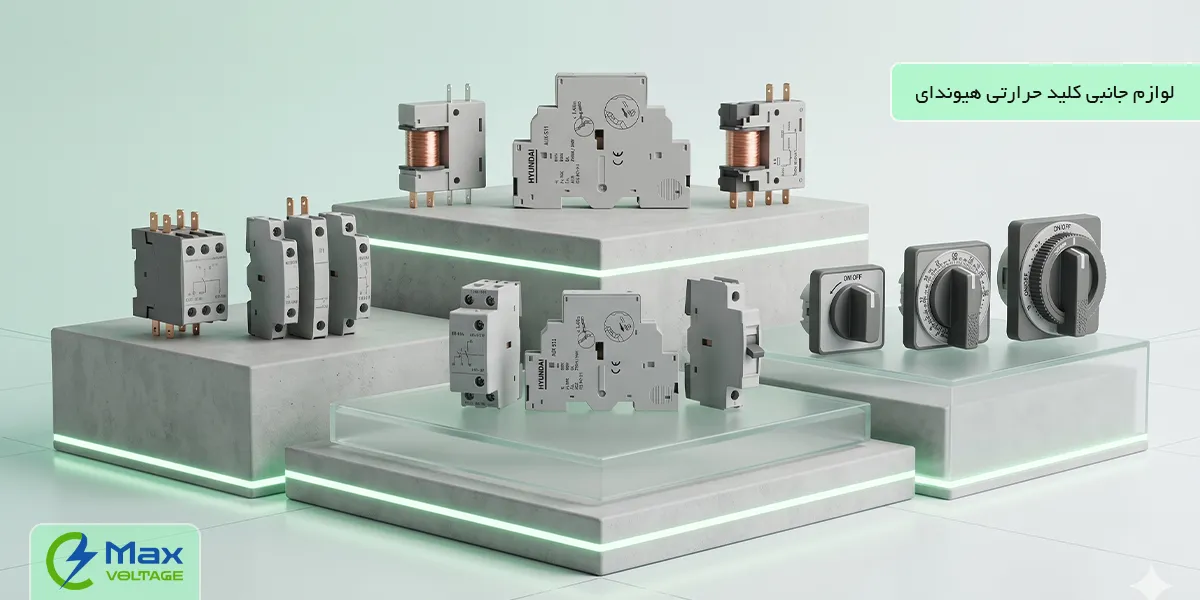

انواع لوازم جانبی کلید حرارتی هیوندای
در دستهبندی اختصاصی انواع لوازم جانبی کلید حرارتی هیوندای در مکث ولتاژ، محصولات در چند گروه اصلی مرتب شدهاند تا انتخاب برای شما سادهتر شود.

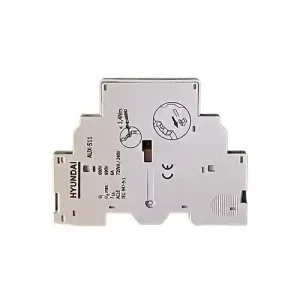

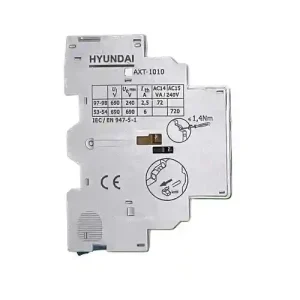

کنتاکت کمکی و سیگنالدهی وضعیت
کنتاکت کمکی و سیگنالدهی وضعیت کمک میکند تا وضعیت کلید (قطع، وصل یا خطا) را به مدار فرمان یا سیستم مانیتورینگ منتقل کنید. در طراحی حرفهای تابلو، معمولا از این کنتاکتها برای ارسال آلارم به HMI یا PLC، روشن و خاموش کردن چراغهای سیگنال روی درب تابلو و ثبت رویدادها در سیستم ثبت اطلاعات استفاده میشود. هنگام انتخاب لوازم جانبی کلید حرارتی هیوندای، لازم است به نوع کنتاکت NO یا NC، تعداد پل و سازگاری آن با مدل کلید حرارتی توجه کنید.
تفاوت کنتاکت کمکی رو خور و بغلخور کلید حرارتی هیوندای
یکی از نکات کلیدی در زمان خرید لوازم جانبی کلید حرارتی هیوندای، تفکیک نحوه نصب کنتاکتهای فرمان بر اساس ساختار و عمق تابلو برق است. کمپانی هیوندای الکتریک کنتاکتهای کمکی خود را برای سری کلیدهای MMS در دو تیپ اصلی طراحی کرده است. کنتاکتهای روخور (نصب از جلو) که با کدهای فنی مشخصی مانند FX شناخته میشوند، مستقیماً روی قاب جلویی کلید حرارتی خشاب شده و هیچگونه فضای عرضی را روی ریل مینیاتوری تابلو اشغال نمیکنند؛ این مدلها معمولاً به صورت ترکیبی از یک کنتاکت باز و یک کنتاکت بسته (1NO + 1NC) عرضه میشوند و برای تابلوهای فشرده کاملاً ایدهآل هستند. در نقطه مقابل، کنتاکتهای کمکی بغلخور (نصب از چپ) وجود دارند که با کدهای فنی سری LX در بازار برق یافت میشوند. این تجهیزات در سمت چپ بدنه کلید قفل شده و به دلیل صلبیت مکانیکی بالاتر و فضای داخلی بیشتر، طول عمر قطع و وصل بالاتری را در مدارات فرمان پیچیده صنعتی و خطوط اتوماسیون متصل به کارتهای خروجی PLC ارائه میدهند.
رله شنت و رله آندر ولتاژ
رله شنت برای قطع کلید از راه دور کاربرد دارد. این نوع از لوازم جانبی کلید حرارتی هیوندای با دریافت فرمان از مدار کنترل، کلید حرارتی را در حالت قطع قرار میدهد. برای تابلوهایی که از اتاق فرمان یا از طریق سیستم اتوماسیون مدیریت میشوند، وجود این رله ضروری است. رله آندر ولتاژ هنگام افت ولتاژ از حد مشخص، کلید را قطع میکند و از کارکرد تجهیزات در شرایط ولتاژ نامناسب جلوگیری میکند. این قطعه برای حفاظت از موتورها و بارهای حساس گزینه مهمی است.
دسته گردان، شافت و مکانیزم قفل درب تابلو
دسته گردان روی درب تابلو نصب میشود و از طریق شافت به محور کلید حرارتی متصل میشود. این لوازم جانبی کلید حرارتی هیوندای در عین اینکه دسترسی کاربر را راحتتر میکند، ایمنی را هم بالا میبرد، چون اپراتور پیش از باز کردن درب تابلو، وضعیت کلید را میبیند و میتواند آن را در حالت ایمن قرار دهد.
کاور، جعبه و کیتهای نصب
برای نصب کلید حرارتی روی ریل یا داخل جعبه مجزا، به کیتها و کاورهای مخصوص نیاز است. این لوازم جانبی کلید حرارتی هیوندای هم ظاهر تابلو را مرتبتر میکند، هم از برخورد ناخواسته دست یا ابزار با قسمتهای برقدار جلوگیری میکند.
راهنمای تطبیق سایز فریم در انتخاب متعلقات کلید حرارتی
فرآیند انتخاب و تهیه تجهیزات جانبی مدارات قدرت نیازمند دقت مهندسی بالایی است؛ چرا که لوازم جانبی کلیدهای حرارتی بر اساس ابعاد فیزیکی و فریم کلید دستهبندی میشوند و یک قطعه برای تمام رنجها قابل استفاده نیست. در محصولات هیوندای، متعلقاتی مانند رله شنت (Shunt Trip) یا رله آندر ولتاژ (UVR) که برای کلیدهای فریم کوچک سری MMS-32 طراحی شدهاند، به دلیل تفاوت در زبانه مکانیکی و اهرم قطع داخلی، به هیچ عنوان روی کلیدهای فریم متوسط سری MMS-63 یا فریمهای سنگین MMS-100 قابل نصب نیستند. تابلوسازان حرفهای همواره پیش از ثبت سفارش، پلاک فنی کلید را چک میکنند تا از بروز پدیده لقی مکانیکی یا عدم درگیری کامل اهرم رله با مکانیزم بوبین داخلی کلید جلوگیری کنند؛ زیرا هرگونه ناسازگاری فیزیکی در زیر بار سنگین متوالی میتواند منجر به عدم قطع به موقع مدار در لحظه وقوع خطای اتصال کوتاه و در نهایت سوختن سیمپیچ الکتروموتور پاییندست شود.
خرید لوازم جانبی کلید حرارتی هیوندای
خرید لوازم جانبی کلید حرارتی هیوندای یعنی انتخاب دقیق تجهیزاتی که از نظر مکانیکی و الکتریکی با کلید هماهنگ باشند و در شرایط واقعی پروژه، بدون دردسر کار کنند. برای یک برقکار حرفهای، موضوع خرید فقط پیدا کردن ارزانترین گزینه نیست، موضوع اصلی اطمینان از عملکرد پایدار و کاهش ریسک در زمان بهرهبرداری است. پیش از هر چیز، باید کلید حرارتی را خوب بشناسید. مدل درجشده روی پلاک، رنج جریان، قدرت قطع و تیپ فریم، نقطه شروع تصمیمگیری است. لوازم جانبی کلید حرارتی هیوندای برای فریمها و خانوادههای مشخص طراحی شدهاند. اگر این تطابق نادیده گرفته شود، احتمال گیر مکانیکی، نصب ناقص یا عملکرد نامطمئن بالا میرود.
نکته مهم بعدی در خرید لوازم جانبی کلید حرارتی هیوندای، نوع مدار فرمان است. برای رله شنت و رله آندر ولتاژ، ولتاژ تغذیه نقش تعیینکننده دارد. در بسیاری از تابلوها، مدار فرمان با ولتاژ متفاوت از مدار قدرت اجرا میشود. انتخاب اشتباه در این بخش میتواند هم به تجهیز آسیب بزند، هم روند عیبیابی را پیچیده کند. پس قبل از انتخاب، ولتاژ و نوع جریان را دقیق یادداشت کنید؛ AC یا DC و مقدار ولتاژ. شرایط محیطی و نوع تابلو هم روی انتخاب متعلقات اثر میگذارد. در محیطهای صنعتی با لرزش، گرد و غبار یا رطوبت بیشتر، بهتر است سراغ متعلقات و کیتهای نصب مقاومتر بروید. نوع تابلو هم مهم است؛ عمق، محل نصب کلید و فاصله درب تا تجهیزات، همه روی انتخاب دسته گردان، شافت و کاور تأثیر میگذارند. برای اینکه خرید لوازم جانبی کلید حرارتی هیوندای تا حد ممکن دقیق باشد، حتما به موارد زیر توجه کنید:
- مدل و رنج جریان کلید را از روی پلاک بخوانید.
- فریم و سری کلید را با راهنمای محصول در سایت مکث ولتاژ تطبیق دهید.
- نوع متعلقات مورد نیاز را مشخص کنید؛ سیگنالدهی، فرمان از راه دور یا فقط ایمنی دسترسی
- ولتاژ مدار فرمان را دقیق ثبت کنید.
- نوع تابلو و فضای نصب را در نظر بگیرید.
- در پروژههای بزرگ، هماهنگی تعداد متعلقات با تعداد کلیدها را چک کنید.
اگر در هر مرحله احساس کردید بین دو مدل یا دو رنج مردد هستید، بهتر است قبل از ثبت سفارش با تیم فنی مکث ولتاژ در ارتباط باشید. این کار از خرید اشتباه، دوبارهکاری و توقف پروژه جلوگیری میکند و کمک میکند لوازم جانبی هماهنگ با شرایط واقعی تابلو انتخاب شوند. مکث ولتاژ در کنار تامین کالا، تلاش میکند همراه فنی پروژه باشد و با مشاوره تخصصی، انتخاب را برای شما دقیقتر کند.
عوامل موثر بر لیست قیمت لوازم جانبی کلید حرارتی و تشخیص قطعات اورجینال
نوسانات بازار و تکنولوژی به کار رفته در سیمپیچها، دو فاکتور اصلی تعیینکننده قیمت لوازم جانبی کلید حرارتی در بازار ایران به شمار میروند. تجهیزات الکترومکانیکی که دارای بوبینهای سیمی دقیق هستند (مانند رلههای شنت فرمان از راه دور و رلههای افت ولتاژ) به دلیل استفاده از مس خالص در ساختار خود، رنج قیمتی بالاتری نسبت به قطعات پلاستیکی و حفاظتی ساده مانند درپوش ترمینال یا کیتهای قفل مکانیکی دارند. متأسفانه وجود قطعات تقلبی و هایکپی ریپک در بازار آزاد که عایقبندی ضعیفی دارند، ریسک سوختن خط فرمان تابلو برق را به شدت افزایش داده است. فروشگاه مکث ولتاژ با حذف واسطههای تجاری، انواع کنتاکتهای کمکی، رلههای شنت و دستههای روتاری تابلویی اصلی برند هیوندای را با تضمین اصالت ۱۰۰٪ کالا و بهترین قیمت رقابتی به همراه پشتیبانی فنی مهندسی ارائه میدهد تا ایمنی زیرساختهای صنعتی شما کاملاً تضمین شود.
