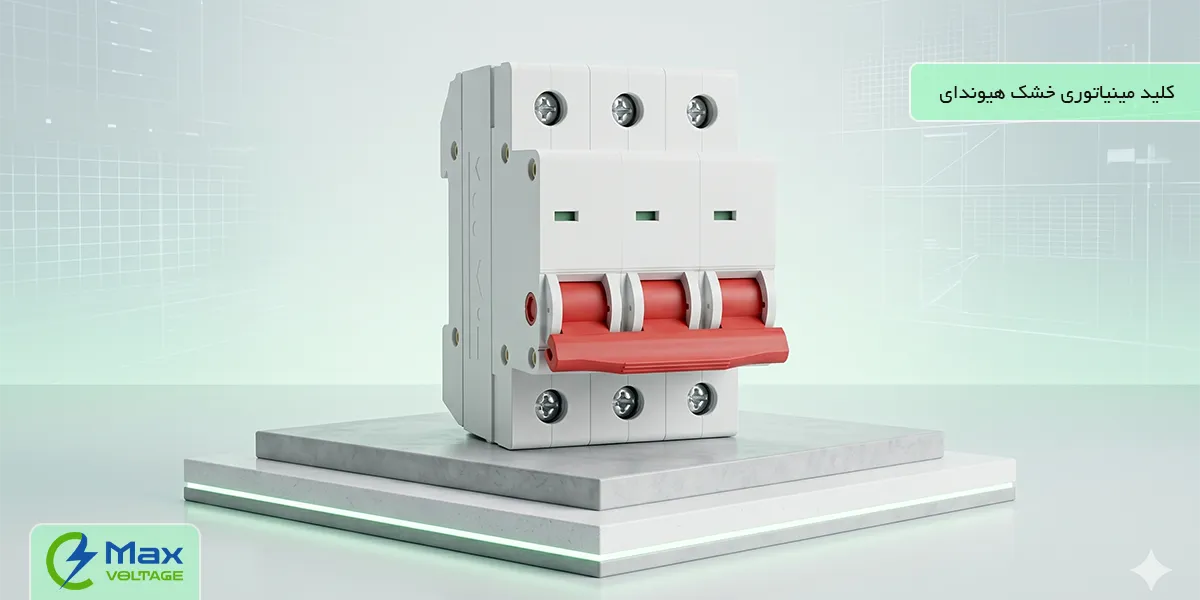

کلید مینیاتوری خشک هیوندای یکی از پرکاربردترین تجهیزات حفاظتی در مدارهای برق مسکونی، تجاری و صنعتی است که وظیفه‌ی قطع خودکار جریان برق را در شرایط اضافه‌بار یا اتصال کوتاه بر عهده دارد. در این صفحه، مجموعه‌ی کامل کلیدهای مینیاتوری هیوندای بر اساس تعداد پل، آمپراژ و تیپ قطع دسته‌بندی شده است تا بتوانید پیش از خرید، مدل متناسب با نیاز مدار خود را شناسایی کنید. در ادامه علاوه بر معرفی محصولات، به کاربرد، مشخصات فنی، تفاوت با کلید محافظ جان، عوامل مؤثر بر قیمت و راهنمای عملی انتخاب پرداخته‌ایم.
کلید مینیاتوری (MCB) یک تجهیز حفاظتی الکترومکانیکی است که در مسیر مدار برق قرار می‌گیرد و در صورت عبور جریانی بیش از حد مجاز — چه به‌صورت اضافه‌بار تدریجی و چه اتصال کوتاه آنی — مدار را به‌طور خودکار قطع می‌کند. عبارت «خشک» در نام این محصولات به نوع مکانیزم قطع بدون واسطه‌ی مایع یا روغن اشاره دارد؛ بر خلاف برخی کلیدهای قدیمی‌تر که از محفظه‌ی روغنی برای خاموش کردن قوس الکتریکی استفاده می‌کردند، کلید مینیاتوری خشک با مکانیزم مکانیکی و بدون نیاز به هیچ ماده‌ی میانجی، عملیات قطع را انجام می‌دهد.
هیوندای الکتریک (Hyundai Electric) یکی از تولیدکنندگان شناخته‌شده در حوزه‌ی تجهیزات برق فشار ضعیف است و کلید مینیاتوری هیوندای در این دسته، برای نصب در تابلو برق ساختمان‌های مسکونی، مجتمع‌های تجاری و خطوط صنعتی عرضه می‌شود. این محصولات معمولاً روی ریل استاندارد DIN نصب می‌شوند و به‌عنوان یکی از اجزای اصلی تابلوهای توزیع برق شناخته می‌شوند.
کلید مینیاتوری در نقاط مختلفی از یک سیستم الکتریکی برای حفاظت از سیم‌کشی، تجهیزات و ایمنی کاربران به کار می‌رود. مهم‌ترین کاربردهای آن عبارت‌اند از:
محصولات این دسته از برند هیوندای، مانند سایر کلیدهای مینیاتوری استاندارد موجود در بازار، برای انطباق با الزامات ایمنی و کارکرد صحیح در تابلو برق طراحی می‌شوند. برخی از ویژگی‌های رایج در این دسته از تجهیزات که در انتخاب محصول اهمیت دارند عبارت‌اند از:
توصیه می‌شود پیش از خرید، مشخصات فنی دقیق هر مدل — از جمله جریان نامی، تیپ قطع و قدرت قطع — از روی برچسب درج‌شده بر بدنه‌ی محصول یا کاتالوگ رسمی برند هیوندای بررسی شود، زیرا این مقادیر می‌تواند بین مدل‌های مختلف متفاوت باشد.
یکی از مهم‌ترین پارامترها هنگام انتخاب کلید مینیاتوری، تعداد پل آن است. تعداد پل مشخص می‌کند کلید چند خط از مدار (فاز و نول) را به‌طور هم‌زمان قطع می‌کند. کلید مینیاتوری هیوندای در چهار دسته‌ی اصلی تک پل، دو پل، سه پل و چهار پل در بازار قابل تهیه است.
| تعداد پل | کاربرد رایج | نوع مدار |
|---|---|---|
| تک پل (Single Pole) | روشنایی، پریز خانگی، مدارهای فرعی کوچک | تک‌فاز |
| دو پل (Double Pole) | مدارهایی که نیاز به قطع هم‌زمان فاز و نول دارند | تک‌فاز |
| سه پل (Triple Pole) | تغذیه‌ی موتورها و تجهیزات سه‌فاز بدون نیاز به قطع نول | سه‌فاز |
| چهار پل (Four Pole) | مدار اصلی ورودی تابلو برق سه‌فاز همراه با نول | سه‌فاز |
مدل کلید مینیاتوری تک پل، رایج‌ترین نوع کلید مینیاتوری برای مدارهای فرعی خانگی و اداری است و معمولاً برای حفاظت از یک مدار مستقل مانند یک اتاق، یک ردیف پریز یا یک مدار روشنایی به کار می‌رود.
در کلید مینیاتوری هیوندای دو پل، هم فاز و هم نول به‌طور هم‌زمان قطع می‌شوند. این ویژگی برای مدارهایی که ایزوله کامل از شبکه برق در زمان قطع اهمیت دارد — مانند برخی تجهیزات حساس — کاربرد دارد.
مدل کلید مینیاتوری سه پل برای تغذیه‌ی مدارهای سه‌فاز صنعتی، مانند موتورهای الکتریکی و تجهیزاتی که به سه خط فاز نیاز دارند و نول جداگانه در مسیر آن‌ها قطع نمی‌شود، استفاده می‌شود.
مدل چهار پل معمولاً در ورودی اصلی تابلوهای برق سه‌فاز به کار می‌رود، جایی که علاوه بر سه فاز، نول نیز باید در مسیر مدار حفاظتی قرار گیرد.
جریان نامی (In) مشخص می‌کند کلید مینیاتوری تا چه مقدار جریان را در حالت عادی و بدون قطع، از خود عبور می‌دهد. در استاندارد بین‌المللی کلیدهای مینیاتوری، آمپراژهای رایجی تعریف شده‌اند که در بازار تجهیزات برق از جمله محصولات هیوندای قابل مشاهده هستند. رایج‌ترین این آمپرها عبارت‌اند از ۶، ۱۰، ۱۳، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ آمپر.
آمپراژ دقیق موجود در هر مدل و سری از کلید مینیاتوری خشک هیوندای ممکن است متفاوت باشد؛ برای اطلاع از آمپرهای موجود در هر محصول، مشخصات فنی درج‌شده در صفحه‌ی محصول یا برچسب روی بدنه‌ی کلید را بررسی کنید.
تیپ قطع (Trip Curve) مشخص می‌کند کلید مینیاتوری در چه ضریبی از جریان نامی، مکانیزم قطع مغناطیسی (سریع) خود را فعال می‌کند. این پارامتر بر اساس نوع مصرف‌کننده و رفتار جریان راه‌اندازی آن انتخاب می‌شود. رایج‌ترین تیپ‌ها در فیوز مینیاتوری، تیپ B و تیپ C هستند و تیپ D نیز در برخی کاربردهای خاص صنعتی استفاده می‌شود.
| تیپ قطع | ضریب قطع مغناطیسی نسبت به In | کاربرد رایج |
|---|---|---|
| تیپ B | ۳ تا ۵ برابر جریان نامی | مدارهای مقاومتی، روشنایی و پریز خانگی با جریان هجومی پایین |
| تیپ C | ۵ تا ۱۰ برابر جریان نامی | موتورهای کوچک، ترانسفورماتور و تجهیزاتی با جریان راه‌اندازی متوسط |
| تیپ D | ۱۰ تا ۲۰ برابر جریان نامی | موتورها و ترانسفورماتورهای بزرگ صنعتی با جریان هجومی بالا |
به‌طور کلی، فیوز مینیاتوری تیپ B برای مصارف خانگی و اداری با تجهیزات معمولی، و فیوز مینیاتوری تیپ C برای مدارهایی که در لحظه‌ی روشن شدن جریان بالاتری می‌کشند (مانند برخی موتورها) مناسب‌تر است. تیپ دقیق هر مدل از کلید مینیاتوری هیوندای روی بدنه‌ی محصول (معمولاً کنار عدد آمپراژ) درج می‌شود.
قدرت قطع (Breaking Capacity) بیشترین مقدار جریان اتصال کوتاهی است که کلید مینیاتوری می‌تواند بدون آسیب دیدن یا از دست دادن عملکرد، به‌طور ایمن قطع کند. این پارامتر معمولاً بر حسب کیلوآمپر (kA) بیان می‌شود و هرچه ظرفیت شبکه‌ی برق ورودی یا احتمال جریان اتصال کوتاه در یک نقطه بیشتر باشد، انتخاب کلیدی با قدرت قطع بالاتر اهمیت بیشتری پیدا می‌کند.
قدرت قطع دقیق هر مدل از کلید مینیاتوری خشک هیوندای باید از مشخصات فنی رسمی محصول یا برچسب درج‌شده روی بدنه استعلام شود، زیرا این مقدار بسته به سری و مدل محصول متفاوت است. توجه به این مشخصه، به‌ویژه در تابلوهای برق صنعتی و ساختمان‌های با بار بالا، نقش مستقیمی در ایمنی مدار دارد.
کلید مینیاتوری (MCB) و کلید محافظ جان (که با نام‌های RCD یا RCCB نیز شناخته می‌شود) دو تجهیز حفاظتی متفاوت هستند که گاهی به‌اشتباه معادل هم در نظر گرفته می‌شوند، در حالی‌که کارکرد آن‌ها کاملاً متفاوت است.
| ویژگی | کلید مینیاتوری (MCB) | کلید محافظ جان (RCD) |
|---|---|---|
| نوع حفاظت | حفاظت از سیم‌کشی و تجهیزات در برابر اضافه‌بار و اتصال کوتاه | حفاظت از جان افراد در برابر برق‌گرفتگی و نشتی جریان |
| اساس عملکرد | سنجش میزان جریان عبوری نسبت به جریان نامی | سنجش اختلاف جریان بین سیم فاز و نول (جریان نشتی) |
| کاربرد معمول | مدارهای عمومی روشنایی و پریز و تجهیزات | مدارهای مرطوب، حمام، آشپزخانه و مدارهای در تماس مستقیم با افراد |
این دو تجهیز مکمل یکدیگرند، نه جایگزین هم. در بسیاری از تابلوهای برق استاندارد، از ترکیب کلید مینیاتوری و کلید محافظ جان (یا نسخه‌ی ترکیبی RCBO) به‌طور هم‌زمان استفاده می‌شود تا هم از تجهیزات و سیم‌کشی و هم از جان کاربران محافظت شود.
پیش از خرید کلید مینیاتوری خشک هیوندای، بررسی چند پارامتر فنی و کاربردی کمک می‌کند مدلی متناسب با نیاز واقعی مدار خود انتخاب کنید. در ادامه مهم‌ترین موارد قابل بررسی آمده است:
آمپراژ کلید باید متناسب با ظرفیت جریان مجاز سیم‌کشی و بار مصرفی مدار انتخاب شود؛ انتخاب آمپر بالاتر از حد نیاز، حفاظت لازم را کاهش می‌دهد و انتخاب آمپر پایین‌تر، باعث قطع مکرر و ناخواسته‌ی مدار می‌شود.
بسته به اینکه مدار شما تک‌فاز یا سه‌فاز است و آیا نیاز به قطع هم‌زمان نول دارید یا نه، باید از میان مدل‌های تک پل، دو پل، سه پل یا چهار پل انتخاب کنید (بخش ۴ و ۵ همین صفحه).
برای مدارهای عمومی خانگی، تیپ B معمولاً کفایت می‌کند؛ برای مدارهایی با تجهیزات دارای جریان راه‌اندازی بالاتر، تیپ C مناسب‌تر است. در صورت تردید، مشخصات مصرف‌کننده‌ی نهایی مدار را مبنای انتخاب قرار دهید.
قدرت قطع کلید باید با حداکثر جریان اتصال کوتاه احتمالی در نقطه‌ی نصب هم‌خوانی داشته باشد؛ این موضوع به‌ویژه در تابلوهای اصلی و پروژه‌های صنعتی اهمیت بیشتری دارد.
مشخص کنید کلید مورد نظر برای چه مصرف‌کننده‌ای استفاده می‌شود — روشنایی، پریز عمومی، موتور، پمپ یا تجهیزات حساس — زیرا رفتار جریانی هر مصرف‌کننده در انتخاب تیپ و آمپراژ مؤثر است.
در شبکه‌های تک‌فاز از مدل‌های تک پل یا دو پل و در شبکه‌های سه‌فاز از مدل‌های سه پل یا چهار پل استفاده می‌شود؛ نوع تغذیه‌ی محل نصب را پیش از خرید مشخص کنید.
بار مصرفی، تعداد چرخه‌ی قطع و وصل و شرایط محیطی در کاربردهای صنعتی معمولاً سخت‌گیرانه‌تر از مصارف مسکونی است؛ این موضوع را در انتخاب مدل و ظرفیت مدنظر قرار دهید.
از سازگاری کلید انتخابی با فضای ریل DIN تابلو برق و سایر تجهیزات مجاور آن (مانند کلید محافظ جان یا کنتاکتور) اطمینان حاصل کنید.
کلید مینیاتوری خشک هیوندای را از فروشندگان و نمایندگی‌های معتبر تهیه کنید و برچسب، بسته‌بندی و کد محصول را با مشخصات رسمی برند مطابقت دهید.
قیمت را در کنار مشخصات فنی (آمپراژ، تیپ، تعداد پل و قدرت قطع) بررسی کنید تا مدل انتخابی هم از نظر فنی و هم از نظر هزینه با نیاز پروژه هم‌خوانی داشته باشد. جزئیات بیشتر در بخش بعدی همین صفحه آمده است.
قیمت کلید مینیاتوری خشک هیوندای بر اساس مشخصات فنی هر مدل متفاوت است و ثابت نیست. برای مشاهده‌ی قیمت به‌روز هر محصول، لیست کالاهای موجود در همین صفحه را بررسی کنید. مهم‌ترین عواملی که بر قیمت این محصولات تأثیر می‌گذارند عبارت‌اند از:
با توجه به نوسانات بازار تجهیزات برق، برای اطلاع دقیق از قیمت لحظه‌ای هر مدل کلید مینیاتوری هیوندای، به صفحه‌ی محصول مربوطه مراجعه کنید یا با واحد فروش تماس بگیرید.
