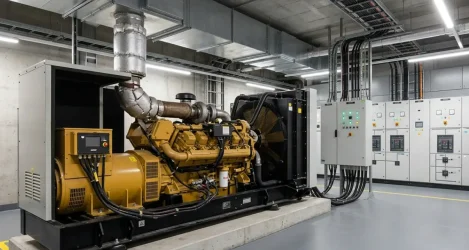

سیستم برق اضطراری بیمارستان چگونه کار می‌کند؟ با قطع برق شهر، ژنراتور به‌عنوان منبع جایگزین راه‌اندازی می‌شود؛ اما آماده‌شدن آن به زمان نیاز دارد. در این فاصله، UPS برق تجهیزات حساسی را که به آن متصل هستند تأمین می‌کند تا وقفه‌ای در تغذیه آن‌ها ایجاد نشود. پس از آماده‌شدن ژنراتور و پایدارشدن خروجی آن، تابلو انتقال خودکار (ATS) برق را به منبع جایگزین منتقل می‌کند. با بازگشت برق شهر و اطمینان از پایداری آن، تغذیه دوباره به شبکه اصلی بازمی‌گردد.
هرکدام از این تجهیزات وظیفه مشخصی دارند: ژنراتور برق تولید می‌کند، UPS برق بارهای حساس متصل به خود را در زمان قطع ورودی تأمین می‌کند و ATS انتقال بین منابع را مدیریت می‌کند. انتخاب و تنظیم این تجهیزات باید با توجه به نوع مصرف‌کننده‌ها، توان موردنیاز و حساسیت آن‌ها به قطع برق انجام شود. تفکیک مدارهای حیاتی از بارهایی که می‌توانند موقتاً از مدار خارج شوند نیز به حفظ ظرفیت منبع اضطراری برای تجهیزات ضروری کمک می‌کند. در این مقاله از مکث ولتاژ، اجزای سیستم برق اضطراری بیمارستان، نحوه عملکرد آن‌ها و مراحل انتقال برق را بررسی می‌کنیم.
سیستم برق اضطراری بیمارستان چیست؟
سیستم برق اضطراری بیمارستان مجموعه‌ای از منابع تولید یا ذخیره انرژی، تجهیزات انتقال و توزیع، مدارهای کنترلی و وسایل حفاظتی است که برای تأمین برق موردنیاز بخش‌های تعیین‌شده هنگام اختلال در شبکه اصلی طراحی می‌شود. این سامانه می‌تواند از ژنراتور، منبع تغذیه بدون وقفه، تابلوهای انتقال و تجهیزات توزیع مستقل تشکیل شود. معماری سامانه در همه بیمارستان‌ها یکسان نیست. نوع فعالیت مرکز درمانی، تجهیزات نصب‌شده، حساسیت فرایندهای درمانی و الزامات طراحی تعیین می‌کنند که کدام مدارها به پشتیبانی بدون وقفه نیاز دارند و کدام بارها می‌توانند پس از راه‌اندازی ژنراتور تغذیه شوند.

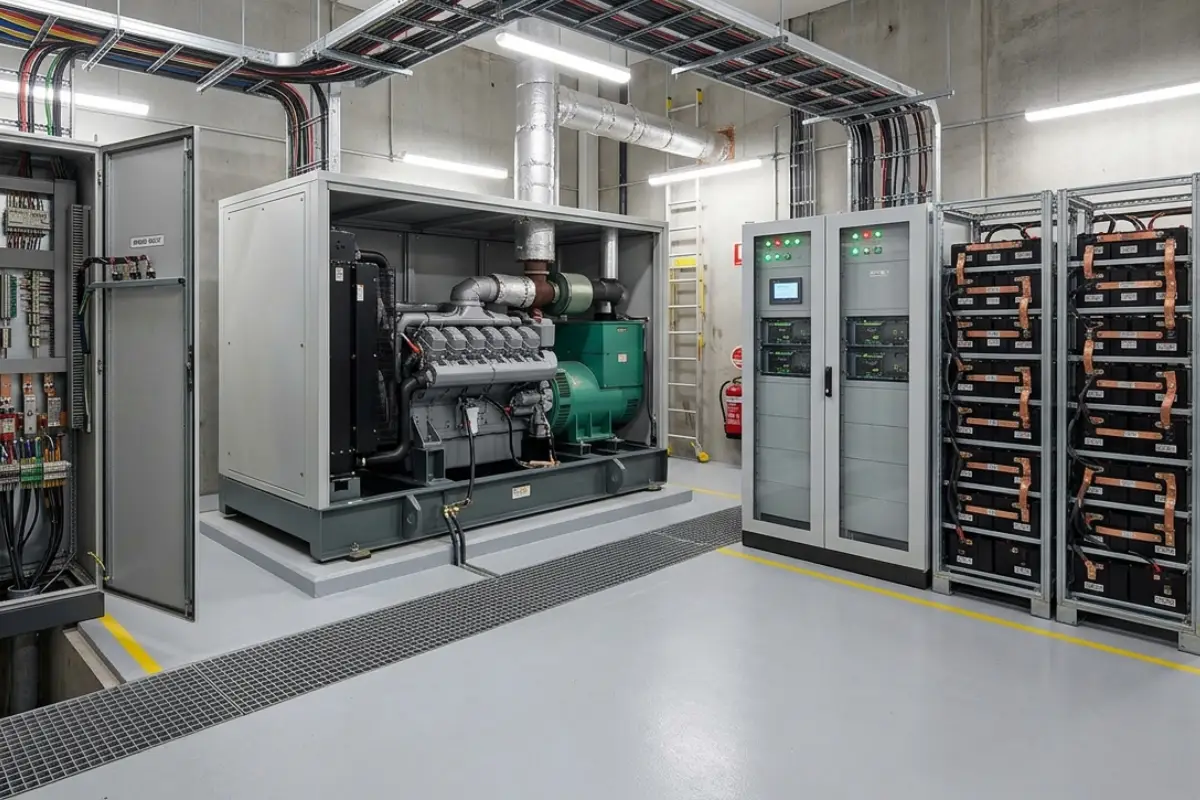

تفاوت برق اصلی، برق اضطراری و برق بدون وقفه
برق اصلی از شبکه توزیع برق شهری تأمین می‌شود و در شرایط عادی، منبع تغذیه بخش‌های مختلف بیمارستان است. برق اضطراری به انرژی تأمین‌شده از منبع جایگزین پس از اختلال در برق اصلی گفته می‌شود. این منبع معمولاً ژنراتور است، اما ساختار نهایی به طراحی تأسیسات بستگی دارد. برق بدون وقفه یا UPS (Uninterruptible Power Supply) سامانه‌ای است که با استفاده از انرژی ذخیره‌شده در باتری یا دیگر منابع ذخیره‌سازی، در زمان قطع ورودی برق، خروجی را برای بارهای متصل حفظ می‌کند.
میزان تداوم تغذیه به ظرفیت باتری، توان مصرفی، وضعیت شارژ و مشخصات UPS وابسته است. بنابراین، برق اضطراری و برق بدون وقفه دو مفهوم مرتبط اما متفاوت‌اند. ژنراتور برای تأمین انرژی در مدت قطعی شبکه به کار می‌رود؛ UPS نیز وقفه انتقال منبع را برای بارهای متصل پوشش می‌دهد و می‌تواند در کنار ژنراتور فعالیت کند.
چرا بیمارستان به سامانه برق پشتیبان نیاز دارد؟
در بیمارستان، قطع برق ممکن است عملکرد تجهیزات مراقبتی، سامانه‌های پایش بیمار، روشنایی ایمنی، تجهیزات ارتباطی و تأسیسات ضروری را مختل کند. برخی از این بارها به تغذیه پیوسته نیاز دارند؛ برخی دیگر باید در بازه زمانی مشخصی دوباره برق‌دار شوند. سامانه برق پشتیبان با تفکیک این نیازها، امکان حفظ عملکرد تجهیزات اولویت‌دار را فراهم می‌کند.
برای نمونه، دستگاه پایش بیمار ممکن است به UPS نیاز داشته باشد تا هنگام راه‌اندازی ژنراتور خاموش نشود؛ در مقابل، یک بار تأسیساتی مشخص ممکن است طبق طراحی پس از آماده‌شدن ژنراتور به مدار بازگردد. طراحی مناسب باید علاوه بر تأمین توان، به حفاظت مدارها، جلوگیری از اتصال ناخواسته منابع، مدیریت بار و امکان تشخیص خطا توجه کند. در غیر این صورت، وجود ژنراتور به‌تنهایی تضمین‌کننده عملکرد صحیح کل سامانه نخواهد بود.
سیستم برق اضطراری بیمارستان از چه اجزایی تشکیل شده است؟
اجزای سیستم برق اضطراری بیمارستان با توجه به معماری شبکه داخلی و سطح پشتیبانی موردنیاز انتخاب می‌شوند. هر بخش وظیفه مشخصی دارد و باید از نظر ظرفیت، شرایط کاری و هماهنگی الکتریکی با سایر تجهیزات سازگار باشد.

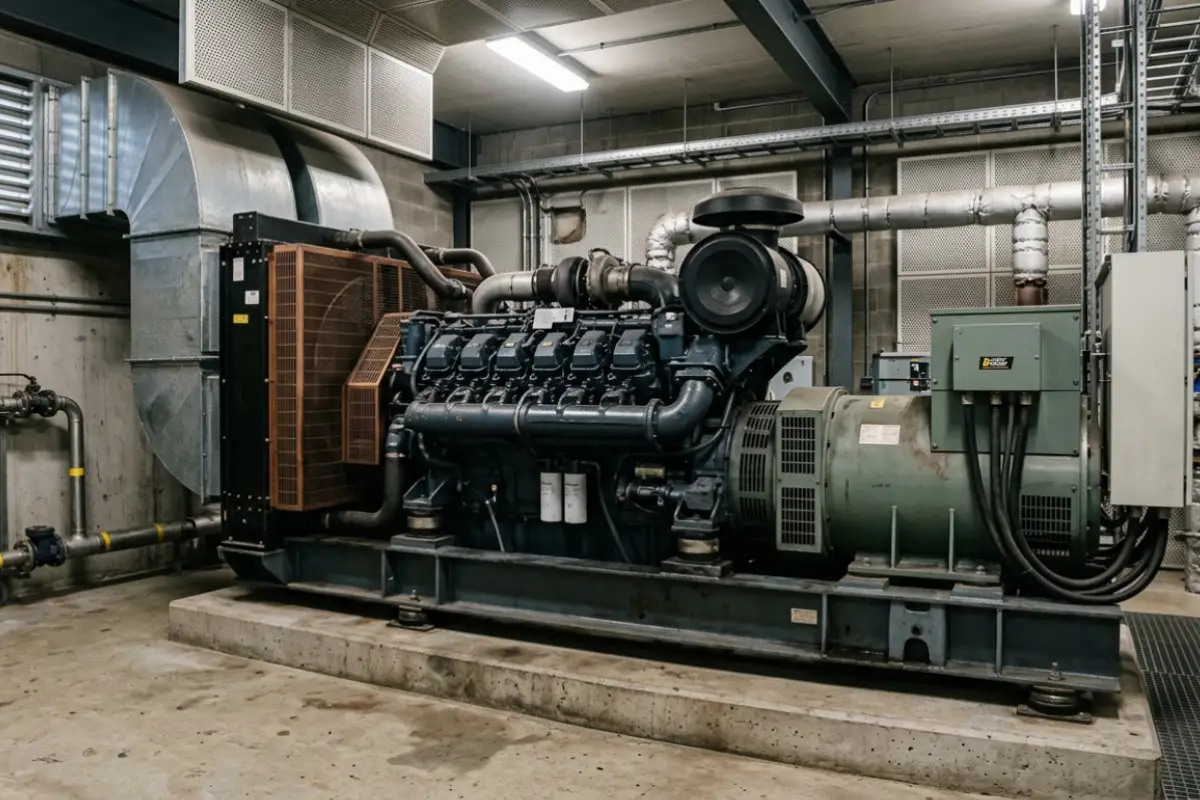

دیزل ژنراتور و منبع تولید برق جایگزین
دیزل ژنراتور از موتور احتراق داخلی و آلترناتور تشکیل می‌شود. موتور انرژی شیمیایی سوخت را به انرژی مکانیکی تبدیل می‌کند و آلترناتور با چرخش میدان مغناطیسی، انرژی الکتریکی تولید می‌کند. سامانه کنترل، تجهیزات راه‌اندازی و حفاظت نیز شرایط عملکرد دستگاه را پایش می‌کنند. در حالت آماده‌به‌کار، ژنراتور معمولاً خاموش است و سامانه کنترل آن برای تشخیص فرمان راه‌اندازی آماده می‌ماند. پس از دریافت فرمان، موتور روشن می‌شود و دستگاه باید به شرایط قابل‌قبول ولتاژ، فرکانس و پایداری خروجی برسد.
تنها پس از تأیید شرایط لازم و آماده‌بودن مسیر انتقال، می‌توان بارهای تعیین‌شده را به آن متصل کرد. توان ژنراتور باید با بارهای مورد انتظار و شرایط راه‌اندازی آن‌ها متناسب باشد. افزون بر توان الکتریکی، وضعیت سوخت، تهویه، خنک‌کاری، روغن‌کاری، اگزوز و دسترسی برای سرویس نیز در قابلیت اطمینان مجموعه اثر دارند.

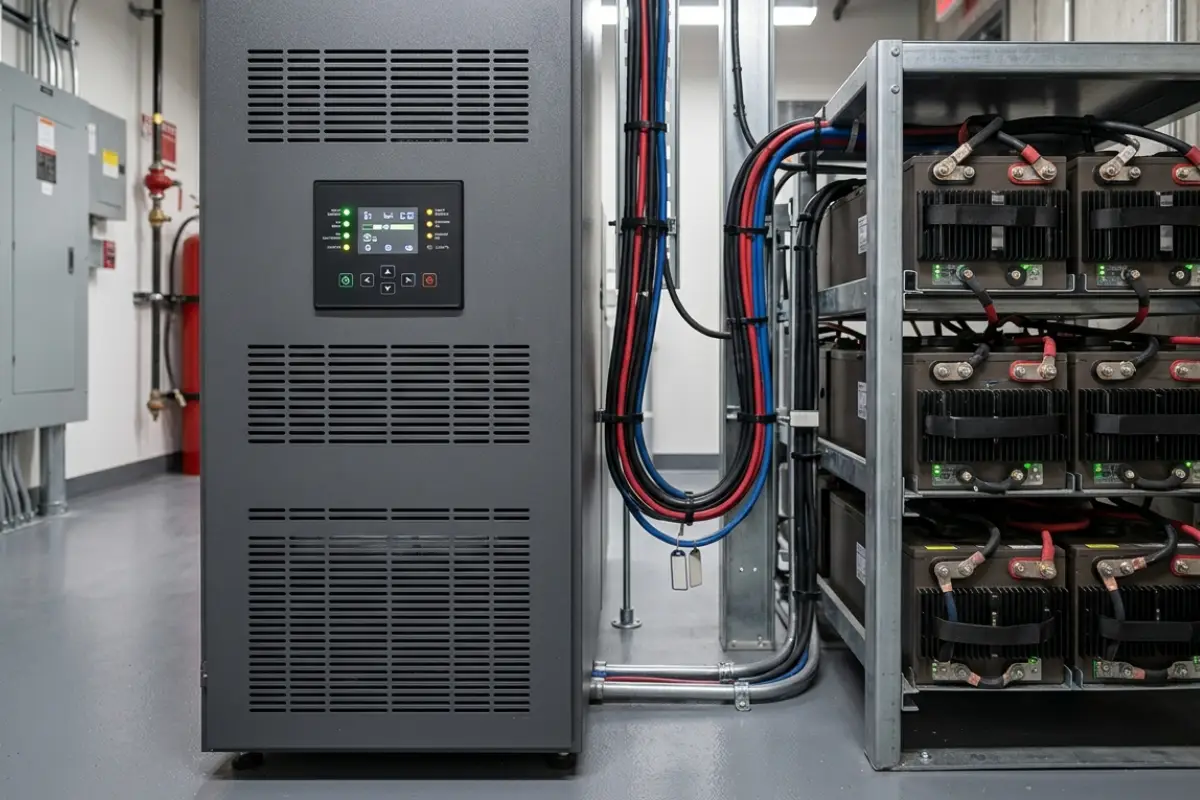

UPS و باتری‌های پشتیبان
UPS برق ورودی را دریافت می‌کند و متناسب با ساختار خود، انرژی را به بار تحویل می‌دهد یا آن را در باتری ذخیره می‌کند. در هنگام قطع ورودی، انرژی ذخیره‌شده برای حفظ تغذیه بارهای متصل به کار می‌رود. در مدل‌های دارای تبدیل دوگانه، بار در شرایط عادی نیز از مسیر تبدیل توان تغذیه می‌شود؛ در مدل‌های دیگر، نحوه انتقال به ساختار دستگاه بستگی دارد. باتری‌ها باید بتوانند توان موردنیاز بار را در مدت طراحی‌شده تأمین کنند. ظرفیت واقعی پشتیبانی فقط به ظرفیت اسمی باتری وابسته نیست و عواملی مانند توان بار، بازده UPS، شرایط دمایی، عمر باتری و محدودیت تخلیه بر آن اثر می‌گذارند.
UPS برای همه تجهیزات بیمارستان الزاماً استفاده نمی‌شود. محل نصب آن باید براساس حساسیت بار به وقفه و نیاز به تثبیت کیفیت برق تعیین شود. تجهیزات متصل به UPS نیز نباید از محدودیت توان و مدت پشتیبانی دستگاه فراتر بروند.

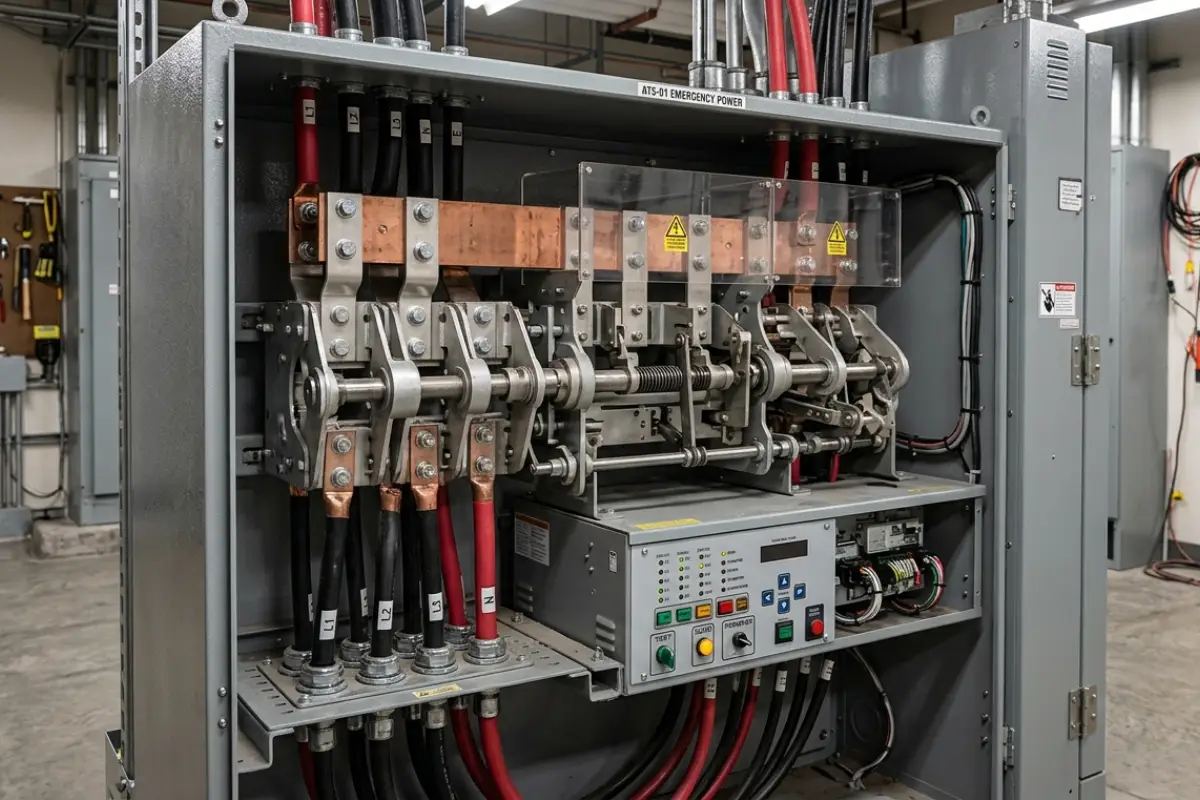

کلید انتقال خودکار برق یا ATS
ATS مخفف Automatic Transfer Switch و به معنای کلید انتقال خودکار است. این تجهیز، منبع برق بارهای تعیین‌شده را بین دو منبع، مانند شبکه شهر و ژنراتور، تغییر می‌دهد. کنترلر ATS شرایط منابع را پایش می‌کند و براساس تنظیمات و منطق انتقال، فرمان لازم را صادر می‌کند. در یک آرایش متداول، با نامناسب‌شدن برق شهر، کنترلر فرمان راه‌اندازی ژنراتور را صادر می‌کند. پس از آماده‌شدن ژنراتور، ATS انتقال بار را انجام می‌دهد. هنگام بازگشت برق شهر نیز پایداری منبع اصلی بررسی می‌شود و سپس انتقال مجدد طبق تنظیمات انجام می‌گیرد.
ATS با UPS یکسان نیست. ATS مسیر تغذیه را بین منابع تغییر می‌دهد، اما به‌خودی‌خود انرژی ذخیره‌شده‌ای برای تأمین برق در فاصله راه‌اندازی ژنراتور ندارد. به همین دلیل، بارهای حساس ممکن است به UPS جداگانه نیاز داشته باشند.

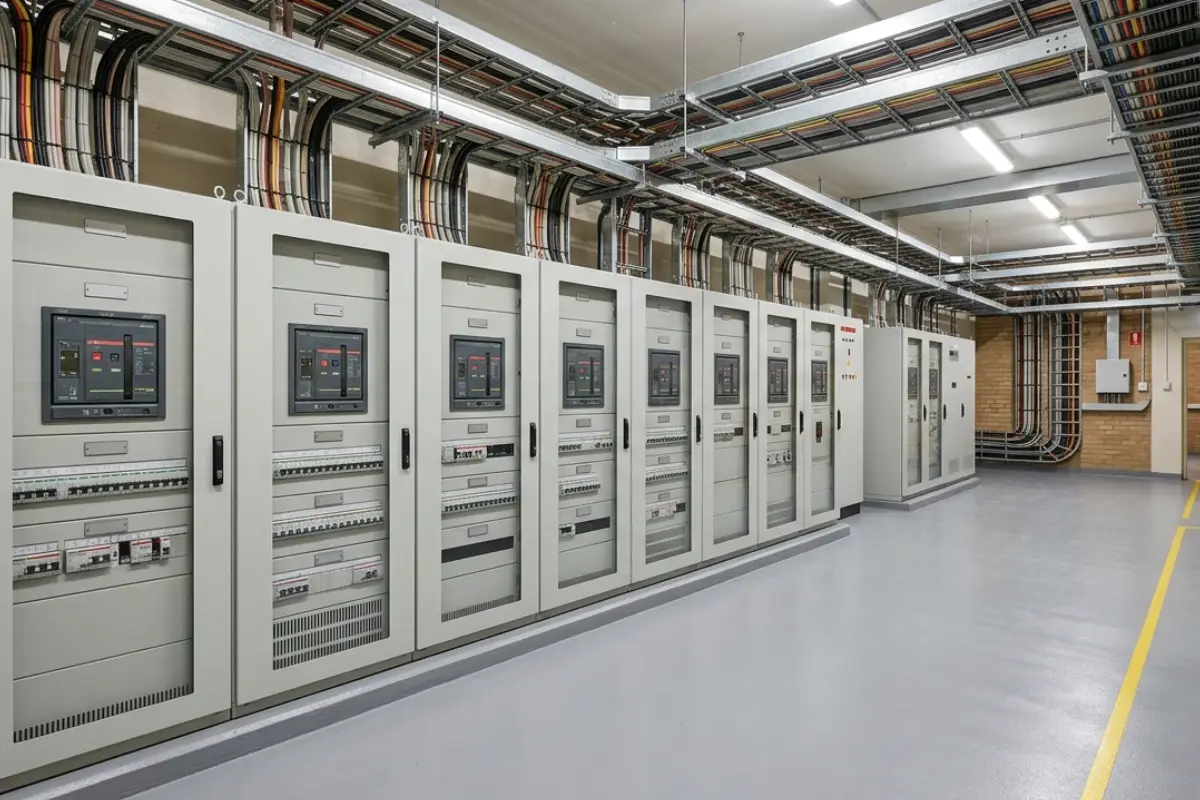

تابلوهای توزیع و مدارهای اضطراری
تابلوهای توزیع، برق دریافتی از منبع انتخاب‌شده را میان فیدرها و مدارهای مختلف تقسیم می‌کنند. در سیستم برق اضطراری بیمارستان، طراحی تابلوها باید امکان شناسایی و تفکیک مدارهای ضروری، حفاظت مناسب و دسترسی برای تعمیرات را فراهم کند. مدارهای اضطراری می‌توانند شامل تجهیزات حیاتی پزشکی، روشنایی ایمنی، سامانه‌های هشدار و بخش‌هایی از تأسیسات باشند. تعیین بارهای هر تابلو باید بر مبنای نیاز واقعی بیمارستان انجام شود؛ زیرا اتصال همه مصرف‌کننده‌ها به منبع اضطراری ممکن است ظرفیت موجود را برای بارهای اولویت‌دار محدود کند. در انتخاب تابلو و تجهیزات داخلی آن، جریان نامی، جریان اتصال کوتاه قابل‌تحمل، شرایط محیطی، نحوه نصب، سطح حفاظت و هماهنگی با تجهیزات بالادست اهمیت دارند. نقشه تک‌خطی و مدارک طراحی باید مسیر منبع تا مصرف‌کننده را روشن کنند.

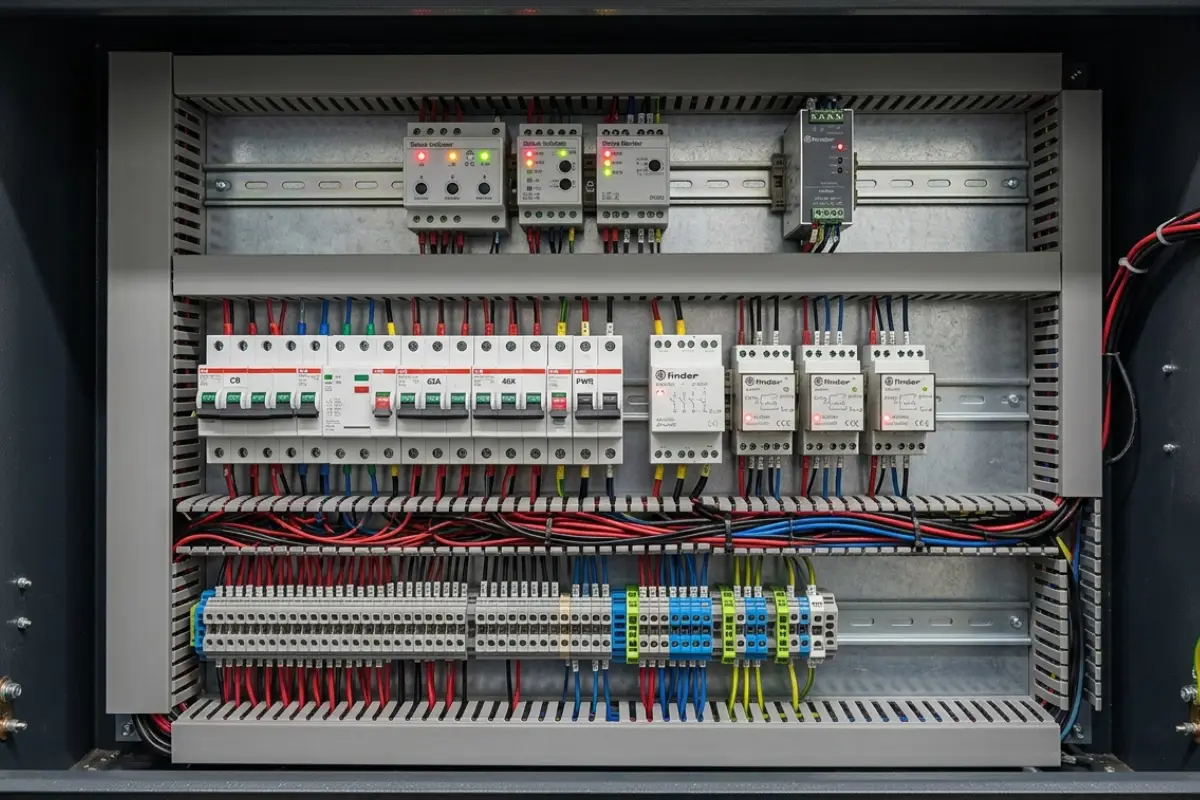

تجهیزات کنترل، حفاظت و پایش سیستم
تجهیزات کنترل و پایش، وضعیت منابع و مدارها را بررسی می‌کنند و امکان تشخیص شرایط غیرعادی را فراهم می‌سازند. این مجموعه ممکن است شامل کنترلر ژنراتور، رله‌های پایش ولتاژ و فرکانس، تجهیزات اندازه‌گیری، چراغ‌های سیگنال، آلارم‌ها و مدارهای فرمان باشد. تجهیزات حفاظتی مانند کلیدهای اتوماتیک، فیوزها و رله‌های حفاظتی برای قطع مدار در شرایط خطا یا اضافه‌بار به کار می‌روند. انتخاب آن‌ها باید با جریان بار، جریان اتصال کوتاه محتمل و مشخصات کابل‌ها و تجهیزات هماهنگ باشد.
در مدارهای کنترل و فرمان، کنتاکتور برای قطع و وصل کنترل‌شده بارهای الکتریکی متناسب با مشخصات نامی خود به کار می‌رود. انتخاب کنتاکتور باید براساس نوع بار، جریان کاری، ولتاژ مدار فرمان و شرایط بهره‌برداری انجام شود. برای بررسی مدل‌ها و مشخصات فنی، می‌توانید صفحه کنتاکتور هیوندای را مشاهده کنید.
در مدارهای راه‌اندازی موتور، رله حرارتی یا بیمتال می‌تواند برای حفاظت در برابر اضافه‌بار به کار رود. انتخاب این تجهیز باید با جریان نامی موتور، محدوده تنظیم رله و سازگاری آن با کنتاکتور مورد استفاده هماهنگ باشد. برای آشنایی با مشخصات مدل‌های موجود، صفحه بیمتال هیوندای را بررسی کنید. توجه به تفاوت وظایف تجهیزات ضروری است: بیمتال برای حفاظت اضافه‌بار موتور طراحی می‌شود و جایگزین حفاظت اتصال کوتاه نیست. همچنین، کنتاکتور به‌تنهایی تجهیز حفاظت اتصال کوتاه محسوب نمی‌شود. هر جزء باید در مدار مناسب و با هماهنگی تجهیزات حفاظتی مربوط به خود به کار گرفته شود.
سیستم برق اضطراری بیمارستان چگونه کار می‌کند؟
عملکرد سامانه از پایش برق ورودی آغاز می‌شود و با انتخاب منبع مناسب، انتقال برق و توزیع آن میان بارهای اولویت‌دار ادامه پیدا می‌کند. جزئیات این فرایند به تنظیمات کنترلرها، نوع UPS، معماری تابلوها و الزامات بهره‌برداری بیمارستان بستگی دارد.

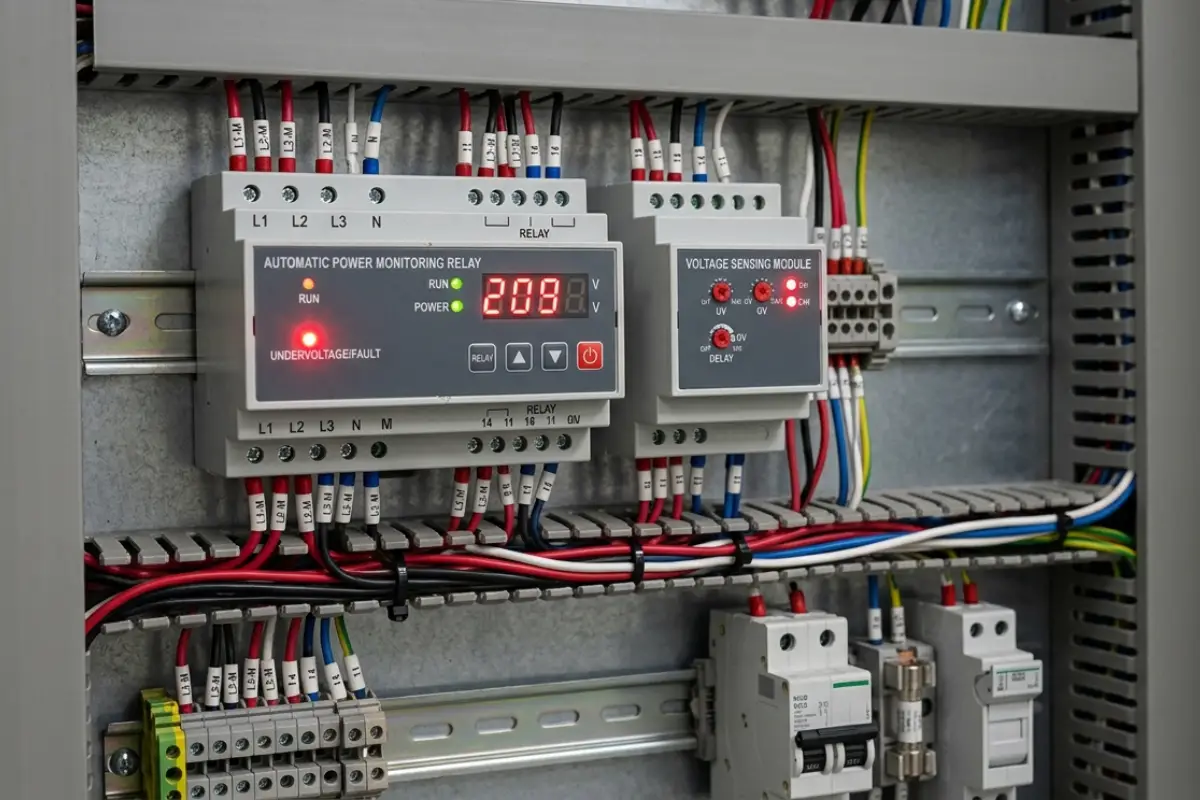

مرحله اول؛ تشخیص قطع یا افت ولتاژ برق شهر
تجهیز پایش یا کنترلر انتقال، پارامترهای برق شهر را بررسی می‌کند. اگر ولتاژ یا فرکانس از محدوده مجاز تنظیم‌شده خارج شود، یا قطع برق تشخیص داده شود، سامانه وضعیت منبع اصلی را نامناسب ارزیابی می‌کند. این تشخیص می‌تواند به صدور فرمان راه‌اندازی ژنراتور منجر شود. تنظیم آستانه‌های تشخیص و تأخیرهای زمانی اهمیت دارد؛ زیرا نوسان کوتاه‌مدت شبکه نباید بدون ضرورت موجب انتقال‌های مکرر شود. در عین حال، تأخیر نامناسب نباید بازیابی تغذیه بارهای ضروری را به تعویق بیندازد.
مرحله دوم؛ تأمین برق بارهای حساس توسط UPS
هم‌زمان با اختلال برق ورودی، UPSهای متصل به بارهای حساس از انرژی ذخیره‌شده استفاده می‌کنند تا تغذیه خروجی خود را حفظ کنند. این عملکرد، فاصله زمانی لازم برای راه‌اندازی ژنراتور و آماده‌شدن منبع جایگزین را پوشش می‌دهد. برای مثال، اگر یک دستگاه پایش بیمار از طریق UPS تغذیه شود، قطع برق شهر لزوماً به خاموش‌شدن آن منجر نمی‌شود؛ مشروط بر اینکه UPS سالم باشد، باتری شارژ کافی داشته باشد و بار از ظرفیت دستگاه فراتر نرود. این مرحله تنها برای مدارهایی قابل اتکاست که واقعاً به UPS متصل شده‌اند. عملکرد سامانه نیز باید با آزمایش عملی و بررسی وضعیت باتری و بار تأیید شود.

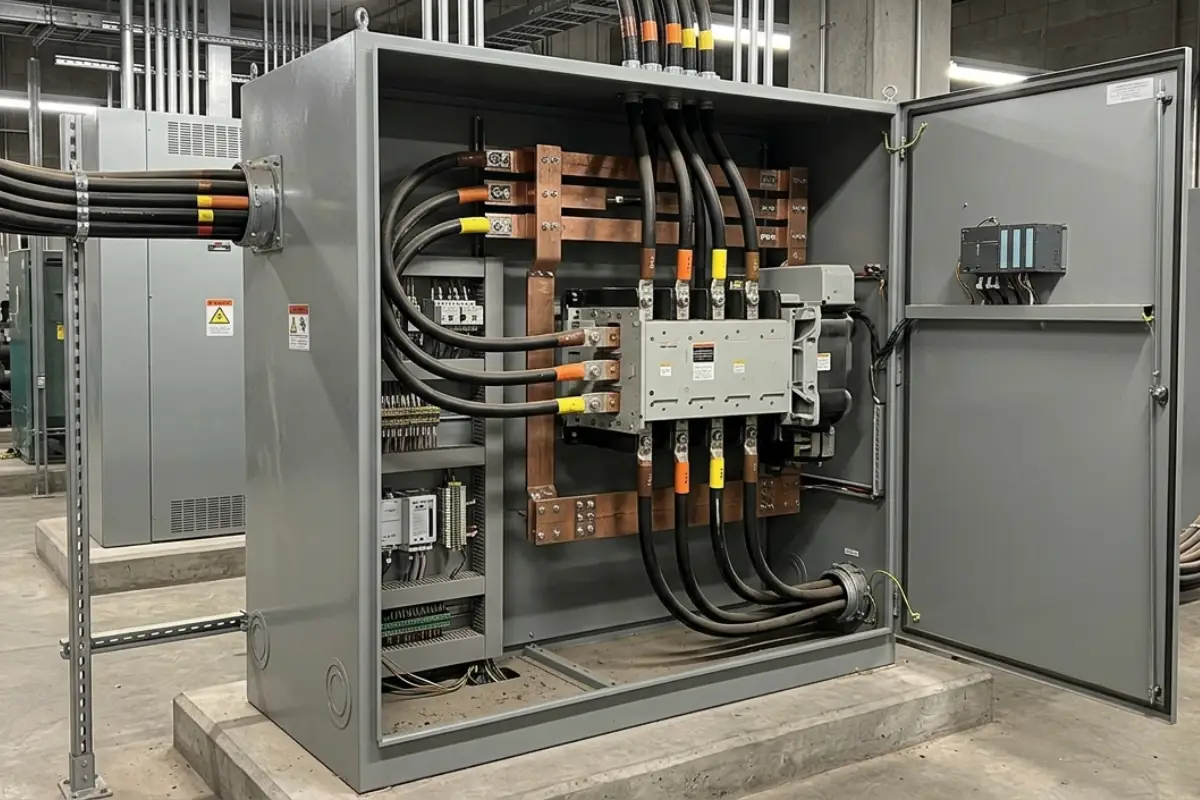

مرحله سوم؛ راه‌اندازی ژنراتور و بررسی پایداری خروجی
پس از دریافت فرمان راه‌اندازی، سامانه استارت موتور ژنراتور را فعال می‌کند. کنترلر، وضعیت راه‌اندازی و پارامترهای عملکرد را بررسی می‌کند و در صورت بروز شرایط غیرعادی، هشدار می‌دهد یا مطابق منطق حفاظتی از ادامه کار جلوگیری می‌کند. روشن‌شدن موتور به‌تنهایی به معنای آمادگی ژنراتور برای پذیرش بار نیست. ولتاژ، فرکانس و پایداری خروجی باید در محدوده موردنیاز تجهیزات و تنظیمات انتقال قرار داشته باشند. توانایی ژنراتور برای پذیرش بارهای متصل و تغییرات ناگهانی مصرف نیز باید در طراحی و آزمایش‌ها ارزیابی شود. اگر ژنراتور راه‌اندازی نشود یا خروجی آن شرایط لازم را نداشته باشد، سامانه باید وضعیت خطا را اعلام کند. نحوه واکنش به این شرایط، از جمله استفاده از ژنراتور دوم یا مدیریت بار، به معماری سیستم بستگی دارد.
مرحله چهارم؛ انتقال برق از طریق ATS
پس از آماده‌شدن منبع جایگزین، کنترلر ATS شرایط آن را بررسی می‌کند و فرمان انتقال را صادر می‌کند. در آرایش متداول انتقال باز، ابتدا اتصال منبع قبلی قطع و سپس منبع جدید متصل می‌شود؛ بنابراین، دو منبع به‌طور ناخواسته به یکدیگر وصل نمی‌شوند. در این مرحله، مشخصات کلید انتقال، اینترلاک‌های الکتریکی یا مکانیکی و منطق کنترلی اهمیت دارند. طراحی باید از اتصال ناخواسته شبکه و ژنراتور جلوگیری کند. اتصال هم‌زمان منابع فقط در سامانه‌هایی مجاز است که برای موازی‌سازی طراحی شده‌اند و تجهیزات سنکرون‌سازی و حفاظت مناسب دارند. زمان انتقال به نوع سامانه، تنظیمات کنترلر، وضعیت ژنراتور و مشخصات ATS وابسته است. برای همین، نمی‌توان یک زمان ثابت را برای تمام بیمارستان‌ها اعلام کرد.

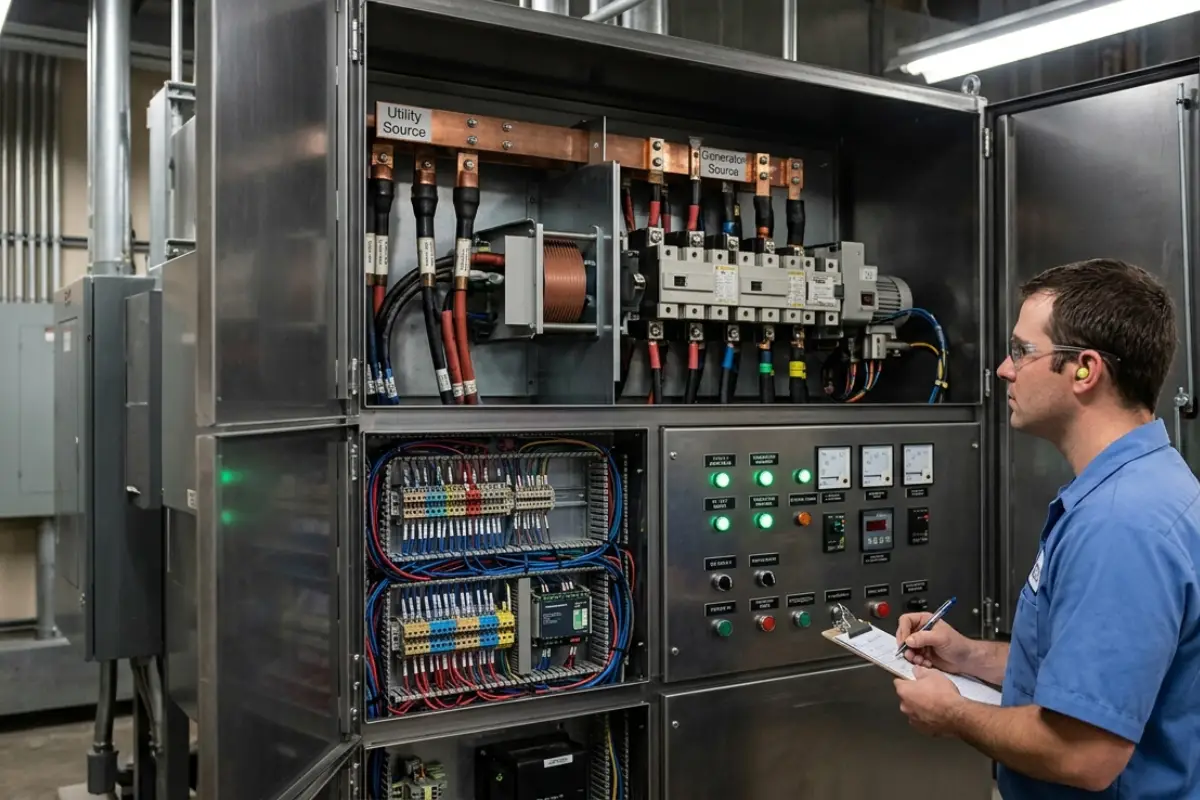

مرحله پنجم؛ توزیع برق میان بارهای ضروری
پس از انتقال، برق ژنراتور از طریق تابلوهای مربوط به مدارهای تعیین‌شده توزیع می‌شود. کلیدهای حفاظتی، فیدرها و تجهیزات کنترلی مسیر تغذیه را مدیریت می‌کنند و امکان جداسازی مدار معیوب را فراهم می‌سازند. در سامانه‌های دارای اولویت‌بندی بار، مصرف‌کننده‌ها براساس اهمیت عملکردی دسته‌بندی می‌شوند. ابتدا بارهای ضروری تعیین‌شده تغذیه می‌شوند و بارهای قابل‌تعویق یا قابل‌قطع ممکن است براساس برنامه مدیریت بار وارد مدار شوند. برای نمونه، تغذیه تجهیزات حیاتی پزشکی و روشنایی ایمنی ممکن است نسبت به برخی بارهای غیرضروری اولویت بالاتری داشته باشد. با این حال، ترتیب واقعی اتصال و ظرفیت اختصاص‌یافته به هر بخش باید در نقشه طراحی و دستورالعمل بهره‌برداری بیمارستان مشخص شود.
مرحله ششم؛ بازگشت برق شهر و انتقال مجدد منبع
پس از بازگشت برق شبکه، کنترلر ATS وضعیت ولتاژ و فرکانس را بررسی می‌کند. اگر برق شهر برای مدت تعیین‌شده پایدار بماند، سامانه طبق تنظیمات، بارهای مربوط را به منبع اصلی منتقل می‌کند. در بسیاری از آرایش‌های متداول، پس از انتقال بار به شبکه، ژنراتور برای مدتی بدون بار کار می‌کند تا شرایط مناسب برای توقف موتور فراهم شود؛ البته این توالی باید با دستورالعمل سازنده و طراحی سامانه هماهنگ باشد.
پس از توقف، ژنراتور به حالت آماده‌به‌کار بازمی‌گردد. ثبت رخدادها، بررسی هشدارهای ایجادشده و اطمینان از شارژ باتری استارت و آماده‌بودن تجهیزات برای رخداد بعدی، بخشی از فرایند بازگرداندن سامانه به وضعیت عادی است.
کدام بخش‌های بیمارستان به برق اضطراری نیاز دارند؟
تعیین بخش‌های متصل به برق اضطراری باید براساس نیازهای درمانی، تحلیل خطر، مشخصات تجهیزات و مقررات قابل‌اعمال انجام شود. تمام بارهای بیمارستان ضرورتاً به یک سطح از پشتیبانی نیاز ندارند؛ بعضی به تغذیه بدون وقفه احتیاج دارند و برخی دیگر می‌توانند با منبع جایگزین و پس از انتقال برق فعالیت خود را از سر بگیرند.

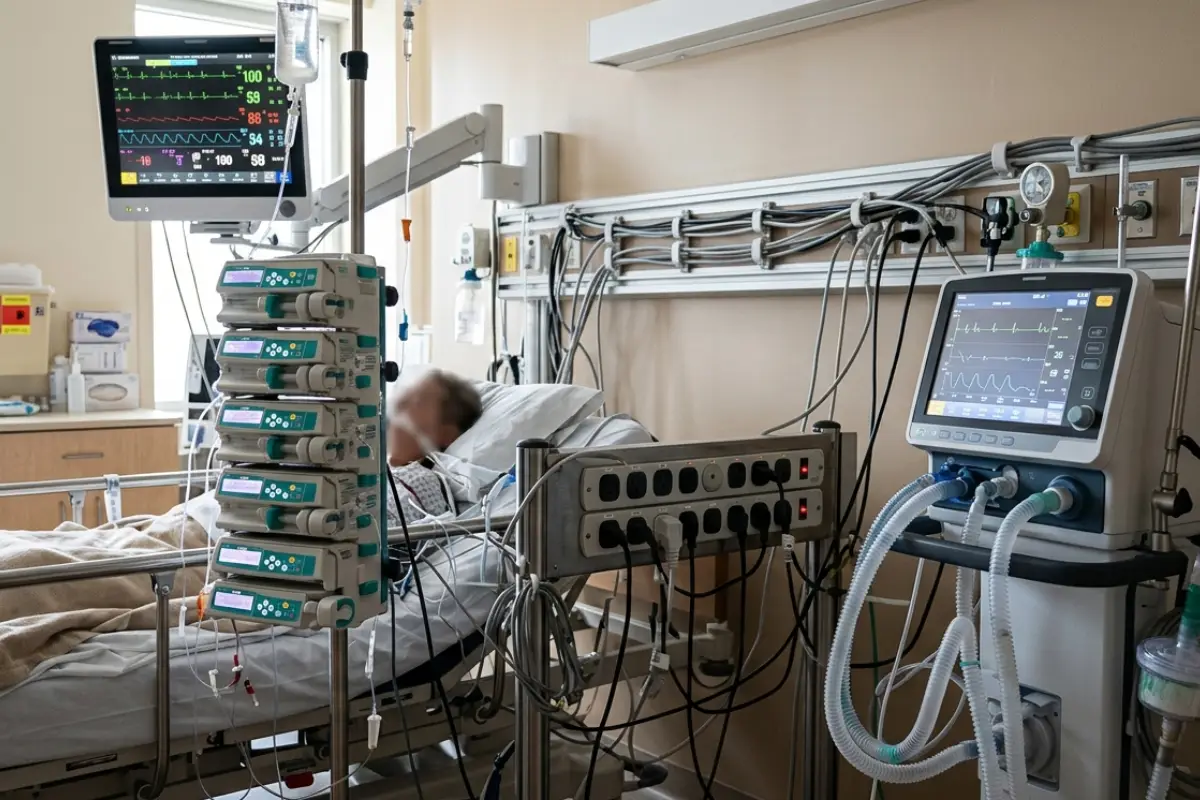

تجهیزات حیاتی مراقبت از بیمار
دستگاه‌های کمک‌تنفسی، مانیتورهای علائم حیاتی و تجهیزات پشتیبان درمان باید در زمان قطع برق هم بتوانند وظیفه خود را انجام دهند. خاموش‌شدن این دستگاه‌ها ممکن است روند مراقبت از بیمار را مختل کند؛ به همین دلیل، باید از قبل برای تأمین برق آن‌ها در شرایط اضطراری برنامه‌ریزی شود. نوع منبع پشتیبان به نیاز هر دستگاه بستگی دارد. بعضی تجهیزات به UPS نیاز دارند تا هنگام قطع برق شهر بدون وقفه به کار خود ادامه دهند؛ برخی دیگر می‌توانند پس از راه‌اندازی ژنراتور و انتقال برق به مدار مربوط، دوباره تغذیه شوند. این انتخاب باید با توجه به مشخصات فنی دستگاه و شرایط بخش درمانی انجام شود.
اتاق عمل و بخش مراقبت‌های ویژه
اتاق عمل و بخش مراقبت‌های ویژه از بخش‌هایی هستند که برنامه تأمین برق آن‌ها باید با دقت تدوین شود. تجهیزات جراحی، سامانه‌های پایش، دستگاه‌های پشتیبان تنفسی و روشنایی‌های موردنیاز هرکدام شرایط خاصی دارند. در این بخش‌ها، باید مشخص شود کدام مصرف‌کننده به برق بدون وقفه نیاز دارد، کدام مدار می‌تواند از ژنراتور تغذیه شود و چه تمهیداتی برای خطای یک منبع یا مسیر توزیع در نظر گرفته شده است. تفکیک مدارها و آزمایش عملکرد سامانه در شرایط قطع برق، نقش مهمی در ارزیابی آمادگی تأسیسات دارد.
روشنایی ایمنی و سامانه‌های هشدار
روشنایی ایمنی، علائم خروج و بخش‌هایی از سامانه‌های اعلام خطر و ارتباط اضطراری می‌توانند در برنامه برق پشتیبان قرار بگیرند. قطع این تجهیزات ممکن است تخلیه ایمن، جابه‌جایی بیماران یا واکنش کارکنان به شرایط اضطراری را دشوار کند. منبع تغذیه این تجهیزات باید متناسب با الزامات عملکردی آن‌ها انتخاب شود. در برخی موارد، باتری محلی یا منبع مستقل برای یک تجهیز در نظر گرفته می‌شود؛ در موارد دیگر، مدار از سامانه برق اضطراری مرکزی تغذیه می‌کند.

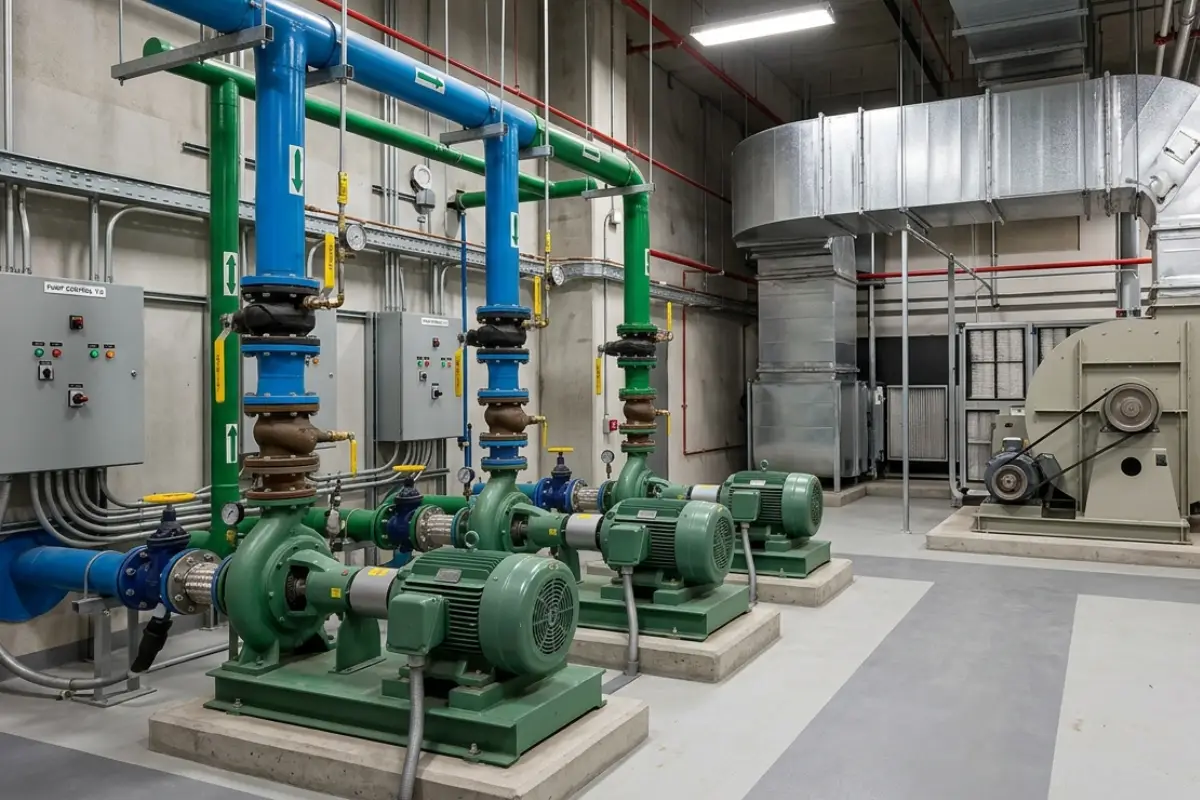

تجهیزات تأسیساتی و پشتیبانی ضروری
در کنار تجهیزات درمانی، بعضی از بخش‌های تأسیساتی بیمارستان هم باید هنگام قطع برق فعال بمانند. تجهیزات ضروری تهویه، برخی پمپ‌ها و سامانه‌های ارتباطی از جمله این موارد هستند. البته همه این تجهیزات به یک اندازه به برق اضطراری نیاز ندارند و اولویت آن‌ها به نقششان در ادامه فعالیت بخش‌های بیمارستان بستگی دارد. هنگام طراحی سیستم، باید توان مصرفی تجهیزات و جریان موردنیاز موتورهایی که هنگام راه‌اندازی مصرف بیشتری دارند، در نظر گرفته شود. اگر ظرفیت منبع اضطراری محدود باشد، مدیریت بار کمک می‌کند برق در اولویت نخست به مدارهای ضروری برسد و از واردشدن فشار بیش از حد به ژنراتور جلوگیری شود.
تفاوت ژنراتور، UPS و ATS در سیستم برق اضطراری چیست؟
ژنراتور، UPS و ATS سه جزء با وظایف مکمل هستند. ژنراتور برق تولید می‌کند، UPS تغذیه بدون وقفه بارهای متصل را با استفاده از سازوکار ذخیره انرژی یا تبدیل توان فراهم می‌سازد و ATS مسیر تغذیه را میان منابع تغییر می‌دهد.

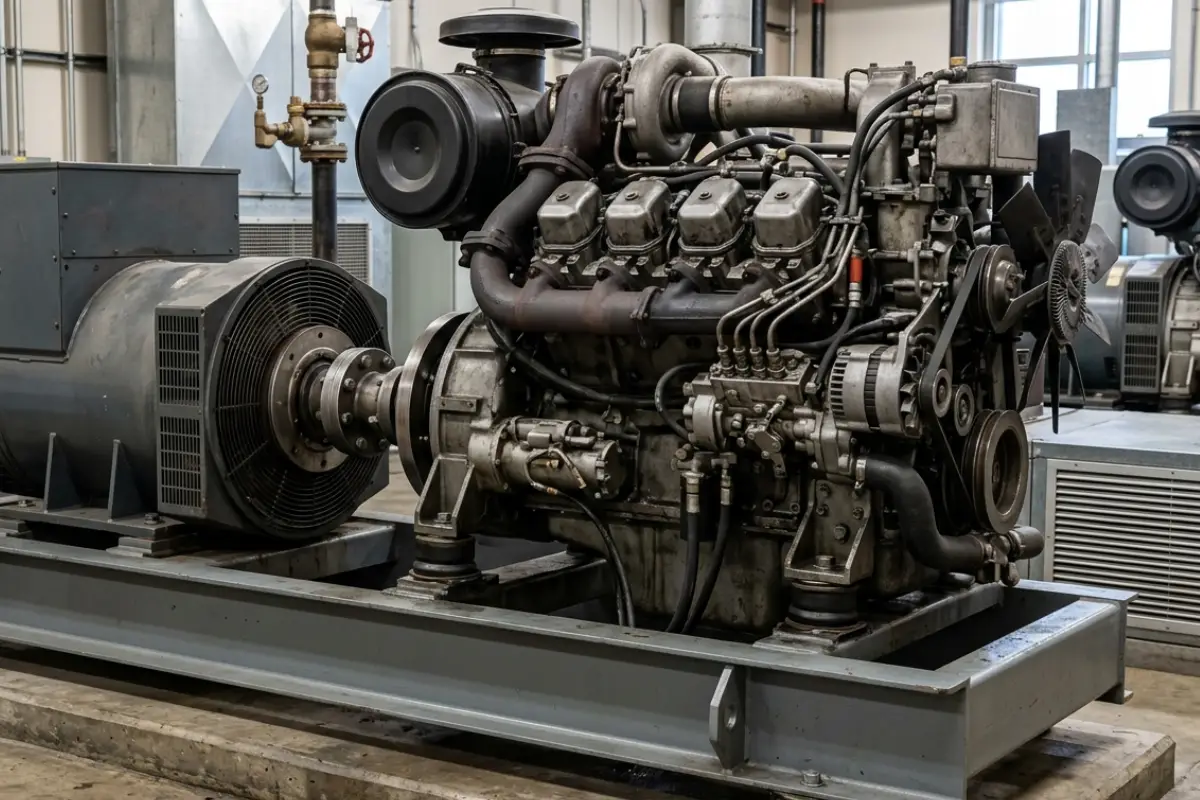

وظیفه ژنراتور در تولید برق
ژنراتور منبع تولید برق جایگزین است. موتور آن انرژی سوخت را به حرکت مکانیکی تبدیل می‌کند و آلترناتور از این حرکت برق تولید می‌کند. ظرفیت ژنراتور باید توان موردنیاز بارهای برنامه‌ریزی‌شده و شرایط راه‌اندازی آن‌ها را پوشش دهد. ژنراتور برای تأمین برق در مدت قطعی طولانی‌تر از زمان پشتیبانی باتری به کار می‌رود؛ اما عملکرد آن به آماده‌بودن موتور، سوخت، سیستم خنک‌کاری، کنترلر و تجهیزات الکتریکی وابسته است. همچنین، پذیرش بارهای بزرگ باید مطابق مشخصات دستگاه و طراحی سامانه صورت گیرد.
نقش UPS در تأمین برق بدون وقفه
UPS برای بارهایی طراحی می‌شود که نمی‌توانند وقفه انتقال منبع را تحمل کنند یا به کیفیت مشخصی از برق نیاز دارند. این دستگاه با استفاده از باتری و مدارهای الکترونیکی، تغذیه بار را هنگام قطع برق ورودی حفظ می‌کند. مدت پشتیبانی UPS محدود است و به ظرفیت باتری و میزان مصرف وابستگی دارد. بنابراین، انتخاب آن باید با محاسبه بار و زمان موردنیاز انجام شود. اگر توان مصرفی از محدوده مجاز بیشتر باشد یا باتری ظرفیت کافی نداشته باشد، حفظ تغذیه تضمین نمی‌شود.

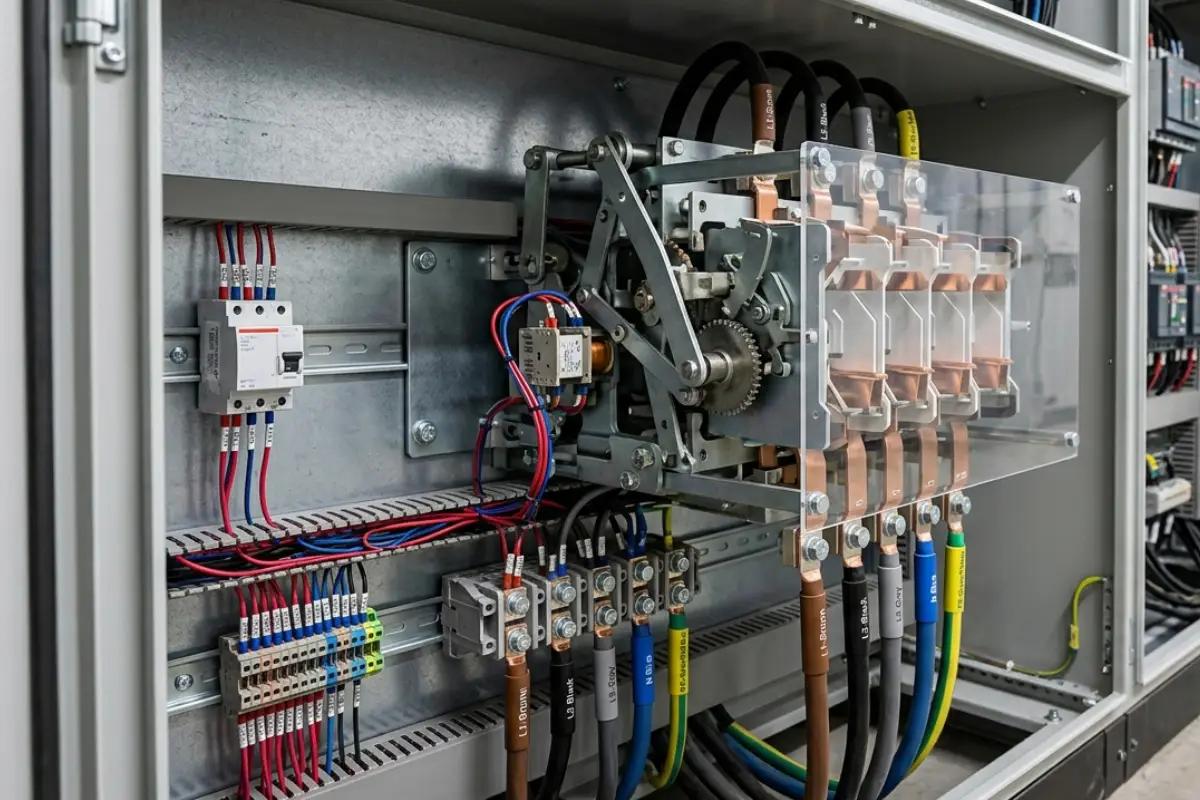

نقش ATS در انتقال میان منابع برق
ATS مسئول انتخاب و اتصال منبع مناسب به بارهای تعیین‌شده است. این تجهیز با پایش وضعیت منابع و اجرای منطق انتقال، امکان جابه‌جایی کنترل‌شده میان شبکه و ژنراتور را فراهم می‌کند. ATS برق تولید نمی‌کند و جایگزین باتری UPS نیز نیست. اگر ژنراتور دیر آماده شود، UPS می‌تواند فاصله زمانی را برای بارهای متصل پوشش دهد؛ سپس ATS برق ژنراتور را به مدارهای مربوط منتقل می‌کند. عملکرد درست این سه جزء به هماهنگی تنظیمات، حفاظت‌ها و ظرفیت تجهیزات وابسته است.
تجهیزات حفاظتی و کنترلی چه نقشی در سیستم برق اضطراری دارند؟
تجهیزات حفاظتی و کنترلی تعیین می‌کنند که برق چگونه میان منابع و مدارها جابه‌جا شود، خطاها چگونه تشخیص داده شوند و در چه شرایطی یک مدار از شبکه جدا شود. در یک سامانه بیمارستانی، انتخاب درست این تجهیزات به اندازه ظرفیت منبع تولید برق اهمیت دارد.

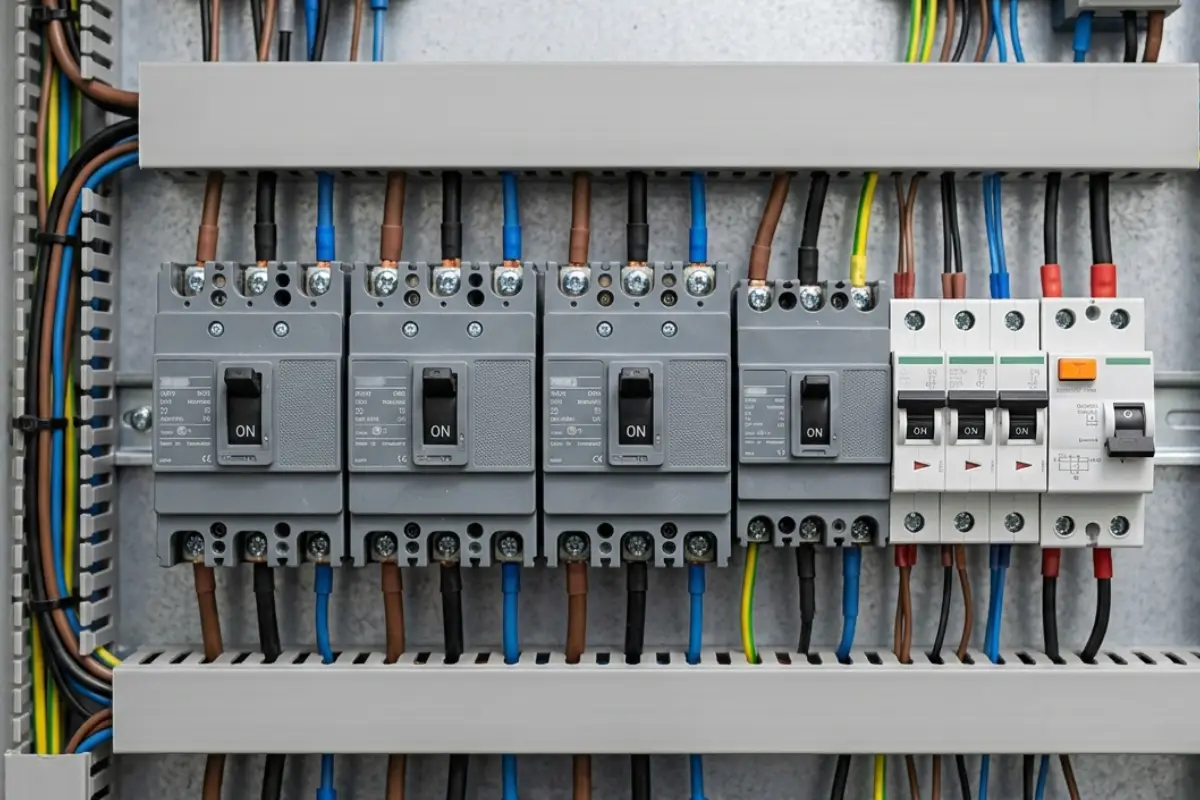

نقش کلیدهای حفاظتی در قطع جریان خطا
کلیدهای حفاظتی هنگام بروز خطا، در محدوده عملکرد خود جریان را قطع می‌کنند. نوع حفاظت به مشخصات کلید بستگی دارد و می‌تواند مواردی مانند اضافه‌بار و اتصال کوتاه را در بر بگیرد. در سیستم برق اضطراری بیمارستان، انتخاب کلید باید با جریان مصرف‌کننده، مشخصات سیم‌کشی و میزان جریان خطای احتمالی در محل نصب هماهنگ باشد. ظرفیت قطع کلید نیز اهمیت زیادی دارد؛ این ظرفیت باید برای مقابله با جریان اتصال کوتاه احتمالی کافی باشد. از طرف دیگر، تنظیم کلیدهای بالادست و پایین‌دست باید به‌گونه‌ای انجام شود که در صورت بروز خطا، تا حد امکان فقط مدار معیوب از برق جدا شود و سایر بخش‌ها به کار خود ادامه دهند. نکته دیگر، تفاوت شرایط تغذیه از شبکه برق شهر و ژنراتور است. جریان اتصال کوتاه در این دو حالت ممکن است یکسان نباشد؛ بنابراین، عملکرد کلیدهای حفاظتی باید در هر دو وضعیت بررسی شود تا حفاظت مدارها به‌درستی انجام گیرد.
نقش تجهیزات کنترل و فرمان در مدیریت مدارها
تجهیزات کنترل و فرمان، توالی راه‌اندازی ژنراتور، انتقال منبع، وصل یا قطع بارها و اعلام وضعیت را مدیریت می‌کنند. رله‌های کنترلی، کنتاکتورها، تایمرها و کنترلرهای دیجیتال می‌توانند در این بخش به کار روند؛ البته نوع تجهیز به مدار و وظیفه آن بستگی دارد. برای مثال، کنتاکتور می‌تواند در مدار فرمان یک بار یا موتور مشخص به کار گرفته شود. انتخاب آن باید با نوع بار، جریان کاری و شرایط کلیدزنی هماهنگ باشد. اگر موتور در مدار قرار دارد، رله حرارتی یا بیمتال نیز می‌تواند حفاظت اضافه‌بار آن را برعهده بگیرد. حفاظت اتصال کوتاه باید با تجهیز مناسب دیگری تأمین شود. در طراحی مدار فرمان، وضعیت قطع اضطراری، خطای ژنراتور، نامناسب‌بودن ولتاژ، خطای انتقال و بازخورد وضعیت کلیدها باید به‌درستی در نظر گرفته شوند. سیم‌بندی و منطق کنترلی نیز باید امکان تشخیص خطا و بررسی عملکرد را فراهم کنند.

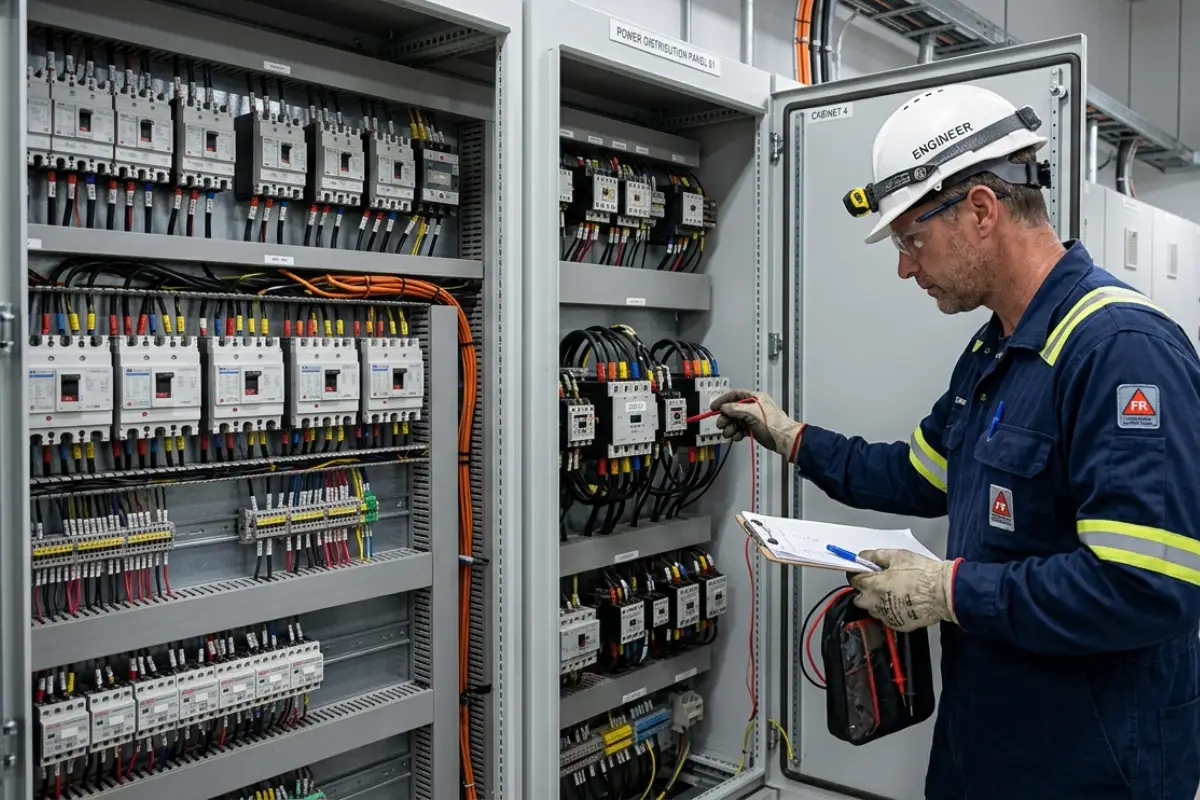

اهمیت هماهنگی حفاظتی و انتخاب تجهیزات متناسب با بار
هماهنگی حفاظتی به معنای تنظیم و انتخاب تجهیزات به‌گونه‌ای است که در صورت بروز خطا، تجهیز مناسب عمل کند و بخش‌های سالم تا حد امکان برق‌دار بمانند. این موضوع در بیمارستان اهمیت زیادی دارد؛ زیرا قطع غیرضروری یک فیدر می‌تواند تجهیزات متعدد یک بخش را از مدار خارج کند. برای دستیابی به این هدف، باید جریان اتصال کوتاه منابع، منحنی عملکرد کلیدها، مشخصات کابل‌ها و رفتار بارها بررسی شود. هماهنگی کلیدهای بالادست و پایین‌دست، ظرفیت تحمل تابلو و سازگاری تجهیزات با شرایط محیطی نیز باید در نظر گرفته شود. در مدارهای موتوری، انتخاب کنتاکتور و بیمتال باید با مشخصات موتور و وسیله حفاظت اتصال کوتاه هماهنگ باشد. انتخاب صرفاً براساس جریان درج‌شده روی تجهیز، بدون بررسی نوع بار و شرایط بهره‌برداری، برای تضمین عملکرد مناسب کافی نیست.
در مدارهایی که موتورهای الکتریکی بخشی از تجهیزات پشتیبانی بیمارستان را راه‌اندازی می‌کنند، حفاظت در برابر اضافه‌بار نیز باید در طراحی مدار در نظر گرفته شود. رله حرارتی یا بیمتال، با توجه به محدوده تنظیم و مشخصات موتور، می‌تواند از موتور در برابر اضافه‌بار محافظت کند. انتخاب آن باید با جریان نامی موتور و کنتاکتور مدار هماهنگ باشد. برای بررسی مشخصات فنی و مدل‌های موجود، صفحه بیمتال هیوندای را ببینید.
ظرفیت ژنراتور و UPS بیمارستان چگونه تعیین می‌شود؟
برای تعیین ظرفیت ژنراتور و UPS بیمارستان، ابتدا باید مشخص شود کدام تجهیزات در زمان قطع برق باید به کار خود ادامه دهند. سپس مصرف برق هرکدام و شرایط کاری آن‌ها بررسی می‌شود. جمع توان درج‌شده روی دستگاه‌ها به‌تنهایی برای انتخاب ظرفیت کافی نیست؛ زیرا جریان موردنیاز هنگام راه‌اندازی، ضریب توان، نوع مصرف‌کننده و ترتیب واردشدن تجهیزات به مدار هم بر میزان بار اثر می‌گذارند. مدت زمانی که تجهیزات باید با برق پشتیبان کار کنند نیز در این محاسبات اهمیت دارد. ظرفیت ژنراتور باید با بار موردنیاز و شرایط راه‌اندازی آن سازگار باشد و ظرفیت UPS و باتری‌های آن نیز بر اساس توان تجهیزات متصل و مدت پشتیبانی مورد انتظار تعیین شود.
شناسایی بارهای ضروری و اولویت‌بندی آن‌ها
ابتدا باید فهرست تجهیزات متصل به هر مدار تهیه شود و مشخصات مصرفی آن‌ها از پلاک، دفترچه سازنده یا اندازه‌گیری معتبر به دست آید. سپس بارها براساس اهمیت عملکرد، حساسیت به قطع برق و زمان مجاز بازیابی دسته‌بندی می‌شوند. این دسته‌بندی مشخص می‌کند کدام بارها باید بدون وقفه تغذیه شوند، کدام‌یک پس از آماده‌شدن ژنراتور وارد مدار شوند و کدام مصرف‌کننده‌ها در شرایط کمبود ظرفیت قابلیت قطع موقت دارند. برای نمونه، ممکن است تجهیزات حیاتی یک بخش به UPS متصل باشند، درحالی‌که برخی بارهای موتوری همان بخش پس از پایدارشدن برق ژنراتور وارد مدار شوند. چنین تفکیکی باید در نقشه‌های الکتریکی و برنامه مدیریت بار مشخص باشد.
محاسبه توان مصرفی و جریان راه‌اندازی
برای محاسبه ظرفیت، توان مصرفی بارهای هم‌زمان باید براساس شرایط واقعی بهره‌برداری برآورد شود. در بارهای تک‌فاز، رابطه توان اکتیو به ولتاژ، جریان و ضریب توان وابسته است؛ در سامانه سه‌فاز متعادل نیز توان اکتیو از رابطه زیر به دست می‌آید:
P = √3 × VL × IL × cos(φ)- P: توان اکتیو
- VL: ولتاژ خط
- IL: جریان خط
- : ضریب توان
در این رابطه، (P) توان اکتیو، (V_L) ولتاژ خط، (I_L) جریان خط و (\cos\varphi) ضریب توان است. برای انتخاب ژنراتور، توان ظاهری، شرایط بارگذاری و محدودیت‌های عملکردی دستگاه نیز باید بررسی شوند. موتورها هنگام راه‌اندازی ممکن است جریانی بیشتر از جریان نامی مصرف کنند. این جریان می‌تواند باعث افت لحظه‌ای ولتاژ یا تغییر فرکانس ژنراتور شود. بنابراین، اندازه موتور، روش راه‌اندازی، ترتیب روشن‌شدن تجهیزات و توانایی ژنراتور در پذیرش بارهای گذرا باید در محاسبه ظرفیت لحاظ شوند. برای UPS نیز باید توان اکتیو و ظاهری بار، ضریب توان، جریان‌های لحظه‌ای و سازگاری بار با خروجی دستگاه بررسی شود. ظرفیت نهایی باید براساس محاسبات طراحی و مشخصات سازنده تعیین شود، نه با یک ضریب افزایش ثابت برای همه بیمارستان‌ها.

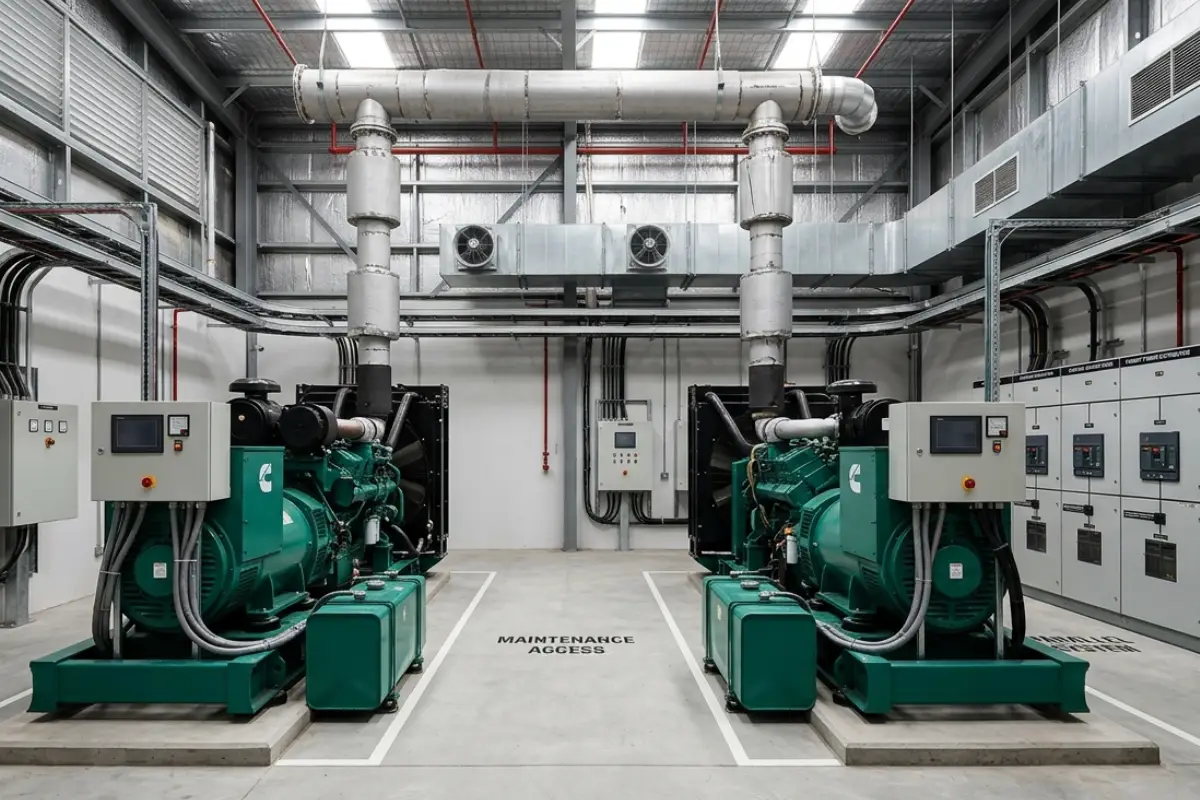

تعیین مدت پشتیبانی باتری و ظرفیت سوخت
برای انتخاب باتری UPS، باید مشخص باشد تجهیزات متصل به آن چه مقدار برق مصرف می‌کنند و لازم است چه مدت پس از قطع برق به کار خود ادامه دهند. توان مصرفی و زمان پشتیبانی، مبنای برآورد انرژی موردنیاز هستند؛ اما انتخاب باتری فقط با این محاسبه انجام نمی‌شود. بازده UPS، ولتاژ سامانه، دمای محیط، عمر باتری و میزان تخلیه مجاز آن نیز باید در نظر گرفته شوند. ظرفیت سوخت ژنراتور هم به میزان بار و مدت زمانی بستگی دارد که انتظار می‌رود دستگاه کار کند. ژنراتور در شرایط مختلف، مصرف سوخت یکسانی ندارد؛ بنابراین، برای برآورد زمان کارکرد باید اطلاعات فنی سازنده و میزان مصرف در بار موردنظر بررسی شود. امکان تأمین مجدد سوخت، دسترسی به مخزن و تجهیزات انتقال آن نیز در برنامه‌ریزی اهمیت دارد. در نتیجه، نمی‌توان یک ظرفیت باتری یا حجم مشخصی از سوخت را برای همه بیمارستان‌ها مناسب دانست. این مقادیر باید براساس بارهای ضروری، مدت پشتیبانی موردنیاز و شرایط بهره‌برداری هر پروژه تعیین شوند.
افزونگی و مدیریت بار در شرایط اضطراری
افزونگی به استفاده از ظرفیت یا تجهیزات جایگزین برای کاهش وابستگی به یک جزء منفرد گفته می‌شود. بسته به تحلیل خطر و الزامات طراحی، این راهکار می‌تواند شامل ژنراتور اضافی، مسیرهای تغذیه مستقل، تجهیزات ذخیره یا بخش‌بندی مناسب شبکه باشد. افزونگی زمانی مؤثر است که خرابی یک جزء، تجهیزات جایگزین یا مسیر مشترک آن‌ها را نیز از کار نیندازد. به همین دلیل، وابستگی به تابلو مشترک، مسیر کابل، سامانه کنترل یا تجهیزات جانبی باید در بررسی قابلیت اطمینان لحاظ شود. مدیریت بار نیز به سامانه اجازه می‌دهد در صورت محدودیت توان، بارهای کم‌اولویت را قطع یا اتصال آن‌ها را به تعویق بیندازد. در نتیجه، ظرفیت موجود برای مدارهای ضروری حفظ می‌شود و احتمال اضافه‌بار ژنراتور کاهش می‌یابد.
نگهداری و آزمایش سیستم برق اضطراری بیمارستان
سیستم برق اضطراری باید در فواصل مشخص آزمایش شود تا هنگام قطع برق شهر، عملکرد ژنراتور، UPS و تابلو انتقال خودکار با اطمینان بیشتری قابل پیش‌بینی باشد. در این بررسی‌ها، روشن‌شدن ژنراتور تنها یکی از موارد مهم است؛ باید انتقال برق به مدارهای ضروری و عملکرد تجهیزات متصل به منبع پشتیبان هم بررسی شود. فاصله زمانی بازرسی‌ها و آزمایش‌ها به دستورالعمل سازندگان، مقررات محلی و شرایط کارکرد سیستم بستگی دارد. ثبت نتایج هر آزمایش کمک می‌کند ایرادها و تغییرات عملکرد تجهیزات شناسایی شوند و اقدامات لازم پیش از بروز قطعی واقعی انجام گیرد.

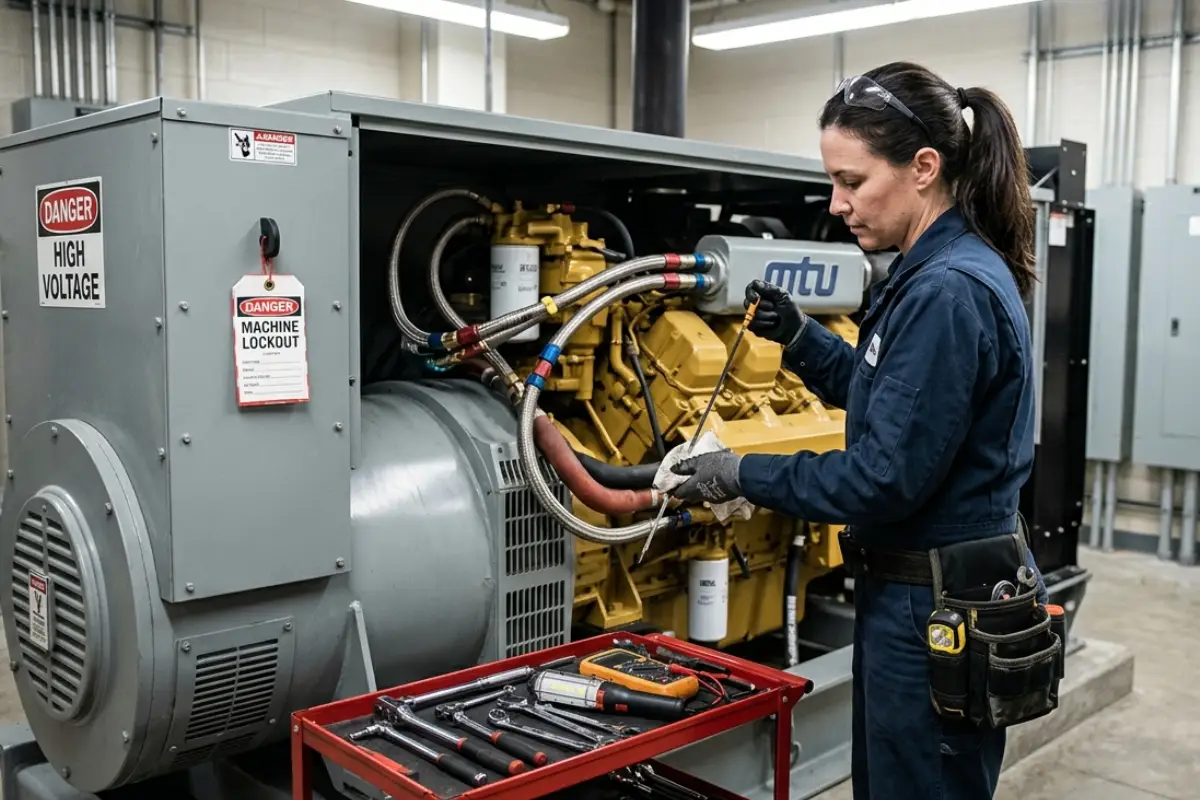

بررسی دوره‌ای ژنراتور و سوخت
برای آماده‌به‌کار ماندن ژنراتور، باید وضعیت موتور، سطح روغن و مایع خنک‌کننده، باتری استارت، اتصالات و مسیر خروج دود به‌طور منظم بررسی شود. نشتی سوخت یا روغن و اختلال در تهویه نیز ممکن است راه‌اندازی دستگاه را با مشکل روبه‌رو کند. وضعیت مخزن و مسیر سوخت باید به‌گونه‌ای باشد که هنگام نیاز، سوخت‌رسانی بدون مشکل انجام شود. در آزمایش ژنراتور، روشن‌شدن موتور و رسیدن ولتاژ و فرکانس خروجی به محدوده مجاز بررسی می‌شود. اگر آزمایش زیر بار انجام شود، عملکرد دستگاه در تأمین توان موردنیاز نیز ارزیابی خواهد شد. زمان‌بندی این بررسی‌ها باید با دستورالعمل سازنده و شرایط بهره‌برداری هماهنگ باشد. بهتر است نتیجه هر بازدید و آزمایش ثبت شود تا زمان سرویس بعدی مشخص باشد و ایرادهای شناسایی‌شده تا پیش از استفاده اضطراری برطرف شوند.
آزمایش باتری‌ها و عملکرد UPS
در بررسی باتری‌های UPS، وضعیت شارژ، سلامت باتری‌ها، اتصالات، دما و هشدارهای ثبت‌شده دستگاه باید کنترل شود. اگر باتری‌ها به سرویس دوره‌ای نیاز داشته باشند، بررسی‌های لازم نیز طبق دستورالعمل سازنده انجام می‌شود. برای اطمینان از عملکرد UPS، باید واکنش آن هنگام قطع برق ورودی و توانایی‌اش در تأمین برق تجهیزات متصل بررسی شود. مدت پشتیبانی باتری نیز اهمیت دارد؛ چون نمایش شارژ کامل روی دستگاه، به‌تنهایی نشان نمی‌دهد که باتری می‌تواند بار موردنیاز را برای مدت تعیین‌شده تأمین کند. به همین دلیل، ظرفیت باتری باید با روش آزمون مناسب ارزیابی شود. پس از پایان آزمایش، باید از بازگشت UPS به وضعیت عادی، شروع شارژ مجدد باتری‌ها و برطرف‌شدن هشدارها یا نقص‌های احتمالی اطمینان حاصل کرد.
بررسی عملکرد ATS و انتقال بار
در آزمایش تابلو انتقال خودکار (ATS)، باید مشخص شود که دستگاه با افت یا قطع برق شهر، وضعیت منبع اصلی را تشخیص می‌دهد و پس از آماده‌شدن ژنراتور، بار را به منبع جایگزین منتقل می‌کند. انتقال مجدد به برق شهر نیز باید پس از بازگشت و پایدارشدن آن بررسی شود. در این فرایند، عملکرد کنتاکت‌ها و اینترلاک‌ها، تنظیمات زمانی و سیگنال‌های کنترلی اهمیت دارند. همچنین باید اطمینان حاصل شود که دو منبع برق به‌اشتباه به هم متصل نمی‌شوند و قطع و وصل مدارها مطابق طراحی انجام می‌گیرد. آزمایش ATS در بیمارستانی که فعالیت آن ادامه دارد، به برنامه‌ریزی دقیق نیاز دارد. پیش از آزمون باید خطرهای احتمالی بررسی و تمهیدات لازم برای حفظ برق تجهیزات حیاتی فراهم شود تا آزمایش باعث اختلال ناخواسته در روند درمان نشود.
ثبت نتایج آزمایش و رفع نقص‌ها
نتیجه هر بازرسی و آزمایش باید در سوابق نگهداری ثبت شود. تاریخ آزمون، وضعیت تجهیزات، میزان بار آزمایشی، مقادیر اندازه‌گیری‌شده، هشدارها و اقدامات انجام‌شده برای رفع ایراد، از جمله اطلاعاتی هستند که باید در این سوابق درج شوند. اگر ژنراتور خروجی پایداری نداشته باشد، باتری UPS نتواند برق موردنیاز را برای مدت تعیین‌شده تأمین کند یا ATS در انتقال بار با مشکل روبه‌رو شود، ابتدا باید علت مشخص و برطرف شود. پس از تعمیر یا اصلاح تنظیمات، آزمایش مربوط باید دوباره انجام شود تا عملکرد صحیح تجهیز تأیید شود. با ثبت منظم نتایج، می‌توان ایرادهایی را که چند بار تکرار می‌شوند شناسایی کرد، وضعیت تجهیزات را در طول زمان سنجید و برای سرویس یا تعویض قطعات پیش از بروز اختلال برنامه‌ریزی کرد.
اگر برق شهر و منبع پشتیبان هم‌زمان از دسترس خارج شوند چه می‌شود؟
اگر برق شهر قطع باشد و ژنراتور نیز نتواند برق تولید کند، تأمین انرژی به منابع مستقل و ذخیره‌شده‌ای محدود می‌شود که همچنان در دسترس هستند. برای مثال، UPSهای دارای باتری سالم می‌توانند تا پایان مدت پشتیبانی خود برق بارهای متصل را تأمین کنند؛ اما پس از تخلیه باتری، ادامه کار این بارها به وجود منبع دیگری وابسته خواهد بود.
پیامد این وضعیت به معماری سامانه و میزان استقلال اجزای آن بستگی دارد. اگر بیمارستان ژنراتور دوم یا مسیر تغذیه مستقل داشته باشد، ممکن است امکان بازیابی برق از آن مسیر فراهم شود؛ البته مشروط بر اینکه منبع و تجهیزات مشترک دچار همان خرابی نشده باشند. تجهیزات محلی دارای باتری، روشنایی اضطراری مستقل و منابع ذخیره اختصاصی نیز می‌توانند برای بعضی عملکردهای ضروری پشتیبانی فراهم کنند. میزان این پشتیبانی باید از قبل مشخص و به‌صورت عملی آزمایش شده باشد.
برنامه عملیاتی بحران باید نحوه اعلام رخداد، اولویت‌بندی مصرف انرژی، اطلاع‌رسانی به بخش‌های درمانی، حفظ عملکرد تجهیزات ضروری و اقدام در صورت طولانی‌شدن قطعی را تعیین کند. این برنامه باید با معماری واقعی برق بیمارستان هماهنگ باشد و مسئولیت افراد، روش ارتباط و شرایط فعال‌سازی اقدامات جایگزین را روشن کند. هیچ سامانه‌ای صرفاً با داشتن ژنراتور و UPS در برابر همه خرابی‌های هم‌زمان مصون نیست. کاهش خطر به طراحی منابع مستقل، جلوگیری از نقاط شکست مشترک، نگهداری مناسب و آمادگی عملیاتی وابسته است.
جمع‌بندی
سیستم برق اضطراری بیمارستان زمانی می‌تواند برق بخش‌های ضروری را تأمین کند که تمام اجزای آن هماهنگ عمل کنند. ژنراتور برق جایگزین را تولید می‌کند، UPS در زمان قطع ورودی از تجهیزات متصل به خود پشتیبانی می‌کند و تابلو ATS انتقال بین منابع برق را مدیریت می‌کند. تابلوهای توزیع و تجهیزات حفاظتی نیز برق را به مدارهای مربوط می‌رسانند و از مدارها در برابر شرایط خطا محافظت می‌کنند. در طراحی این سیستم، باید بارهای ضروری بیمارستان، حساسیت تجهیزات به قطع برق، ظرفیت ژنراتور و UPS و مدت پشتیبانی باتری‌ها مشخص باشد. نگهداری و آزمایش دوره‌ای هم بخش مهمی از کار است؛ چون عملکرد ژنراتور، سلامت باتری‌ها و انتقال صحیح بار باید پیش از وقوع قطعی واقعی بررسی شود.
برای انتخاب یا ارزیابی سیستم برق اضطراری بیمارستان، بهتر است عملکرد کل سامانه بررسی شود، نه فقط مشخصات یک دستگاه. هماهنگی میان منابع تغذیه، تجهیزات انتقال، مدارهای حفاظتی و برنامه نگهداری، نقش مهمی در تأمین برق موردنیاز بخش‌های حیاتی دارد.
سوالات متداول
برق اضطراری بیمارستان چند ثانیه بعد از قطع برق وصل می‌شود؟
زمان بازیابی برق به نوع منبع پشتیبان، وضعیت ژنراتور، تنظیمات کنترلر و ATS و حساسیت مدار موردنظر بستگی دارد. UPS می‌تواند در محدوده عملکرد خود تغذیه بار متصل را هنگام قطع ورودی حفظ کند؛ اما انتقال بار به ژنراتور به زمان راه‌اندازی و آماده‌شدن منبع نیاز دارد. بنابراین، بدون مشخصات سامانه نمی‌توان زمان ثابتی برای تمام بیمارستان‌ها اعلام کرد.
آیا ژنراتور بیمارستان بلافاصله برق را تأمین می‌کند؟
خیر. پس از صدور فرمان راه‌اندازی، موتور باید روشن شود و ژنراتور به شرایط مناسب ولتاژ، فرکانس و پایداری خروجی برسد. سپس انتقال بار انجام می‌شود. زمان این فرایند به مشخصات دستگاه، وضعیت آماده‌به‌کاری و تنظیمات سامانه وابسته است. برای پوشش فاصله زمانی تا آماده‌شدن ژنراتور، ممکن است از UPS استفاده شود.
تفاوت UPS و ژنراتور چیست؟
ژنراتور برق را با تبدیل انرژی سوخت به انرژی الکتریکی تولید می‌کند و برای تأمین برق در مدت قطعی شبکه به کار می‌رود. UPS از انرژی ذخیره‌شده یا سازوکار تبدیل توان برای حفظ تغذیه بارهای متصل استفاده می‌کند و می‌تواند وقفه انتقال منبع را پوشش دهد. ظرفیت و مدت پشتیبانی این دو تجهیز با روش‌های متفاوت تعیین می‌شود.
آیا تمام تجهیزات بیمارستان به برق اضطراری متصل هستند؟
خیر. اتصال تجهیزات به برق اضطراری باید براساس نیازهای درمانی، تحلیل خطر، مشخصات تجهیزات و الزامات طراحی تعیین شود. برخی بارها به برق بدون وقفه نیاز دارند، برخی پس از آماده‌شدن ژنراتور تغذیه می‌شوند و برخی ممکن است در شرایط اضطراری قابل‌قطع باشند. معماری هر بیمارستان باید این تفاوت‌ها را مشخص کند.
ظرفیت ژنراتور اضطراری بیمارستان چگونه محاسبه می‌شود؟
برای تعیین ظرفیت، بارهای ضروری، توان اکتیو و ظاهری، ضریب توان، جریان راه‌اندازی موتورها، ترتیب اتصال بارها و شرایط بهره‌برداری بررسی می‌شوند. سپس ظرفیت ژنراتور براساس محاسبات بار و توانایی دستگاه در پذیرش تغییرات مصرف انتخاب می‌شود. تعداد منابع، افزونگی و برنامه مدیریت بار نیز بر تصمیم نهایی اثر دارند.
سیستم برق اضطراری بیمارستان هر چند وقت یک‌بار باید آزمایش شود؟
تناوب آزمایش به نوع تجهیز، دستورالعمل سازنده، مقررات قابل‌اعمال و شرایط بهره‌برداری بستگی دارد. برنامه نگهداری باید آزمایش ژنراتور، باتری و UPS، عملکرد ATS و انتقال بار را پوشش دهد. در بیمارستان فعال، هر آزمون باید با ارزیابی خطر و تمهیدات حفظ تغذیه تجهیزات حیاتی انجام شود؛ بنابراین، تعیین یک فاصله زمانی یکسان بدون بررسی الزامات پروژه مناسب نیست.
