کولر گازی توان مصرفی بالایی دارد و کمپرسور آن در لحظه‌ی استارت جریان هجومی زیادی از شبکه می‌کشد. برای همین، خرید کلید مینیاتوری مناسب برای آن فقط یک انتخاب سلیقه‌ای نیست و مستقیماً به ایمنی سیم‌کشی و عمر دستگاه ربط دارد.
پاسخ کوتاه: برای کولرهای گازی خانگی تک‌فاز، کلید مینیاتوری منحنی C انتخاب کنید. آمپر آن معمولاً C10 تا C16 برای کولر ۹۰۰۰ تا ۱۸۰۰۰، C20 برای ۲۴۰۰۰، C25 برای ۳۰۰۰۰ و C32 برای ۳۶۰۰۰ است، به شرط آنکه سایز سیم و مقدار بیشینه‌ی حفاظت مجاز روی پلاک کولر هم آن را تأیید کنند. مقدار دقیق را در ادامه گام‌به‌گام محاسبه می‌کنیم.
بیمتال رله حرارتی رنج 1 تا 1.6 آمپر مناسب کنتاکتور 9A، 12A، 18A هیوندای Hyundai
1,574,100 تـومان
اهمیت کلید مینیاتوری در سیستم برق کولر گازی
کلید مینیاتوری یا MCB یک قطع‌کننده‌ی مدار است که وظیفه‌ی اصلی آن حفاظت مدار در برابر جریان اضافی ناشی از اضافه بار الکتریکی و اتصال کوتاه است. در کولر گازی این حفاظت اهمیت ویژه‌ای دارد، چون دستگاه توان نسبتاً بالایی مصرف می‌کند و در لحظه‌ی راه‌اندازی جریان هجومی قابل‌توجهی از شبکه می‌کشد. انتخاب نادرست آمپر دو نتیجه‌ی متضاد دارد:
- آمپر کمتر از حد نیاز: کلید مدام قطع می‌شود، به‌خصوص هنگام استارت کولر. این موضوع علاوه بر مزاحمت، به کمپرسور هم فشار می‌آورد، چون چرخه‌ی خاموش و روشن مکرر برایش مضر است.
- آمپر بیشتر از حد نیاز: در اضافه‌بار یا اتصال کوتاه، کلید به‌موقع عمل نمی‌کند و سیم‌کشی داغ می‌شود. نتیجه می‌تواند آسیب به کابل، آتش‌سوزی یا سوختن کولر باشد. در این حالت عملاً حفاظتی وجود ندارد.

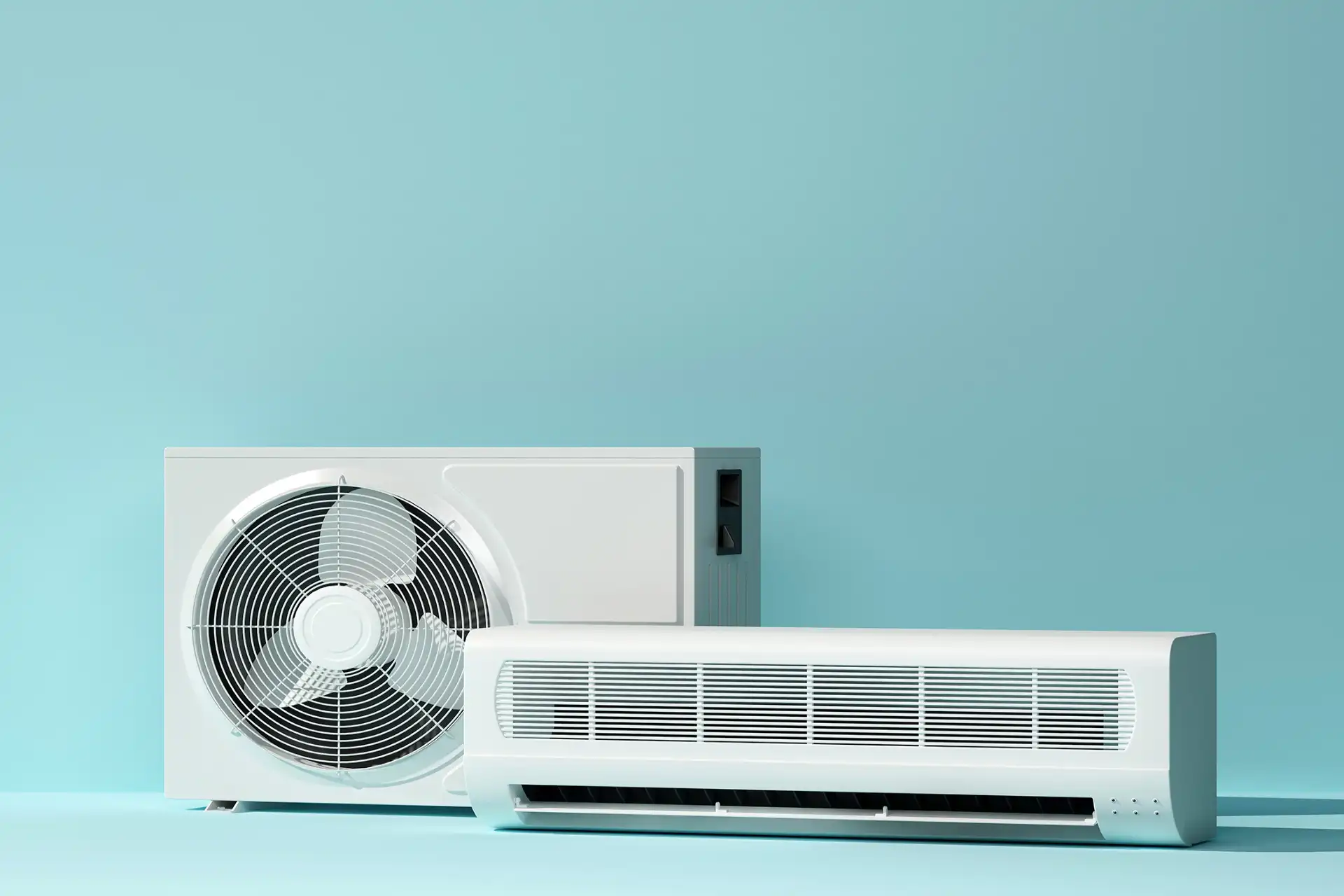

آشنایی با پارامترهای الکتریکی کولر گازی
برای انتخاب آمپر کلید باید چند مشخصه‌ی کولر را بشناسید. این اطلاعات روی پلاک دستگاه یا در دفترچه‌ی راهنما درج شده است.
ظرفیت سرمایشی
ظرفیت سرمایشی با واحد BTU بر ساعت بیان می‌شود. BTU یک واحد الکتریکی نیست، اما هرچه ظرفیت بالاتر باشد، توان و جریان مصرفی هم بیشتر می‌شود. ظرفیت‌های رایج: ۹۰۰۰، ۱۲۰۰۰، ۱۸۰۰۰، ۲۴۰۰۰، ۳۰۰۰۰، ۳۶۰۰۰ و بالاتر. توجه کنید که جریان دقیق به راندمان (برچسب انرژی) هم بستگی دارد، پس دو کولر هم‌ظرفیت ممکن است جریان متفاوتی داشته باشند.
توان مصرفی
توان مصرفی با وات یا کیلووات مشخص می‌شود و شامل کمپرسور، فن‌ها و سایر اجزای الکتریکی است. در محاسبه‌ی جریان باید توان ورودی (مصرفی) را به کار ببرید، نه توان سرمایشی.
ولتاژ کاری
بیشتر کولرهای گازی خانگی تک‌فاز و با ولتاژ حدود ۲۲۰ تا ۲۴۰ ولت کار می‌کنند. در ظرفیت‌های خیلی بالا یا صنعتی ممکن است سه‌فاز باشند (که در آن صورت کلید ۳ پل لازم است).
جریان نامی
جریان نامی مهم‌ترین پارامتر برای انتخاب آمپر کلید است. این مقدار معمولاً با عنوان «Rated Current» یا «Max. Current» روی پلاک (بر حسب آمپر) نوشته شده و مبنای اصلی انتخاب است.
جریان راه‌اندازی
جریانی که کمپرسور در لحظه‌ی استارت می‌کشد، معمولاً ۳ تا ۷ برابر جریان نامی است و فقط برای چند صدم تا چند دهم ثانیه وجود دارد. کلید مینیاتوری باید این جریان لحظه‌ای را بدون قطع تحمل کند. همین موضوع نوع کلید (منحنی قطع) را تعیین می‌کند.
ضریب توان
برای بارهای موتوری مثل کمپرسور، ضریب توان معمولاً کمتر از ۱ است (مثلاً ۰٫۸ تا ۰٫۹۵). اگر جریان روی پلاک نبود و فقط توان را داشتید، جریان تک‌فاز از این فرمول به دست می‌آید:
I = P ÷ (V × Cos φ)
که I جریان بر حسب آمپر، P توان ورودی بر حسب وات، V ولتاژ بر حسب ولت و Cos φ ضریب توان است. برای سه‌فاز، V را در √۳ ضرب کنید (I = P ÷ (√۳ × V × Cos φ)).
بیشینه‌ی حفاظت مجاز روی پلاک (MOCP)
روی پلاک بسیاری از کولرها عبارتی مثل Max. Overcurrent Protection، Max. Fuse یا MOCP درج شده است. این عدد، بزرگ‌ترین آمپر کلید یا فیوزی است که سازنده اجازه می‌دهد. آمپر کلید شما نباید از این مقدار بیشتر شود.

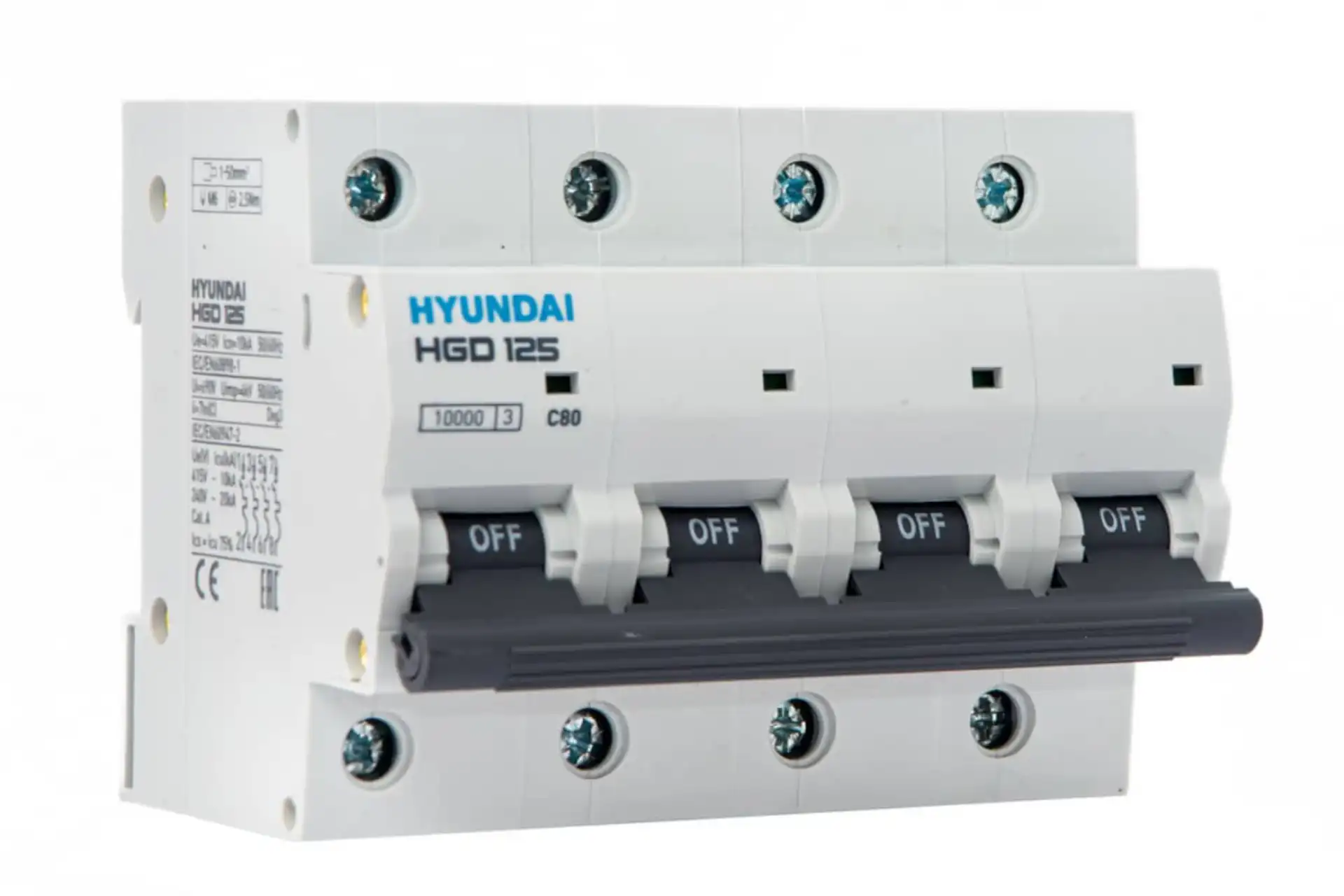

انواع کلید مینیاتوری و منحنی‌های قطع
منحنی قطع تعیین می‌کند کلید در چند برابر جریان نامی خودش فوراً عمل کند. به‌دلیل جریان هجومی کمپرسور، انتخاب منحنی درست اهمیت زیادی دارد.
- نوع B (روشنایی): در ۳ تا ۵ برابر جریان نامی قطع می‌کند. برای بارهای مقاومتی و روشنایی مناسب است و برای کولر گازی توصیه نمی‌شود، چون در استارت کمپرسور احتمال قطع ناخواسته دارد.
- نوع C (موتوری، استاندارد کولر گازی): در ۵ تا ۱۰ برابر جریان نامی قطع می‌کند. جریان هجومی کمپرسور را بدون قطع ناخواسته تحمل می‌کند و رایج‌ترین گزینه برای کولر، پمپ، ماشین لباسشویی و لوازم موتوری خانگی است.
- نوع D (قدرت): در ۱۰ تا ۲۰ برابر جریان نامی قطع می‌کند. برای بارهای صنعتی سنگین و ترانسفورماتور مناسب است. برای کولر خانگی بیش از حد محافظه‌کارانه است و فقط با تشخیص کارشناس استفاده می‌شود.
بنابراین برای کولر گازی خانگی، کلید مینیاتوری نوع C گزینه‌ی استاندارد و ایده‌آل است.

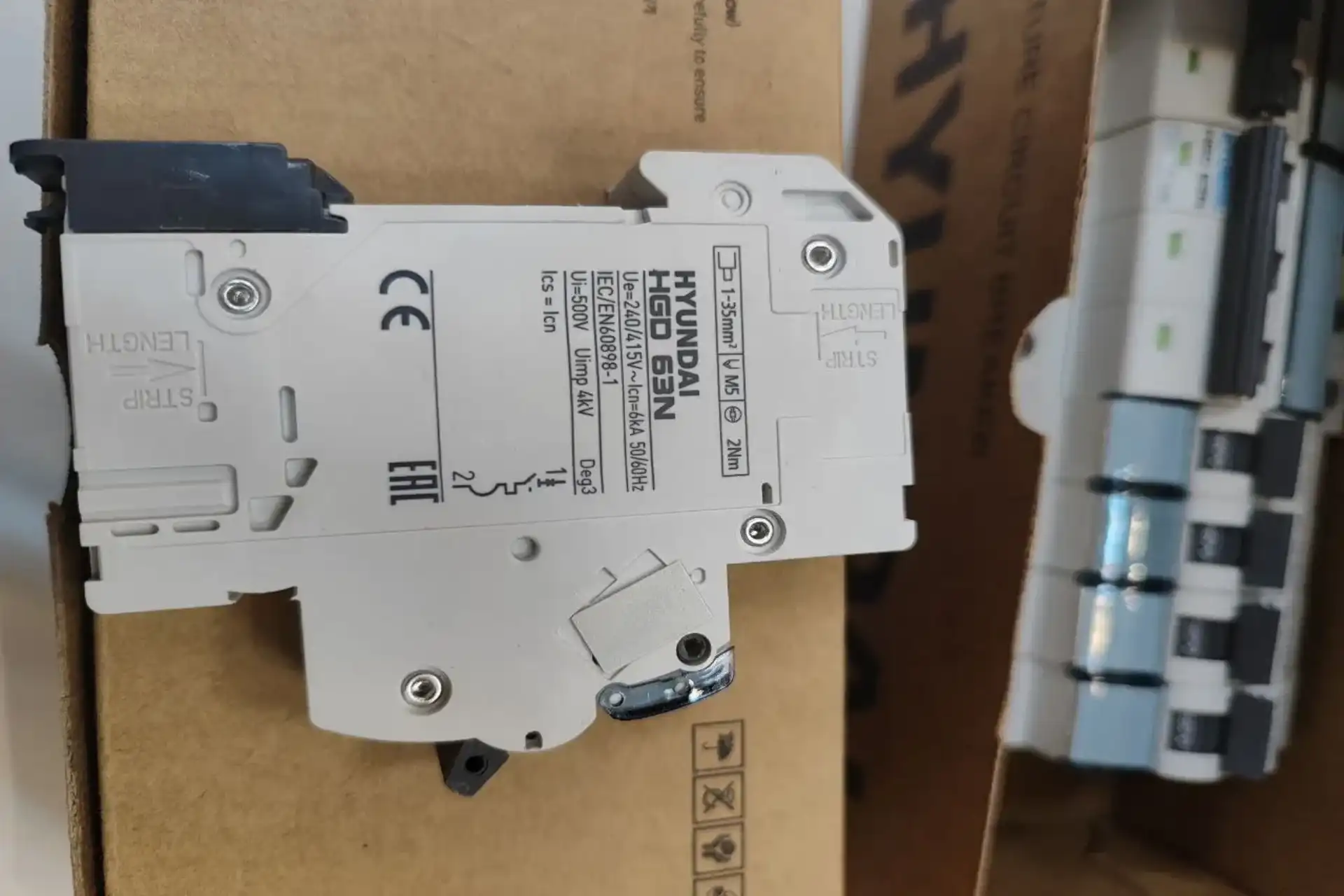

مراحل گام به گام انتخاب بهترین آمپر کلید مینیاتوری برای کولر گازی
۱. شناسایی جریان نامی کولر
پلاک مشخصات (کنار یا پشت یونیت) را بخوانید و «Rated Current» یا «Max. Current» را پیدا کنید. اگر فقط توان، ولتاژ و ضریب توان را دارید، از فرمول بالا استفاده کنید.
مثال: کولر ۱۸۰۰۰ BTU با توان ورودی ۲۰۰۰ وات، ولتاژ ۲۲۰ ولت و ضریب توان ۰٫۹: جریان نامی = ۲۰۰۰ ÷ (۲۲۰ × ۰٫۹) ≈ ۱۰٫۱ آمپر
۲. تعیین نوع کلید
به‌دلیل جریان راه‌اندازی بالای کمپرسور، حتماً منحنی C انتخاب کنید.
۳. انتخاب آمپر کلید
آمپر کلید باید سه شرط را هم‌زمان رعایت کند:
- از جریان نامی کولر بیشتر باشد. قاعده‌ی عملی این است که آمپر کلید حدود ۱٫۲۵ تا ۱٫۵ برابر جریان نامی باشد. این حاشیه جلوی قطع کاذب در هوای گرم (که عنصر حرارتی کلید حساس‌تر می‌شود) را می‌گیرد.
- از ظرفیت حمل جریان سیم کمتر یا مساوی باشد (مرحله‌ی ۴).
- از بیشینه‌ی حفاظت مجاز روی پلاک (MOCP) بیشتر نباشد.
در مثال بالا: ۱۰٫۱ × ۱٫۲۵ ≈ ۱۲٫۶ و ۱۰٫۱ × ۱٫۵ ≈ ۱۵٫۲. نزدیک‌ترین آمپر استاندارد کلید (۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰) در این محدوده ۱۶ آمپر است، پس C16 مناسب است (به شرط سیم ۲٫۵ میلی‌متر مربع و MOCP حداقل ۱۶).
اگر این سه شرط با هم نخواند، آمپر را بالا نبرید. سیم را تقویت کنید یا با نصاب مشورت کنید.

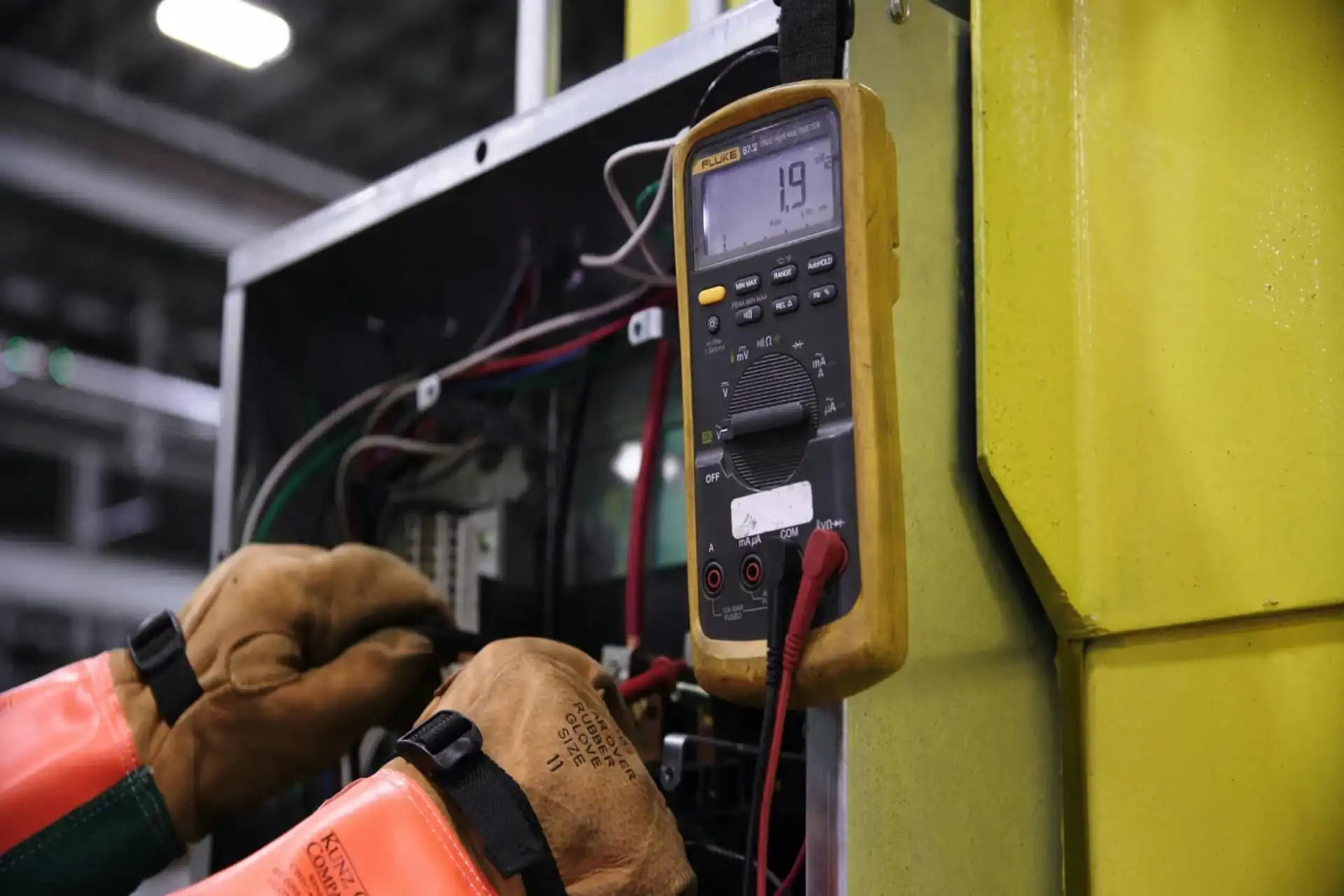

۴. بررسی سایز سیم‌کشی
این مرحله حیاتی است و اغلب نادیده گرفته می‌شود. آمپر کلید باید همیشه کمتر یا مساوی ظرفیت حمل جریان سیم باشد. کلید بزرگ روی سیم نازک یعنی در اضافه‌بار، سیم داغ می‌شود و قبل از قطع کلید ممکن است ذوب شود یا آتش بگیرد.
ظرفیت تقریبی سیم مسی با عایق PVC در شرایط مرجع (توکار، دمای ۳۰ درجه) و آمپر پیشنهادی کلید:
| سایز سیم (mm²) | ظرفیت حمل جریان (تقریبی) | حداکثر آمپر کلید پیشنهادی |
|---|---|---|
| ۱٫۵ | ۱۳ تا ۱۵ آمپر | C10 |
| ۲٫۵ | ۱۸ تا ۲۱ آمپر | C16 (در شرایط مناسب تا C20) |
| ۴ | ۲۵ تا ۲۸ آمپر | C25 |
| ۶ | ۳۲ تا ۳۶ آمپر | C32 |
توجه: این اعداد برای شرایط مرجع است. اگر سیم داخل لوله‌ی شلوغ، زیر سقف گرم یا در کنار چند کابل دیگر قرار دارد، ظرفیت واقعی کمتر است و باید ضریب کاهش اعمال شود. در مثال بالا (C16)، سیم باید حداقل ۲٫۵ میلی‌متر مربع باشد. با سیم ۱٫۵، کلید ۱۶ آمپر خطرناک است و باید کلید ۱۰ آمپر انتخاب شود (در صورتی که جریان نامی کولر اجازه دهد) یا سیم تعویض شود.
جدول پیشنهادی آمپر کلید مینیاتوری برای کولرهای گازی رایج
جدول زیر برای برق تک‌فاز ۲۲۰ تا ۲۴۰ ولت و کلید نوع C است. جریان‌ها تقریبی‌اند و همیشه باید به پلاک دستگاه مراجعه کنید.
| ظرفیت کولر (BTU/h) | جریان نامی تقریبی (آمپر) | آمپر پیشنهادی کلید (نوع C) | حداقل سایز سیم (mm²) |
|---|---|---|---|
| ۹۰۰۰ | ۴ تا ۶ | C10 | ۱٫۵ (۲٫۵ ترجیحاً) |
| ۱۲۰۰۰ | ۵ تا ۸ | C10 یا C16 | ۲٫۵ |
| ۱۸۰۰۰ | ۸ تا ۱۱ | C16 | ۲٫۵ |
| ۲۴۰۰۰ | ۱۱ تا ۱۵ | C20 | ۴ |
| ۳۰۰۰۰ | ۱۴ تا ۱۸ | C25 | ۴ |
| ۳۶۰۰۰ و بالاتر | ۱۷ تا ۲۲ | C32 | ۶ |
نکته: در این جدول کلیدی بزرگ‌تر از ظرفیت سیم پیشنهاد نشده است. مثلاً برای ۳۶۰۰۰ BTU، کلید C40 روی سیم ۶ میلی‌متر مربع مجاز نیست و نیاز به سیم ۱۰ میلی‌متر مربع دارد.
کولر اینورتر
در کولر اینورتر جریان راه‌اندازی معمولاً کمتر از کولر معمولی است، چون سرعت کمپرسور به‌تدریج بالا می‌رود. اما این موضوع آمپر پیشنهادی را به‌طور محسوس تغییر نمی‌دهد. همان اصول بالا صادق است و نوع C همچنان توصیه می‌شود. جریان بیشینه را از پلاک بخوانید.
خط مجزا و کلید محافظ جان برای کولر گازی
- خط مجزا: کولر را از یک خط اختصاصی و جدا از مدار پریز و روشنایی تغذیه کنید و کلید مینیاتوری آن را در تابلو بگذارید.
- ارت: اتصال ارت کولر باید سالم باشد.
- کلید محافظ جان (RCD) ۳۰ میلی‌آمپر: برای حفاظت در برابر برق‌گرفتگی توصیه می‌شود. آمپر RCD باید برابر یا بیشتر از آمپر کلید مینیاتوری بالادست آن باشد. استفاده از RCBO (ترکیب کلید مینیاتوری و محافظ جان) هم رایج است.
- برای کولر سه‌فاز: از کلید مینیاتوری ۳ پل نوع C استفاده کنید.
نکات مهم و اشتباهات رایج در انتخاب کلید مینیاتوری برای کولر گازی
- توجه به استاندارد: از کلیدهای باکیفیت و دارای نشان استاندارد معتبر استفاده کنید. کلید نامرغوب ممکن است در لحظه‌ی بحرانی عمل نکند.
- عدم افزایش خودسرانه آمپر: اگر کلید مینیاتوری مدام می‌پرد، آن را با کلید بزرگ‌تر عوض نکنید، مگر اینکه از ظرفیت سیم و MOCP مطمئن باشید. قطع مکرر معمولاً نشانه‌ی مشکل در سیم‌کشی، اتصال شل، ولتاژ پایین، کمپرسور یا ناهماهنگی کلید با بار است و باید علت رفع شود.
- همخوانی با ظرفیت سیم: آمپر کلید همیشه باید متناسب با ظرفیت سیم باشد. این مهم‌ترین نکته‌ی ایمنی است.
- استفاده از نوع B برای کولر: بیشترین دلیل قطع ناخواسته در استارت است.
- اتصال شل ترمینال: اتصال سست باعث گرما و قطع کلید می‌شود. پیچ ترمینال‌ها را بررسی کنید.
- مشاوره با متخصص: اگر درباره‌ی انتخاب مطمئن نیستید، از برقکار یا تکنسین مجاز کمک بگیرید. تغییر در تابلو و سیم‌کشی باید توسط فرد مجاز انجام شود.
- نصب و نگهداری: نصب درست در تابلو و بررسی دوره‌ای کلید و اتصالات اهمیت دارد.
سوالات متداول
کولر گازی ۱۲۰۰۰ چند آمپر کلید مینیاتوری نیاز دارد؟
معمولاً C10 یا C16، بسته به جریان روی پلاک (حدود ۵ تا ۸ آمپر)، سایز سیم و MOCP. با سیم ۲٫۵ میلی‌متر مربع هر دو گزینه ممکن است.
برای کولر ۱۸۰۰۰ چه کلیدی مناسب است؟
معمولاً C16 با سیم ۲٫۵ میلی‌متر مربع. اگر جریان پلاک نزدیک ۱۱ آمپر است و MOCP اجازه می‌دهد، همین انتخاب صحیح است.
کولر ۲۴۰۰۰ چند آمپر فیوز می‌خواهد؟
معمولاً C20 با سیم ۴ میلی‌متر مربع. C25 فقط وقتی مناسب است که پلاک اجازه دهد و سیم ظرفیت کافی داشته باشد.
کلید مینیاتوری C بهتر است یا D برای کولر گازی؟
برای کولر خانگی نوع C. نوع D برای بارهای صنعتی با جریان هجومی خیلی زیاد است.
چرا کلید مینیاتوری کولر گازی هنگام استارت می‌پرد؟
دلایل رایج: انتخاب نوع B، آمپر کمتر از نیاز، اتصال شل، افت ولتاژ، خرابی کمپرسور یا کلید فرسوده. قبل از بزرگ‌تر کردن کلید، علت را بررسی کنید.
آیا می‌توان آمپر کلید را بیشتر از جریان نامی گرفت؟
بله، ولی در حد حاشیه‌ی مناسب (حدود ۱٫۲۵ تا ۱٫۵ برابر) و بدون عبور از ظرفیت سیم و MOCP روی پلاک.
نتیجه‌گیری
انتخاب بهترین آمپر کلید مینیاتوری برای کولر گازی یک تصمیم فنی مهم است که مستقیماً بر ایمنی، کارکرد و عمر دستگاه اثر می‌گذارد. ملاک اصلی سه چیز است: جریان نامی دستگاه، ظرفیت حمل جریان سیم‌کشی و بیشینه‌ی حفاظت مجاز روی پلاک. بهترین نوع برای کولر گازی کلید منحنی C است. در صورت هرگونه تردید، به یک متخصص برق مجاز مراجعه کنید. امیدواریم این مقاله از مکث ولتاژ برای شما مفید بوده باشد.
