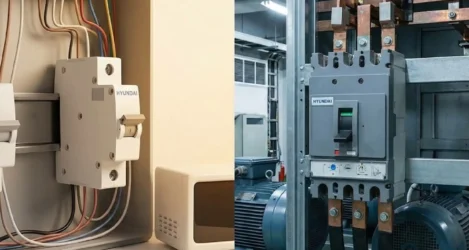

حفاظت تجهیزات در برابر اضافه‌بار و اتصال کوتاه، یکی از اصلی‌ترین الزامات هر تابلو برق است. دو تجهیز رایج برای این کار، کلید مینیاتوری (MCB) و کلید اتوماتیک (MCCB) هستند. هر دو مدار را هنگام خطا قطع می‌کنند، اما در جریان نامی، قدرت قطع، قابلیت تنظیم و محل مصرف تفاوت اساسی دارند.
پاسخ کوتاه: کلید مینیاتوری برای مدارهای نهایی با جریان کم (معمولاً تا ۶۳ آمپر و حداکثر ۱۲۵ آمپر) و قدرت قطع حدود ۶ تا ۱۰ کیلوآمپر ساخته شده و تنظیم‌ناپذیر است. کلید اتوماتیک برای جریان‌های بالاتر (معمولاً ۱۶ تا ۱۶۰۰ آمپر) و قدرت قطع ۲۵ تا ۱۰۰ کیلوآمپر یا بیشتر ساخته شده و در بیشتر مدل‌ها قابل تنظیم است.
انتخاب اشتباه یکی از این دو، علاوه بر هزینه‌ی اضافه، می‌تواند باعث قطع‌نشدن به‌موقع جریان اتصال کوتاه، آسیب به تابلو و در بدترین حالت آتش‌سوزی شود. در این مقاله از مکث ولتاژ، این دو کلید را مقایسه می‌کنیم و در پایان راهنمای عملی انتخاب را هم می‌آوریم.
کلید مینیاتوری (MCB) چیست؟
کلید مینیاتوری (Miniature Circuit Breaker) یک کلید حفاظتی کوچک برای مدارهای فشار ضعیف است که جای فیوز را در تابلوهای مسکونی، اداری و بخش فرمان تابلوهای صنعتی گرفته است. استاندارد رایج آن برای مصارف خانگی IEC 60898-1 است.
مکانیزم عملکرد کلید مینیاتوری
- حفاظت حرارتی (بی‌متال): برای اضافه‌بار. جریان کمی بالاتر از حد مجاز، تیغه‌ی بی‌متال را گرم و خم می‌کند و پس از تأخیر زمانی، مدار قطع می‌شود. هرچه اضافه‌بار بیشتر باشد، قطع سریع‌تر انجام می‌شود.
- حفاظت مغناطیسی (سیم‌پیچ): برای اتصال کوتاه. جریان خیلی زیاد، سیم‌پیچ را فعال می‌کند و کلید در کسری از ثانیه عمل می‌کند.
منحنی‌های B، C و D
منحنی قطع مغناطیسی تعیین می‌کند کلید در چند برابر جریان نامی (In) فوراً عمل کند:
| منحنی | جریان قطع مغناطیسی | کاربرد معمول |
|---|---|---|
| B | ۳ تا ۵ برابر In | روشنایی، بارهای مقاومتی و کابل‌های طولانی |
| C | ۵ تا ۱۰ برابر In | پریز و بارهای عمومی، موتورهای کوچک |
| D | ۱۰ تا ۲۰ برابر In | بارهای با جریان هجومی زیاد، ترانسفورماتور و موتور |
کاربرد کلید مینیاتوری
- مدارهای روشنایی و پریز ساختمان‌ها
- محافظت لوازم و مدارهای نهایی
- بخش فرمان تابلوهای صنعتی
کلید اتوماتیک (MCCB) چیست؟
کلید اتوماتیک یا MCCB (Molded Case Circuit Breaker) کلید حفاظتی با بدنه‌ی قالب‌گیری‌شده است که برای جریان‌ها و سطح اتصال کوتاه بالاتر ساخته می‌شود. استاندارد اصلی آن IEC 60947-2 است و برای نصب و بهره‌برداری در محیط‌های تجاری و صنعتی طراحی شده است.
نوع واحد تریپ
- حرارتی مغناطیسی: حفاظت اضافه‌بار با عنصر حرارتی و اتصال کوتاه با عنصر مغناطیسی. در بسیاری از مدل‌ها جریان حرارتی و مغناطیسی قابل تنظیم است.
- الکترونیکی: تنظیم دقیق‌تر جریان و زمان قطع در بخش‌های اضافه‌بار، اتصال کوتاه با تأخیر و اتصال کوتاه آنی، با دقت بالاتر در شرایط دمایی مختلف.
کاربرد کلید اتوماتیک
- کلید ورودی تابلوهای توزیع
- حفاظت فیدرهای پرجریان
- حفاظت موتور، ترانسفورماتور و ژنراتور (با انتخاب مدل و تنظیم مناسب)
- تابلوهای کارخانه، بیمارستان و مجتمع‌های تجاری
مقایسه سریع کلید مینیاتوری و کلید اتوماتیک (جدول)
| ویژگی | کلید مینیاتوری (MCB) | کلید اتوماتیک (MCCB) |
|---|---|---|
| جریان نامی | معمولاً ۲ تا ۶۳ آمپر (تا ۱۲۵ آمپر در برخی مدل‌ها) | معمولاً ۱۶ تا ۱۶۰۰ آمپر (تا ۲۵۰۰ آمپر در برخی سری‌ها) |
| قدرت قطع | معمولاً ۶ تا ۱۰ کیلوآمپر (تا ۱۵ تا ۲۵ کیلوآمپر در برخی مدل‌ها) | معمولاً ۱۶ تا ۱۵۰ کیلوآمپر (رایج: ۲۵ تا ۱۰۰) |
| قابلیت تنظیم | ثابت | در بیشتر مدل‌ها قابل تنظیم |
| لوازم جانبی | محدودتر (کنتاکت کمکی، شنت‌تریپ، کنتاکت آلارم) | متنوع (موتور، شنت، زیرولتاژ، مانیتورینگ) |
| جرقه‌گیر | کوچک | بزرگ و پیشرفته |
| استقامت و چرخه کاری | مناسب بارهای سبک و قطع و وصل کم | طراحی شده برای کار سنگین‌تر |
| تعمیر | غیرقابل تعمیر (تعویضی) | بدنه‌ی بسته؛ معمولاً تعویض، با امکان تعویض برخی اجزا |
| تأثیر دمای محیط | حساس (نیاز به ضریب کاهش) | مدل الکترونیکی پایدارتر |
| نصب | ریل DIN، عرض حدود ۱۸ میلی‌متر برای هر پل | معمولاً پیچ‌شده روی صفحه یا ریل |
| قیمت | کم | بالاتر |
۹ تفاوت کلیدی کلید مینیاتوری و کلید اتوماتیک

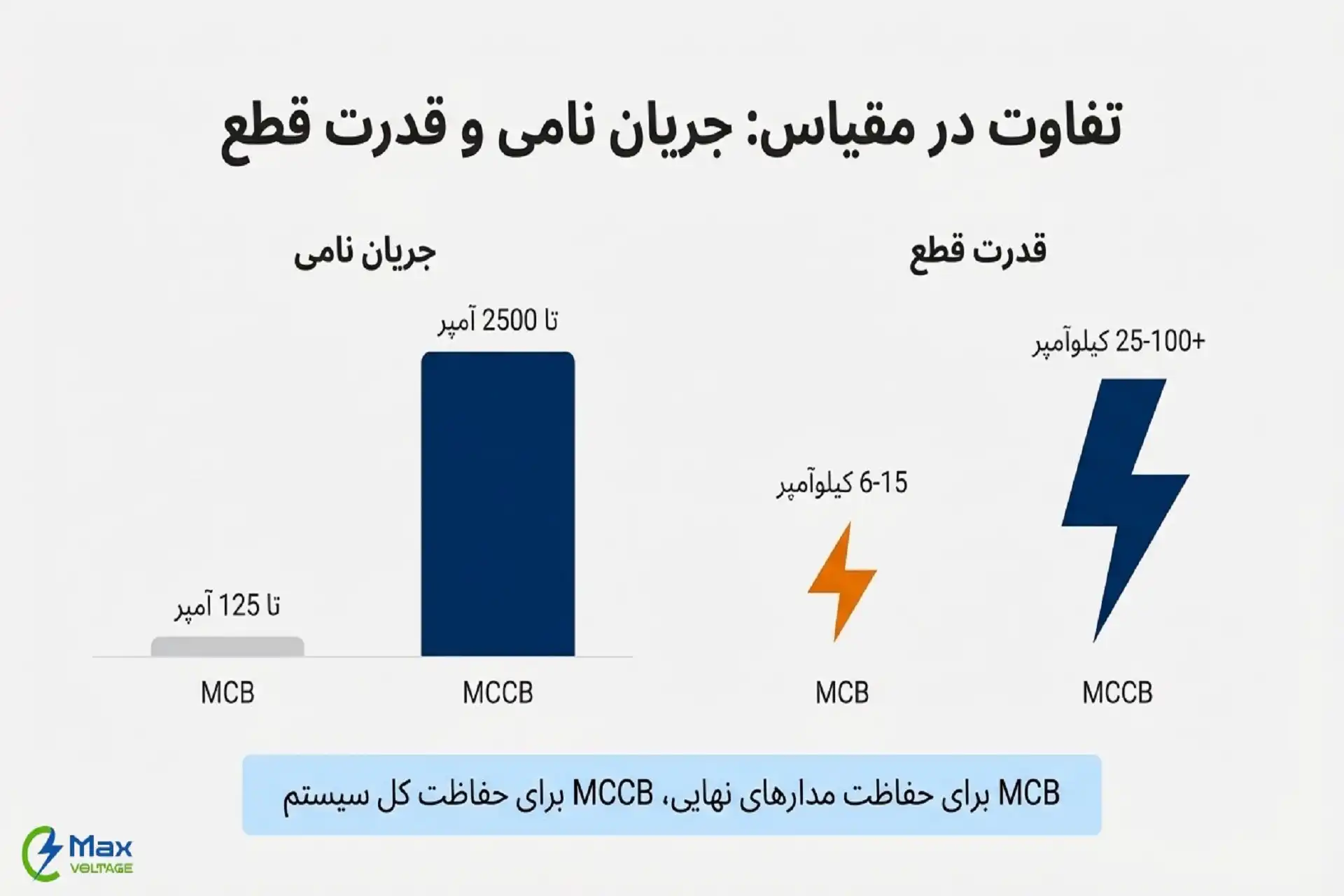

۱. جریان نامی
کلید مینیاتوری معمولاً از ۲ تا ۶۳ آمپر استفاده می‌شود و مدل‌های ۸۰، ۱۰۰ و ۱۲۵ آمپر نیز وجود دارند. کلید اتوماتیک محدوده‌ی بسیار وسیع‌تری دارد، معمولاً از ۱۶ تا ۱۶۰۰ آمپر و در برخی سری‌ها تا ۲۵۰۰ آمپر. برای جریان‌های بالاتر از این، معمولاً از کلید هوایی (ACB) استفاده می‌شود.
۲. قدرت قطع (Icu و Ics)
قدرت قطع بیشینه‌ی جریان اتصال کوتاهی است که کلید می‌تواند بدون آسیب جدی قطع کند. دو مقدار را باید بشناسید:
- Icu: قدرت قطع نهایی. بعد از قطع در این سطح ممکن است کلید دیگر قابل استفاده نباشد.
- Ics: قدرت قطع سرویس، که معمولاً درصدی از Icu است. بعد از قطع در این سطح کلید باید همچنان قابل کار باشد.
کلید مینیاتوری معمولاً ۶ تا ۱۰ کیلوآمپر (و در بعضی مدل‌ها تا ۲۵ کیلوآمپر) قدرت قطع دارد. کلید اتوماتیک از ۱۶ تا ۱۵۰ کیلوآمپر ساخته می‌شود که برای نقاط نزدیک به ترانسفورماتور و پست مناسب است.
قاعده‌ی اصلی: قدرت قطع کلید باید بزرگ‌تر یا مساوی جریان اتصال کوتاه محتمل در نقطه‌ی نصب باشد.

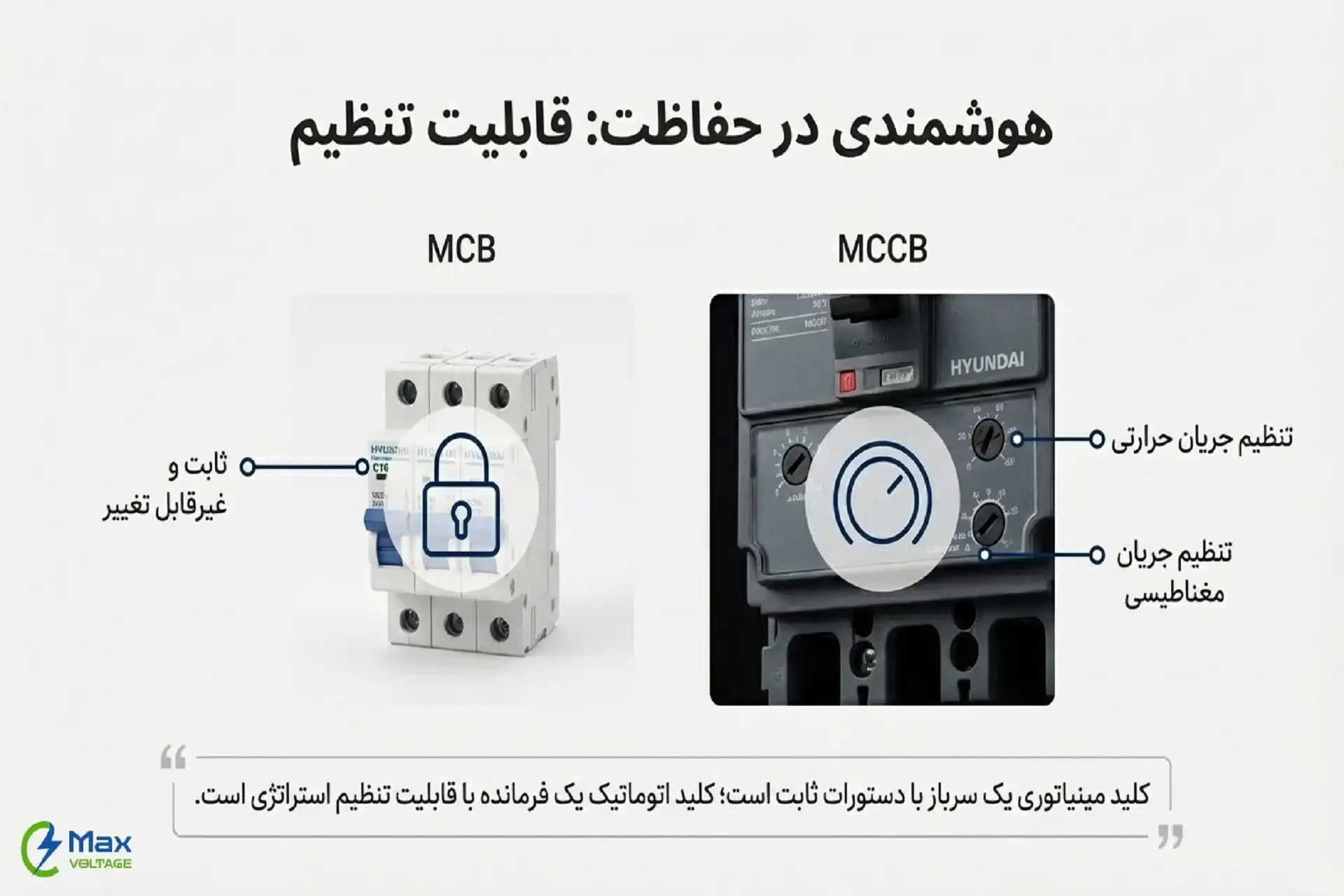

۳. قابلیت تنظیم
کلید مینیاتوری ثابت است. مثلاً کلید ۲۰ آمپر تیپ C همیشه با همان منحنی عمل می‌کند. در کلید اتوماتیک حرارتی مغناطیسی، جریان قطع حرارتی و در مدل‌های بزرگ‌تر جریان مغناطیسی قابل تنظیم است. در مدل الکترونیکی علاوه بر آن، تأخیر زمانی قطع (برای هماهنگی حفاظتی) هم تنظیم می‌شود.

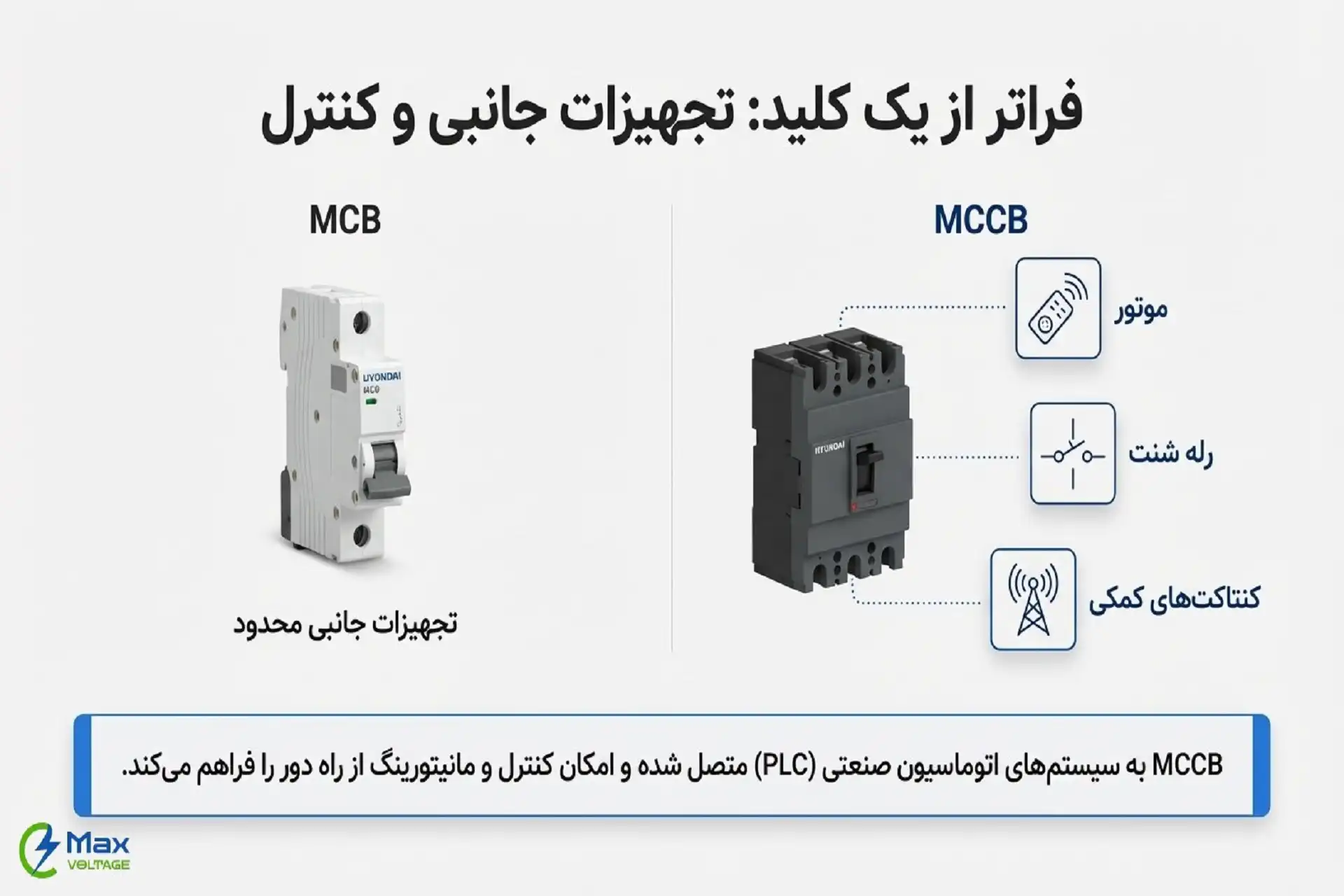

۴. لوازم جانبی و کنترل از راه دور
کلید مینیاتوری هم لوازم جانبی دارد (کنتاکت کمکی، کنتاکت آلارم، شنت‌تریپ، رله زیرولتاژ و ماژول موتوری در برخی سری‌ها)، اما تنوع آن محدود است. کلید اتوماتیک گستره‌ی کامل‌تری از لوازم جانبی دارد، از جمله موتور (برای وصل و قطع از راه دور)، رله شنت، رله زیرولتاژ، کنتاکت‌های کمکی و ماژول‌های ارتباطی برای اتصال به PLC و سیستم‌های مانیتورینگ.
۵. ساختار و ابعاد
کلید مینیاتوری کوچک است و هر پل آن حدود ۱۸ میلی‌متر عرض دارد و روی ریل DIN نصب می‌شود. کلید اتوماتیک بدنه‌ی قالب‌گیری‌شده، ابعاد بزرگ‌تر و بدنه‌ی مقاوم‌تر دارد و معمولاً با پیچ روی صفحه‌ی تابلو نصب می‌شود (مدل‌های کوچک ممکن است روی ریل هم نصب شوند).

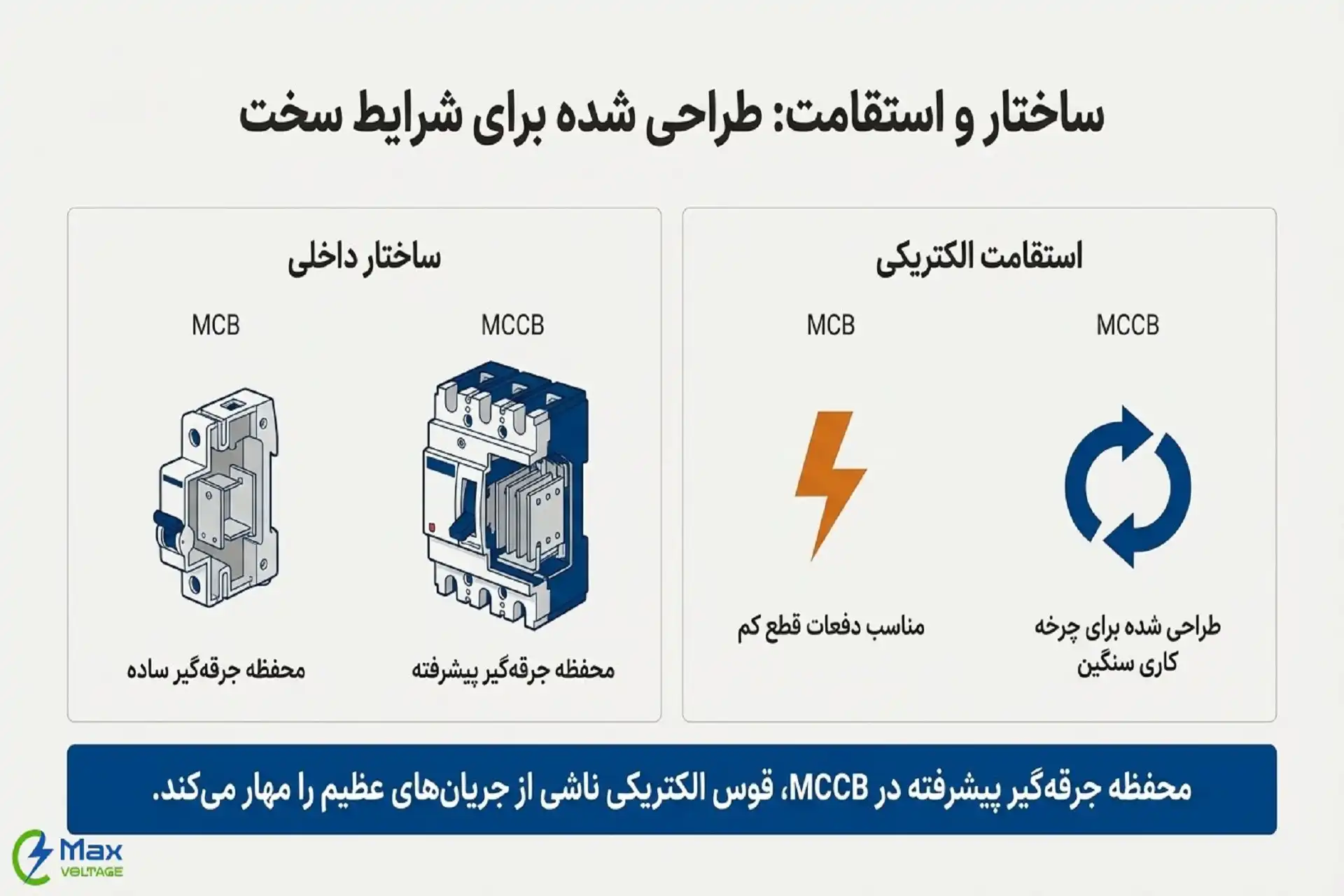

۶. محفظه‌ی جرقه‌گیر
هنگام قطع جریان زیاد، قوس الکتریکی شدیدی بین کنتاکت‌ها ایجاد می‌شود. جرقه‌گیر قوس را به قطعات کوچک‌تر تقسیم و خنک می‌کند. در کلید اتوماتیک این محفظه بزرگ‌تر و پیشرفته‌تر است تا انرژی قوس جریان‌های بالا را تحمل کند.
۷. استقامت مکانیکی و الکتریکی
کلید اتوماتیک برای شرایط کاری سنگین‌تر طراحی شده و کنتاکت‌های مقاوم‌تری دارد. اما نکته‌ی مهم این است که هیچ‌کدام برای قطع و وصل مکرر روزمره‌ی بار (مثلاً استارت و استوپ موتور) مناسب نیستند. این کار وظیفه‌ی کنتاکتور است. استفاده‌ی مکرر از کلید حفاظتی به‌عنوان کلید فرمان، عمر کنتاکت‌ها را کم می‌کند.
۸. قابلیت تعمیر و نگهداری
کلید مینیاتوری یک قطعه‌ی تعویضی است. کلید اتوماتیک هم بدنه‌ی بسته دارد و تعمیر داخلی آن توصیه نمی‌شود. تفاوت در این است که در بعضی مدل‌ها واحد تریپ و لوازم جانبی قابل تعویض هستند. پس از قطع یک اتصال کوتاه شدید، هر دو کلید باید طبق دستور سازنده بازرسی و در صورت نیاز تعویض شوند.
۹. تأثیر دمای محیط
عنصر حرارتی هر دو نوع (مینیاتوری و حرارتی مغناطیسی) تحت تأثیر دمای داخل تابلو است. در تابلوهای پرحرارت یا کلیدهای چسبیده به هم ممکن است قطع کاذب رخ دهد و جریان مجاز باید با ضریب کاهش دما محاسبه شود. کلید اتوماتیک با تریپ الکترونیکی معمولاً پایداری بیشتری دارد، ولی بی‌تأثیر از دما نیست و باید به دیتاشیت سازنده مراجعه کرد.

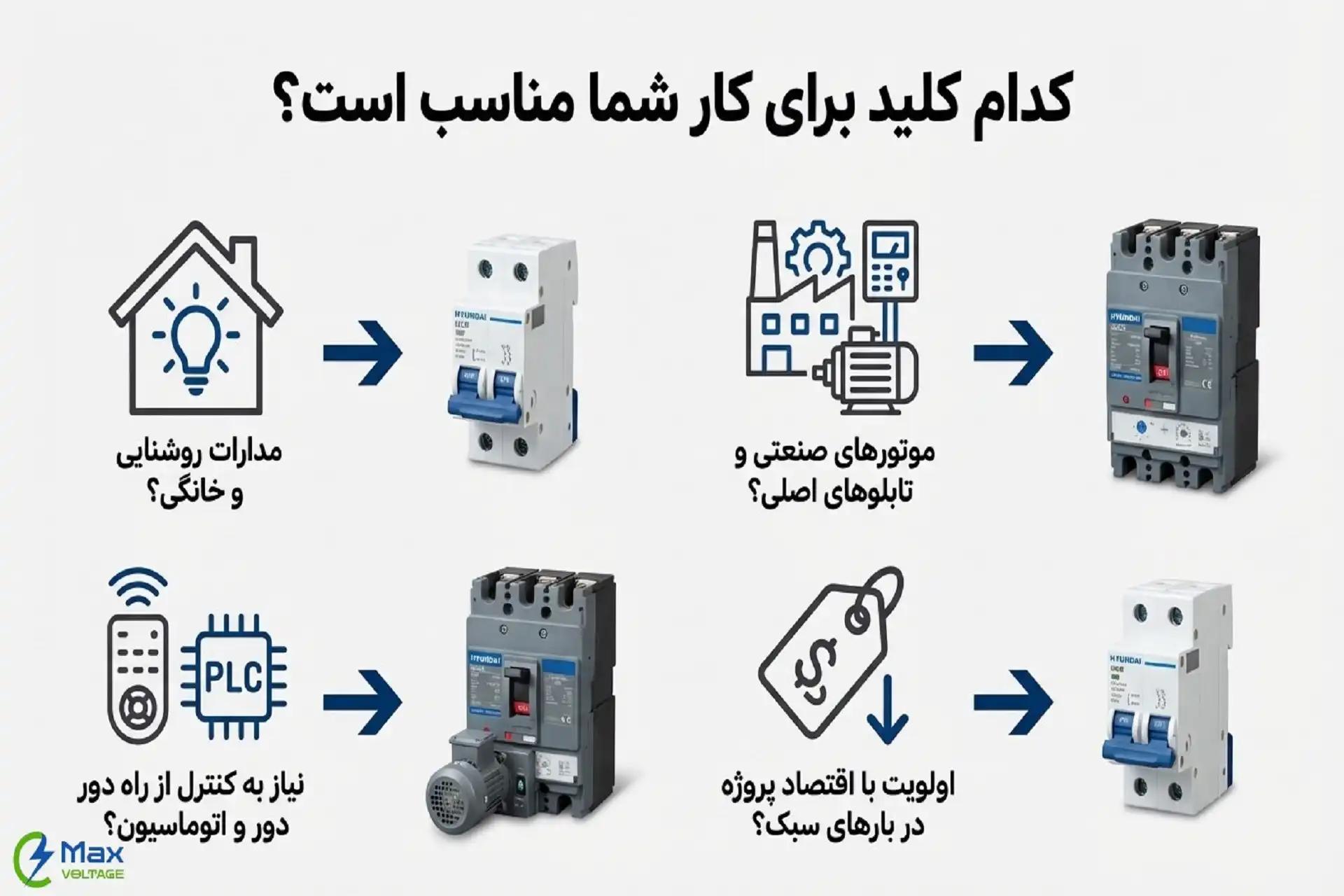

کدام کلید برای من مناسب است؟ (راهنمای انتخاب)
مراحل انتخاب
۱. جریان بار را محاسبه و جریان نامی کلید را متناسب با کابل و بار انتخاب کنید. ۲. جریان اتصال کوتاه محتمل در نقطه‌ی نصب را بدانید و قدرت قطع (Icu) بالاتر از آن انتخاب کنید. ۳. نوع بار (روشنایی، موتور، ترانسفورماتور) را برای انتخاب منحنی یا تنظیمات در نظر بگیرید. ۴. تعداد پل (۱ تا ۴ پل) و نیاز به کلید نول را مشخص کنید. ۵. هماهنگی حفاظتی با کلیدهای بالادست و پایین‌دست را بررسی کنید. ۶. دمای محیط تابلو را در محاسبات لحاظ کنید.
سناریوهای رایج
- مدار روشنایی یا پریز خانه و اداره: کلید مینیاتوری (معمولاً منحنی B یا C) بهترین و اقتصادی‌ترین گزینه است.
- ورودی تابلوی کوچک مسکونی: کلید مینیاتوری با قدرت قطع مناسب کافی است، به شرط آنکه جریان اتصال کوتاه محتمل از قدرت قطع آن بیشتر نباشد.
- ورودی تابلوی توزیع صنعتی یا فیدر پرجریان: کلید اتوماتیک. دلیل اصلی آن قدرت قطع بالا و قابلیت تنظیم است، نه صرفاً مقدار جریان.
- موتور: انتخاب فقط بر اساس «اتوماتیک یا مینیاتوری» کافی نیست. جریان هجومی استارت را باید در نظر گرفت. برای حفاظت موتور معمولاً از کلید حفاظت موتور (MPCB) یا کلید اتوماتیک مخصوص موتور همراه کنتاکتور و رله حرارتی استفاده می‌شود. کلید مینیاتوری منحنی D برای موتورهای کوچک قابل استفاده است.
- نیاز به قطع از راه دور یا اتصال به PLC: کلید اتوماتیک با موتور و رله شنت (یا مینیاتوری با ماژول‌های مربوط در مدل‌های سازگار).
هماهنگی حفاظتی (سلکتیویتی)
یکی از مواردی که در طراحی تابلو بیشتر نادیده گرفته می‌شود، سلکتیویتی است. یعنی هنگام اتصال کوتاه در یک مدار فرعی، فقط نزدیک‌ترین کلید بالادست آن مدار عمل کند، نه کلید ورودی که کل تابلو را خاموش می‌کند. تنظیم تأخیر زمانی و جریان در کلید اتوماتیک بالادست (به‌خصوص مدل الکترونیکی) و انتخاب هماهنگ کلیدهای پایین‌دست، شرط رسیدن به این هدف است. برای اطمینان از سلکتیویتی از جدول‌های هماهنگی سازنده استفاده کنید.
اشتباهات رایج در انتخاب کلید
- نادیده گرفتن قدرت قطع و فقط توجه به جریان نامی
- استفاده از کلید مینیاتوری با قدرت قطع کم در نزدیکی ترانسفورماتور
- استفاده از کلید حفاظتی به‌عنوان کلید فرمان
- نادیده گرفتن ضریب کاهش دما در تابلوهای فشرده
- انتخاب کلید مینیاتوری منحنی B برای بار با جریان هجومی بالا
- نبود بررسی سلکتیویتی بین کلید ورودی و فیدرها
سوالات متداول
تفاوت اصلی کلید مینیاتوری و کلید اتوماتیک چیست؟
تفاوت اصلی در جریان نامی، قدرت قطع و قابلیت تنظیم است. کلید مینیاتوری برای جریان و قدرت قطع کمتر و بدون تنظیم، و کلید اتوماتیک برای جریان و قدرت قطع بالاتر و (در بیشتر مدل‌ها) قابل تنظیم است.
MCB و MCCB یعنی چه؟
MCB مخفف Miniature Circuit Breaker (کلید مینیاتوری) و MCCB مخفف Molded Case Circuit Breaker (کلید اتوماتیک با بدنه‌ی قالب‌گیری‌شده) است.
آیا می‌توان به‌جای کلید اتوماتیک از کلید مینیاتوری استفاده کرد؟
فقط وقتی جریان نامی و قدرت قطع کلید مینیاتوری برای نقطه‌ی نصب کافی باشد و نیاز به تنظیم یا سلکتیویتی نباشد. در غیر این صورت نه.
قدرت قطع کلید یعنی چه؟
بیشینه‌ی جریان اتصال کوتاهی که کلید می‌تواند با ایمنی قطع کند. این مقدار باید از جریان اتصال کوتاه محتمل در محل نصب بیشتر باشد.
برای موتور کدام کلید بهتر است؟
بسته به توان و نوع راه‌اندازی، کلید حفاظت موتور (MPCB) یا کلید اتوماتیک مخصوص موتور همراه کنتاکتور و رله حرارتی. برای موتورهای خیلی کوچک، کلید مینیاتوری منحنی D هم استفاده می‌شود.
کلید اتوماتیک با ACB چه فرقی دارد؟
ACB (کلید هوایی) برای جریان‌های بسیار بالاتر (تا چند هزار آمپر)، قابلیت نگهداری و تنظیمات پیشرفته‌تر و معمولاً هزینه‌ی بیشتر طراحی می‌شود و در ورودی تابلوهای بزرگ به کار می‌رود.
جمع‌بندی
کلید مینیاتوری برای مدارهای نهایی و بارهای سبک، ارزان و کافی است. کلید اتوماتیک برای ورودی تابلو، فیدرهای پرجریان و نقاطی با جریان اتصال کوتاه بالا، که به تنظیم و هماهنگی حفاظتی نیاز دارند، انتخاب درست است. معیار اصلی انتخاب سه چیز است: جریان نامی، قدرت قطع بالاتر از جریان اتصال کوتاه محتمل، و نوع بار. از اینکه تا انتها همراه مکث ولتاژ بودید سپاسگزاریم.
