الکتروموتورهای صنعتی قلب تپنده خطوط تولید، کارخانجات و تاسیسات ساختمانی هستند. این تجهیزات در شرایط کاری واقعی با چالش‌های مخربی مانند نوسانات ولتاژ، اضافه‌بار مکانیکی روی شفت، گیرپاژ و قطع ناگهانی یکی از فازهای شبکه روبرو می‌شوند. خطاهایی از این دست در عرض چند ثانیه سیم‌پیچ موتور را داغ کرده و موجب سوختن کامل آن می‌گردند. استفاده از کلیدهای مینیاتوری ساده به تنهایی پاسخگوی این تهدیدات نیست.
برای پاسخ به نیاز حفاظت جامع، مهندسان برق از قطعه‌ای تخصصی به نام کلید حرارتی مغناطیسی یا MPCB بهره می‌برند. این تجهیز با ادغام سیستم‌های سنجش دما و میدان مغناطیسی در یک بدنه فشرده، سطح ایمنی الکتروموتورها را تضمین میکند. در این راهنمای جامع، ساختار فنی، عملکرد داخلی، تفاوت‌های کلیدی و نحوه تنظیم این قطعه بررسی می‌شود.
کلید حرارتی مغناطیسی (MPCB) چیست و چگونه کار میکند؟
کلید حرارتی مغناطیسی که در استاندارد بین‌المللی با نام MPCB (Motor Protection Circuit Breaker) شناخته می‌شود، یک تجهیز الکترومکانیکی حفاظتی است که به طور اختصاصی برای کنترل و ایمن‌سازی الکتروموتورها در برابر سه خطای عمده طراحی شده است: اضافه‌بار حرارتی، جریان اتصال کوتاه شدید و پدیده دوفاز شدن.
این قطعه با پایش مداوم جریان عبوری از هر سه فاز، در صورت بروز هرگونه رفتار غیرعادی، مسیر مدار قدرت را مستقیماً و به صورت خودکار قطع میکند. عملکرد داخلی کلید حرارتی از ترکیب سه مکانیزم مهندسی تشکیل شده است:
مکانیزم حفاظت حرارتی (مهار اضافه‌بار و داغ شدن موتور)
وقتی بار مکانیکی موتور به دلیل گیرپاژ یا فشار بیش از حد افزایش یابد، جریان مصرفی سیم‌پیچ بالاتر از حد مجاز می‌رود. در داخل کلید حرارتی، تیغه‌های دو فلزی یا بی متال (Bimetal) تعبیه شده‌اند. عبور جریان اضافه به مرور باعث گرم شدن این تیغه‌ها و انبساط ناهمگون آن‌ها می‌شود. با خم شدن تیغه بیمتال، ضامن مکانیکی رها شده و کنتاکت‌های قدرت باز می‌شوند. این فرآیند با تاخیر زمانی همراه است تا جریان هجومی لحظه راه‌اندازی اولیه موتور باعث تریپ ناخواسته نشود.
مکانیزم حفاظت مغناطیسی (مهار سریع اتصال کوتاه)
در صورت وقوع خطای شدید مانند اتصال مستقیم دو فاز به هم یا اتصالی کابل با بدنه، جریان به طور ناگهانی به ده‌ها برابر مقدار نامی می‌رسد. در این وضعیت، بوبین‌های الکترومغناطیسی داخلی کلید در کسری از میلی‌ثانیه تحریک می‌شوند. نیروی مغناطیسی حاصل، هسته متحرک را جذب کرده و پلاتین‌های مدار را فوراً از هم جدا میکند. کلیدهای MPCB قدرت قطع اتصال کوتاه بالایی (معمولاً بین ۱۵ تا ۱۰۰ کیلوآمپر) دارند و بدون آسیب دیدن، شدیدترین آرک‌های الکتریکی را مهار می‌کنند.
حفاظت در برابر پدیده دوفاز شدن یا افت فاز
یکی از مهم‌ترین عوامل سوختن موتورهای سه‌فاز، قطع شدن یکی از خطوط تغذیه هنگام کارکرد موتور است. در این حالت، دو فاز دیگر برای حفظ گشتاور، جریانی به شدت بالاتر از حد مجاز می‌کشند. مکانیزم تفاضلی (Differential Mechanism) کلید حرارتی جابه‌جایی نابرابر بی‌متال‌ها را فوراً تشخیص داده و فرمان قطع هم‌زمان هر سه فاز را صادر میکند تا مانع از تخریب سیم‌پیچ شود.
اصلی‌ترین کار و کاربرد کلید حرارتی چیست؟
وظیفه محوری کلید حرارتی در تابلوهای برق، ایجاد یک لایه حفاظتی مستقل، دقیق و بی‌وقفه برای مصرف‌کننده‌های القایی است. برخلاف تجهیزات سوئیچینگ ساده، کلید MPCB برای تحمل جریان‌های راه‌اندازی بالا بدون قطع کاذب کالیبره شده است.
حفاظت از الکتروموتورهای صنعتی، پمپ‌ها و کمپرسورها
موتورهای آسنکرون روتور قفسی در لحظه استارت بین ۵ تا ۸ برابر جریان نامی خود از شبکه برق می‌کشند. کلید حرارتی به‌گونه‌ای طراحی شده که این اضافه جریان موقت را تحمل کرده و تنها در صورتی که این جریان بالا ادامه‌دار شود، فرمان قطع را صادر کند. کاربردهای رایج آن شامل موارد زیر است:
- پمپ‌های آبرسانی و بوسترپمپ‌ها: حفاظت در برابر خشک کار کردن و گیرپاژ پروانه.
- کمپرسورهای برودتی و هوا: ایمن‌سازی الکتروموتور در برابر نوسانات فشار گاز مبرد.
- فن‌ها و سیستم‌های تهویه صنعتی (HVAC): محافظت سیم‌پیچ در کارکردهای پیوسته ۲۴ ساعته.
- خطوط نقاله و میکسرها: مهار فشارهای مکانیکی ناگهانی ناشی از اضافه بار مواد اولیه.
قطع و وصل مستقیم مدار قدرت بدون نیاز به کنتاکتور در بارهای سبک
یکی از مزیت‌های کلیدهای حرارتی، وجود کلید گردان (Rotary) یا شستی‌های فشاری (Push Button) روی بدنه است. در کاربردهای ساده و کارگاه‌های کوچک، اگر نیازی به فرمان‌پذیری از راه دور یا اتوماسیون با PLC نباشد، می‌توان مستقیماً از کلید حرارتی به عنوان کلید روشن/خاموش دستی زیر بار نامی استفاده کرد؛ قابلیتی که بی‌متال‌های معمولی فاقد آن هستند.
تفاوت کلید حرارتی با کلید مینیاتوری و بیمتال در چیست؟
بسیاری از تکنسین‌ها به اشتباه این سه قطعه را جایگزین یکدیگر در نظر می‌گیرند، در حالی که ماهیت عملکردی و محل قرارگیری آن‌ها در مدار تفاوت‌های بنیادین دارد:
| شاخص فنی | کلید حرارتی (MPCB) | بیمتال (Thermal Overload) | کلید مینیاتوری (MCB) |
| حفاظت اضافه بار (حرارتی) | دارد (دقیق با ولوم تنظیمی) | دارد (دقیق با ولوم تنظیمی) | دارد (غیرقابل تنظیم / ثابت) |
| حفاظت اتصال کوتاه (مغناطیسی) | دارد (قدرت قطع بالا تا ۱۰۰kA) | ندارد (در اتصال کوتاه می‌سوزد) | دارد (قدرت قطع استاندارد ۶kA) |
| حفاظت قطعی فاز (دوفاز شدن) | دارد (مکانیزم تفاضلی) | دارد (مکانیزم تفاضلی) | ندارد |
| مسیر قطع مدار | مدار قدرت را مستقیماً قطع میکند | مدار فرمان کنتاکتور را قطع میکند | مدار قدرت را مستقیماً قطع میکند |
| امکان قطع و وصل دستی بار | دارد (کلید گردان یا فشاری) | ندارد | دارد (اهرم مکانیکی) |
چرا مینیاتوری نمی‌تواند جایگزین کلید حرارتی شود؟
کلیدهای مینیاتوری (MCB) جریان قطع حرارتی ثابتی دارند (مثلاً دقیقاً ۱۶ یا ۲۵ آمپر) و نمی‌توان آن‌ها را روی جریان نامی دقیق یک موتور (مانند ۱۴.۲ آمپر) کالیبره کرد. علاوه بر این، کلید مینیاتوری هیچ تشخیصی از نامتعادلی فاز یا دوفاز شدن ندارد؛ بنابراین در صورت قطعی یک فاز، موتور به کار خود ادامه داده و می‌سوزد، در حالی که کلید حرارتی بلافاصله مدار را قطع میکند.
انواع کلید حرارتی بر اساس کاربرد و ساختار
کلیدهای محافظ موتور با توجه به ماهیت ولتاژ شبکه و میزان جریان نامی بار در مدل‌های گوناگونی طراحی و به بازار عرضه می‌شوند:
- کلید حرارتی سه فاز صنعتی: رایج‌ترین و پرکاربردترین مدل در تابلوهای برق صنعتی است. این تجهیزات با پوشش دادن رنج جریانی از ۰.۱ آمپر تا ۱۰۰ آمپر، حفاظت جامع موتورهای القایی سه‌فاز را در برابر خطاهای اضافه بار، اتصال کوتاه و دوفاز شدن به عهده دارند.
- کلید حرارتی تک فاز: در سیستم‌های تک‌فاز، برای بهره‌گیری از حداکثر توان حفاظتی و عملکرد یکنواخت بی‌متال‌ها، هر سه پل کلید حرارتی سه‌فاز را با یکدیگر سری می‌کنند (فاز ورودی از پل اول عبور کرده، وارد پل دوم و سپس پل سوم می‌شود). این کار مانع از تریپ تفاضلی ناشی از خالی ماندن قطب‌ها می‌شود.
- تفاوت کلید حرارتی برق صنعتی با کلید حرارتی در پکیج دیواری: در سیستم‌های گرمایشی و پکیج، اصطلاح کلید حرارتی یا ترموستات حد (Klixon) صرفاً یک سنسور حرارتی دیسکی یا مقاومت NTC است که با بالا رفتن بیش از حد دمای آب مدار، شعله مشعل را قطع میکند. این قطعه هیچ ارتباطی با کلید حرارتی تابلویی الکترومغناطیسی (MPCB) ندارد.
بررسی برندهای شاخص بازار؛ کلید حرارتی زیمنس و هیوندای
در بازار تجهیزات برق صنعتی، برندهای متعددی در زمینه تولید کلیدهای محافظ موتور فعال هستند که در این میان نام‌های زیمنس آلمان و هیوندای الکتریک کره جنوبی بیشترین سهم را در پروژه‌های تابلوسازی دارند:
- زیمنس آلمان (سری SIRIUS 3RV): این تجهیزات بالاترین سطح مهندسی، دقت فوق‌العاده در تریپ حرارتی و قدرت قطع بالا تا ۱۰۰ کیلوآمپر را ارائه می‌دهند. البته قیمت بالا و چالش تامین قطعات یدکی اورجینال، استفاده از آن را به صنایع حساس نظیر پتروشیمی و فولاد محدود کرده است.

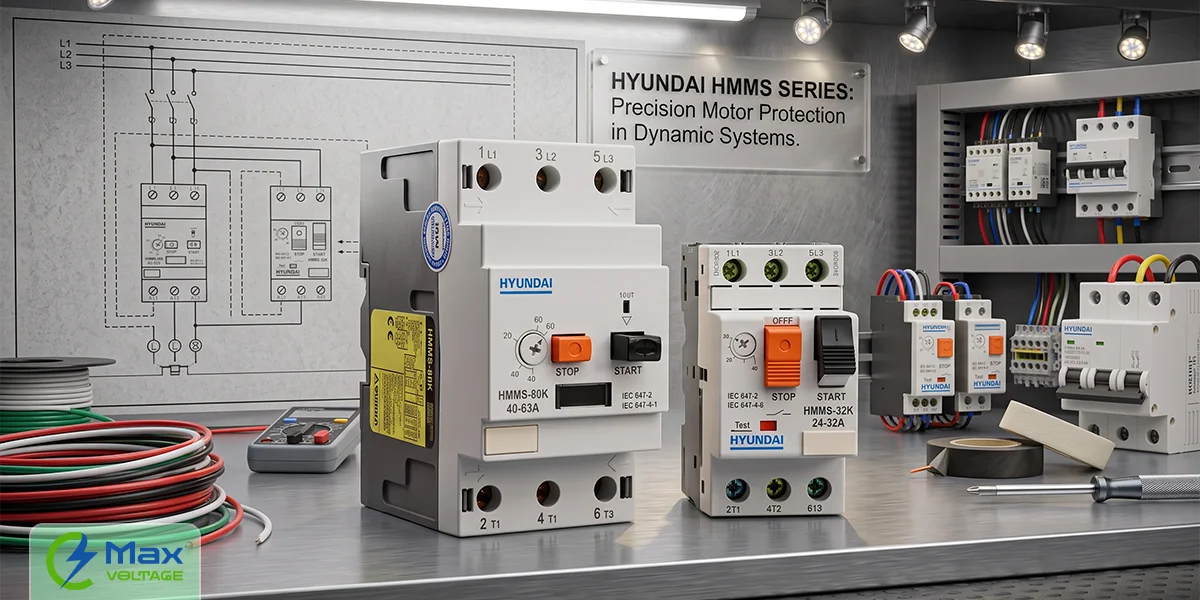

- هیوندای الکتریک کره جنوبی (سری MMS): این سری با ترکیب کیفیت ساخت تراز اول، سازگاری کامل با استانداردهای IEC و تاییدیه توانیر، انتخابی ایده‌آل برای پروژه‌های عمرانی و صنعتی به شمار می‌رود. برای مهندسانی که به دنبال تعادل میان کیفیت فنی و توجیه اقتصادی هستند، خرید کلید حرارتی هیوندای بالاترین ارزش خرید را در بازار ایران فراهم می‌سازد.
راهنمای تنظیم ولوم جریان و انتخاب رنج آمپراژ مناسب موتور
تنظیم دقیق کلید حرارتی نقشی تعیین‌کننده در کارکرد ایمن الکتروموتور دارد. روی بدنه هر کلید حرارتی یک ولوم تنظیمی جریان (Ir) وجود دارد که باید مطابق مراحل زیر کالیبره شود:
- جریان نامی بار کامل موتور (FLA) را از روی پلاک مشخصات الکتروموتور استخراج کنید.
- ولوم جریان کلید حرارتی را دقیقاً روی عدد جریان نامی پلاک یا حداکثر ۵ تا ۱۰ درصد بالاتر از آن (در صورت نوسانات جزیی ولتاژ شبکه) قرار دهید.
- رنج کلیدی انتخاب شود که مقدار جریان نامی موتور در میانه بازه تنظیمی آن قرار گیرد (به عنوان مثال، برای موتوری با جریان نامی ۷ آمپر، کلید حرارتی با رنج ۶ تا ۱۰ آمپر انتخابی استاندارد است).
اهمیت ماژولار بودن و استفاده از لوازم جانبی کلید حرارتی
کلیدهای محافظ موتور مدرن به صورت ماژولار طراحی می‌شوند تا به سادگی به سیستم‌های مانیتورینگ و خطوط اتوماسیون متصل گردند. با بهره‌گیری از تجهیزات جانبی و خرید لوازم جانبی کلید حرارتی هیوندای می‌توان قابلیت‌های کنترلی تابلو را به طور چشمگیری افزایش داد:
- کنتاکت‌های کمکی (Auxiliary Contacts): در انواع نصب از جلو یا بغل‌خور برای ارسال سیگنال وضعیت قطع/وصل کلید به چراغ‌های سیگنال، آلارم یا ورودی‌های دیجیتال
- کنتاکت نشانگر خطا (Trip Alarm Contact): تفکیک قطع دستی کلید از تریپ ناشی از اتصال کوتاه و اضافه بار.
- رله شنت تریپ (Shunt Release): ایجاد امکان قطع مدار قدرت کلید حرارتی از راه دور از طریق اعمال پالس ولتاژ به بوبین رله.
- رله افت ولتاژ (Under-Voltage Release): قطع خودکار کلید در زمان افت شدید یا قطع کامل ولتاژ شبکه جهت جلوگیری از روشن شدن ناگهانی موتور پس از بازگشت برق.
سوالات متداول درباره کلید حرارتی (FAQ)
کلید حرارتی چیست و چه فرقی با مینیاتوری دارد؟
کلید حرارتی (MPCB) تجهیزی تخصصی برای محافظت از موتورهاست که امکان تنظیم دقیق جریان را با ولوم فراهم کرده و دارای سیستم تشخیص دوفاز شدن است، در حالی که مینیاتوری جریان قطع ثابتی دارد و برای حفاظت خطوط کابل و روشنایی کاربرد دارد.
آیا کلید حرارتی می‌تواند بدون کنتاکتور کار کند؟
بله؛ در بارهای سبک و مصارف کارگاهی ساده می‌توان از کلید حرارتی به عنوان کلید قطع و وصل دستی و محافظ کامل موتور استفاده کرد، اما در سیستم‌های اتوماسیون همراه با کنتاکتور نصب می‌شود.
منظور از کلید حرارتی در پکیج چیست؟
در پکیج‌های گرمایشی، این اصطلاح اشاره به سنسور حد حرارتی (ترموستات ایمنی Klixon) دارد که دمای بیش از حد آب را کنترل میکند و ماهیتی کاملاً متفاوت از کلید MPCB برق صنعتی دارد.
ولوم روی کلید حرارتی چگونه تنظیم می‌شود؟
ولوم جریانی کلید حرارتی باید دقیقاً منطبق بر جریان نامی درج‌شده روی پلاک الکتروموتور (Full Load Amperes) تنظیم گردد.
جمع‌بندی
کلید حرارتی مغناطیسی (MPCB) راه‌حلی یکپارچه، مطمئن و کارآمد برای حفاظت کامل از موتورهای الکتریکی در برابر اضافه‌بار، اتصال کوتاه و قطعی فاز به شمار می‌رود. استفاده از تجهیزات حفاظتی استاندارد و تنظیم صحیح پارامترهای جریانی، علاوه بر افزایش چشمگیر طول عمر تجهیزات دوار، پایداری و امنیت شبکه برق صنعتی شما را تضمین خواهد کرد.
