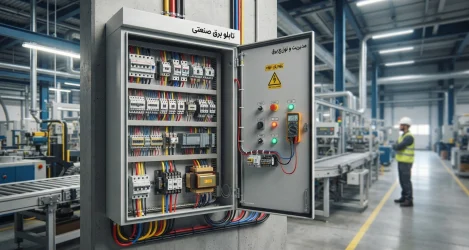

تابلو برق چیست؟ بررسی انواع تابلو برق، کاربردها و قطعات تابلو برق صنعتی

تابلو برق محفظه‌ای است که تجهیزات الکتریکی و کنترلی مختلف درون آن نصب می‌شوند تا توزیع، کنترل، حفاظت و مدیریت انرژی الکتریکی در یک مجموعه را امکان‌پذیر کنند. این تجهیزات می‌توانند شامل کلیدهای حفاظتی، کنتاکتور، رله، فیوز، شینه، تجهیزات اندازه‌گیری، PLC و سایر اجزای کنترلی باشند.

تابلوهای برق بسته به نوع کاربرد، سطح ولتاژ، محیط نصب و تجهیزات مورد استفاده، طراحی‌های متفاوتی دارند. برای مثال، تابلویی که برای توزیع برق یک ساختمان استفاده می‌شود با تابلو برق صنعتی مورد استفاده در یک خط تولید یا کارخانه تفاوت‌های زیادی دارد. در این مقاله بررسی می‌کنیم تابلو برق چیست و چه کاربردی دارد، چه انواعی دارد، اجزای اصلی آن کدام‌اند و اصطلاحاتی مانند IP، اینترلاک، تابلو PLC و MDP به چه معنا هستند.

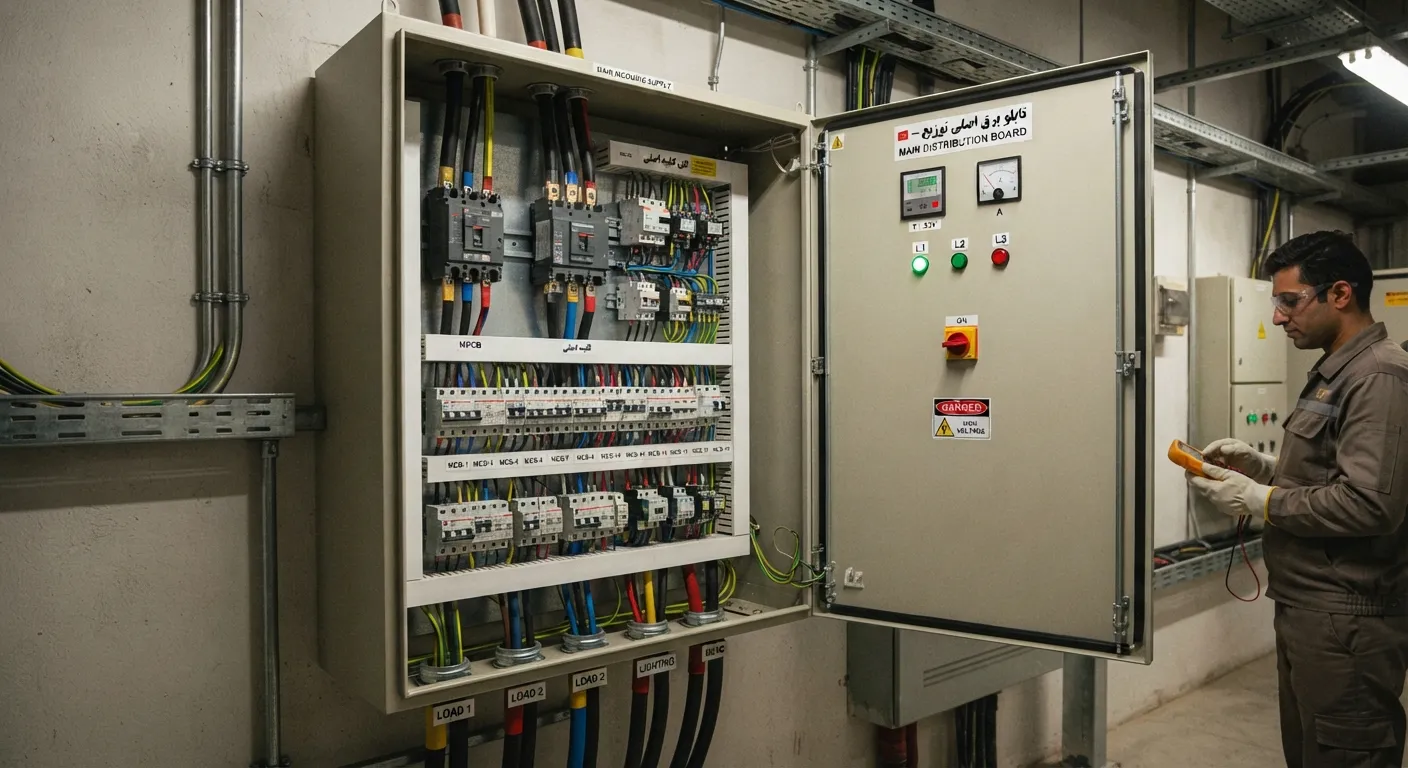

تابلو برق چیست و چه کاربردی دارد؟

تابلو برق مجموعه‌ای از تجهیزات الکتریکی است که در یک محفظه استاندارد و مهندسی‌شده قرار گرفته‌اند تا جریان برق را بین مدارهای مختلف توزیع، کنترل و حفاظت کنند. به زبان ساده، تابلو برق را می‌توان نقطه‌ای دانست که در آن برق ورودی دریافت شده و پس از عبور از تجهیزات حفاظتی و کنترلی، به بخش‌های مختلف یک سیستم الکتریکی منتقل می‌شود.

کاربرد تابلو برق فقط به توزیع برق محدود نیست. بسته به طراحی تابلو، می‌توان از آن برای موارد زیر استفاده کرد:

• حفاظت از تجهیزات در برابر اتصال کوتاه و اضافه‌بار
• قطع و وصل مدارهای الکتریکی
• کنترل موتورهای الکتریکی
• توزیع انرژی بین مصرف‌کننده‌های مختلف
• اندازه‌گیری پارامترهای الکتریکی
• کنترل فرآیندهای صنعتی
• اتوماسیون خطوط تولید
• کنترل تجهیزات روشنایی
• مدیریت و مانیتورینگ سیستم‌های الکتریکی
• جلوگیری از دسترسی افراد غیرمجاز به تجهیزات برقی
• ایجاد نظم و ایمنی بیشتر در سیستم برق

بنابراین، تابلو برق چیست و چه کاربردی دارد را می‌توان این‌طور خلاصه کرد: تابلو برق یک مجموعه مهندسی‌شده برای مدیریت و حفاظت از انرژی الکتریکی و تجهیزات متصل به آن است.

تابلو برق از چه اجزایی تشکیل شده است؟

تابلو برق از مجموعه‌ای از تجهیزات قدرت، حفاظت، کنترل، اندازه‌گیری و سیم‌کشی تشکیل می‌شود که هرکدام وظیفه مشخصی در سیستم دارند. نوع و تعداد این تجهیزات به عواملی مانند نوع تابلو، سطح ولتاژ، جریان مصرفی، نوع بار، روش کنترل و شرایط محیطی بستگی دارد. برای مثال، تجهیزات یک تابلو توزیع برق با یک تابلو PLC یا تابلو کنترل موتور (MCC) یکسان نیست.

کلید اتوماتیک (MCCB و ACB)

کلید اتوماتیک یکی از مهم‌ترین تجهیزات حفاظتی تابلو برق است و برای قطع و وصل مدار و حفاظت از تجهیزات در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.

دو نمونه پرکاربرد آن عبارت‌اند از:

• MCCB (Molded Case Circuit Breaker): برای حفاظت و قطع و وصل مدارهای با جریان‌های مختلف در تابلوهای صنعتی و توزیع استفاده می‌شود.
• ACB (Air Circuit Breaker): معمولاً در ورودی تابلوهای اصلی و مدارهایی با جریان بالا کاربرد دارد و قابلیت‌های حفاظتی و تنظیمی بیشتری نسبت به بسیاری از کلیدهای معمولی دارد.

هنگام انتخاب کلید اتوماتیک باید پارامترهایی مانند جریان نامی، ولتاژ کاری، قدرت قطع اتصال کوتاه، تعداد پل‌ها، نوع حفاظت و قابلیت تنظیم تریپ در نظر گرفته شود. برای مثال، اگر جریان یک مدار از محدوده مجاز عبور کند، مکانیزم حفاظتی کلید می‌تواند مدار را قطع کند تا از آسیب دیدن کابل‌ها و تجهیزات جلوگیری شود.

کلید مینیاتوری (MCB)

کلید مینیاتوری یا MCB (Miniature Circuit Breaker) یکی دیگر از تجهیزات حفاظتی پرکاربرد در تابلوهای برق است.

MCB معمولاً برای حفاظت مدار در برابر موارد زیر استفاده می‌شوذ:

• اضافه‌بار
• اتصال کوتاه

این کلیدها در جریان‌های نامی مختلف و با منحنی‌های قطع متفاوت تولید می‌شوند. انتخاب منحنی مناسب به نوع بار بستگی دارد؛ زیرا بعضی مصرف‌کننده‌ها مانند موتورها در لحظه راه‌اندازی جریان بیشتری از جریان نامی خود می‌کشند. یکی از مزیت‌های MCB نسبت به فیوز این است که پس از عملکرد حفاظتی، در بسیاری از کاربردها می‌توان با رفع مشکل و بازگرداندن کلید به وضعیت وصل، مدار را مجدداً وارد مدار کرد.

کنتاکتور (Contactor)

کنتاکتور یک کلید الکترومکانیکی قابل کنترل است که برای قطع و وصل مدارهای قدرت مورد استفاده قرار می‌گیرد. یکی از مهم‌ترین کاربردهای آن، کنترل موتورهای الکتریکی است. برای مثال، در یک مدار راه‌اندازی موتور، به جای اینکه جریان بالای موتور مستقیماً از طریق یک کلید دستی کنترل شود، می‌توان از کنتاکتور استفاده کرد.

کنتاکتورها در تابلوهای برق صنعتی در کنار تجهیزاتی مانند کلیدهای حفاظتی، رله اضافه‌بار و تجهیزات کنترلی به کار می‌روند. اگر به دنبال انتخاب و تهیه این تجهیز هستید، می‌توانید مدل‌های مختلف [خرید کنتاکتور هیوندای] را بررسی کنید و با توجه به جریان کاری، توان موتور، ولتاژ بوبین و نوع کاربرد، گزینه مناسب را انتخاب کنید.

کنتاکتور معمولاً از بخش‌های زیر تشکیل می‌شود:

• بوبین (Coil)
• کنتاکت‌های اصلی
• کنتاکت‌های کمکی
• هسته مغناطیسی

زمانی که ولتاژ مناسب به بوبین اعمال شود، میدان مغناطیسی ایجاد شده و وضعیت کنتاکت‌ها تغییر می‌کند. به این ترتیب می‌توان مدار قدرت را با یک سیگنال کنترلی کوچک‌تر قطع و وصل کرد. کنتاکتور به‌تنهایی جایگزین تجهیزات حفاظتی نیست؛ معمولاً در کنار تجهیزاتی مانند کلید حفاظتی و رله اضافه‌بار در مدار موتور استفاده می‌شود.

رله (Relay)

رله تجهیزی برای کنترل، فرمان، سوئیچینگ و در برخی کاربردها حفاظت و مانیتورینگ مدارهای الکتریکی است. رله‌ها انواع مختلفی دارند و بسته به کاربرد می‌توانند الکترومکانیکی، حالت جامد یا از نوع رله‌های حفاظتی و کنترلی باشند.

در تابلوهای صنعتی، رله ممکن است برای موارد زیر استفاده شود:

• انتقال فرمان
• جداسازی مدار کنترل
• تغییر وضعیت یک خروجی
• ایجاد منطق کنترلی
• کنترل تجهیزات
• ارسال سیگنال بین بخش‌های مختلف تابلو

برای مثال، یک PLC ممکن است سیگنال کنترلی را به یک رله واسط ارسال کند و رله از آن برای کنترل تجهیز دیگری استفاده کند. بنابراین باید بین رله‌های معمولی، رله واسط و رله حفاظتی تفاوت قائل شد؛ زیرا کاربرد و مشخصات فنی آنها یکسان نیست.

بی‌متال یا رله اضافه‌بار حرارتی

بی‌متال (Thermal Overload Relay) یکی از تجهیزات مهم در مدارهای راه‌اندازی و حفاظت موتور است. وظیفه اصلی بی‌متال، حفاظت موتور در برابر اضافه‌بار است. زمانی که موتور برای مدت مشخصی جریانی بیشتر از مقدار تنظیم‌شده مصرف کند، مکانیزم حرارتی بی‌متال عمل کرده و مدار فرمان کنتاکتور را قطع می‌کند. بی‌متال معمولاً در کنار کنتاکتور قرار می‌گیرد:

کنتاکتور + بی‌متال = ترکیب رایج برای راه‌اندازی و حفاظت موتور

البته بی‌متال برای حفاظت در برابر اتصال کوتاه طراحی نشده است؛ بنابراین در مدار موتور همچنان به تجهیزات حفاظت اتصال کوتاه مانند فیوز یا کلید مناسب نیاز است. محدوده جریان قابل تنظیم یکی از مهم‌ترین پارامترها هنگام انتخاب بی‌متال است و باید متناسب با جریان نامی موتور انتخاب شود.

فیوز (Fuse)

فیوز یکی از ساده‌ترین و در عین حال مهم‌ترین تجهیزات حفاظتی در سیستم‌های الکتریکی است. وظیفه فیوز این است که در صورت عبور جریان بیش از حد مجاز، عنصر داخلی آن دچار ذوب‌شدن شده و مدار را قطع کند. فیوزها انواع مختلفی دارند و با توجه به کاربرد می‌توان از آنها در موار زیر استفاده کرد:

• مدارهای قدرت
• مدارهای فرمان
• حفاظت تجهیزات الکترونیکی
• حفاظت موتور
• حفاظت نیمه‌هادی‌ها
• حفاظت مدارهای اندازه‌گیری

یکی از تفاوت‌های مهم فیوز با کلیدهای حفاظتی این است که فیوز پس از عملکرد باید تعویض شود، در حالی که بسیاری از کلیدهای حفاظتی پس از رفع خطا قابلیت وصل مجدد دارند. انتخاب فیوز باید بر اساس جریان نامی، ولتاژ، قدرت قطع، نوع بار و منحنی عملکرد انجام شود.

شینه (Busbar)

شینه یکی از اجزای اصلی مدار قدرت در تابلو برق است و برای انتقال و توزیع جریان الکتریکی بین ورودی‌ها، خروجی‌ها و تجهیزات مختلف استفاده می‌شود. شینه‌ها معمولاً از مس یا آلومینیوم ساخته می‌شوند و می‌توانند در بخش‌های مختلف تابلو به کار روند:

• شینه فاز
• شینه نول
• شینه ارت

در تابلوهای صنعتی، طراحی شینه اهمیت زیادی دارد؛ زیرا انتخاب نادرست ابعاد یا ظرفیت شینه می‌تواند باعث افزایش دما، افت ولتاژ و ایجاد مشکلات ایمنی شود. در طراحی شینه باید موارد زیر در نظر گرفته شوند:

• جریان نامی
• سطح مقطع
• جنس هادی
• دمای محیط
• نحوه نصب
• فاصله بین شینه‌ها
• جریان اتصال کوتاه

ترانس جریان (CT)

CT یا Current Transformer برای تبدیل جریان‌های بالا به جریان قابل اندازه‌گیری برای تجهیزات اندازه‌گیری و حفاظتی استفاده می‌شود. به‌عنوان مثال، اگر جریان مدار بسیار زیاد باشد، اتصال مستقیم آمپرمتر یا برخی تجهیزات اندازه‌گیری به آن مدار امکان‌پذیر یا مناسب نیست. در این شرایط از CT استفاده می‌شود.

CT می‌تواند برای موارد زیر به کار روند:

• اندازه‌گیری جریان
• آمپرمتر
• پاورمتر
• سیستم‌های حفاظتی
• رله‌های حفاظتی
• سیستم مانیتورینگ انرژی

پارامترهایی مانند نسبت تبدیل، کلاس دقت، توان ظاهری (Burden) و کاربرد اندازه‌گیری یا حفاظتی در انتخاب CT اهمیت دارند.

تجهیزات اندازه‌گیری

برای پایش وضعیت شبکه و عملکرد تجهیزات، از تجهیزات اندازه‌گیری در تابلو برق استفاده می‌شود.

برخی از تجهیزات رایج عبارت‌اند از:

• ولتمتر: اندازه‌گیری ولتاژ
• آمپرمتر: اندازه‌گیری جریان
• فرکانس‌متر: اندازه‌گیری فرکانس
• پاورمتر: اندازه‌گیری پارامترهای توان
• مولتی‌فانکشن متر: نمایش چندین پارامتر الکتریکی

تجهیزات مدرن اندازه‌گیری می‌توانند پارامترهای زیر را نمایش دهند:

• ولتاژ
• جریان
• توان اکتیو
• توان راکتیو
• توان ظاهری
• فرکانس
• ضریب توان
• انرژی مصرفی

در تابلوهای صنعتی پیشرفته‌تر، این اطلاعات می‌تواند از طریق شبکه‌های ارتباطی به سیستم‌های مانیتورینگ و مدیریت انرژی نیز ارسال شود.

منبع تغذیه (Power Supply)

در تابلوهای کنترلی، بسیاری از تجهیزات با ولتاژی متفاوت از ولتاژ اصلی شبکه کار می‌کنند. به همین دلیل از منبع تغذیه برای تأمین ولتاژ مورد نیاز تجهیزات استفاده می‌شود.

برای مثال، یک Power Supply می‌تواند ولتاژ AC ورودی را به ولتاژ DC مناسب برای تجهیزات کنترلی تبدیل کند.

این تجهیز می‌تواند برق مورد نیاز زیر را تامین کند:

• PLC
• سنسورها
• رله‌ها
• تجهیزات کنترلی
• تجهیزات ارتباطی
• ماژول‌های I/O

در انتخاب Power Supply باید به ولتاژ ورودی، ولتاژ خروجی، جریان خروجی، توان، راندمان و شرایط محیطی توجه شود.

ترمینال (Terminal Block)

ترمینال‌ها برای ایجاد اتصال منظم و قابل دسترسی بین سیم‌ها و کابل‌های مختلف داخل تابلو استفاده می‌شوند. به جای اینکه تعداد زیادی سیم مستقیماً به تجهیزات مختلف متصل شوند، می‌توان آنها را روی ترمینال‌ها سازمان‌دهی کرد. این کار باعث می‌شود:

• سیم‌کشی منظم‌تر شود.
• عیب‌یابی آسان‌تر باشد.
• تعمیر و نگهداری سریع‌تر انجام شود.
• احتمال خطای سیم‌کشی کاهش پیدا کند.
• اتصال کابل‌های ورودی و خروجی ساده‌تر شود.

ترمینال‌ها نیز انواع مختلفی دارند؛ از جمله:

• ترمینال معمولی
• ترمینال ارت
• ترمینال فیوزدار
• ترمینال جداشونده
• ترمینال چندطبقه

انتخاب ترمینال باید با توجه به سطح مقطع سیم، جریان، ولتاژ و نوع مدار انجام شود.

ریل DIN و داکت سیم‌کشی

ریل DIN و داکت هر دو از تجهیزات مهم در ساختار داخلی تابلو هستند، اما وظیفه متفاوتی دارند.

ریل DIN یک ریل فلزی استاندارد برای نصب تجهیزات زیر است:

• MCB
• رله
• ترمینال
• Power Supply
• تایمر
• تجهیزات کنترلی

استفاده از ریل DIN باعث می‌شود تجهیزات به‌صورت منظم و استاندارد داخل تابلو نصب شوند و در زمان تعمیر یا تعویض، دسترسی به آنها ساده‌تر باشد.

داکت سیم‌کشی

داکت برای مسیر‌دهی، نظم‌دهی و محافظت نسبی از سیم‌ها و کابل‌های داخل تابلو استفاده می‌شود. سیم‌های مدار قدرت و فرمان معمولاً بر اساس طراحی تابلو و الزامات مربوطه مسیرگذاری می‌شوند تا:

• سیم‌کشی مرتب باشد.
• شناسایی سیم‌ها آسان‌تر شود.
• عملیات تعمیر و نگهداری راحت‌تر انجام شود.
• احتمال آسیب مکانیکی به سیم‌ها کاهش پیدا کند.
• تفکیک مسیرهای قدرت و کنترل بهتر انجام شود.

در یک تابلو برق حرفه‌ای، نظم سیم‌کشی فقط مسئله ظاهری نیست؛ بلکه مسیرگذاری صحیح سیم‌ها، شماره‌گذاری، تفکیک مدارها و رعایت فاصله‌های لازم در عیب‌یابی، ایمنی و نگهداری تابلو اهمیت زیادی دارد.

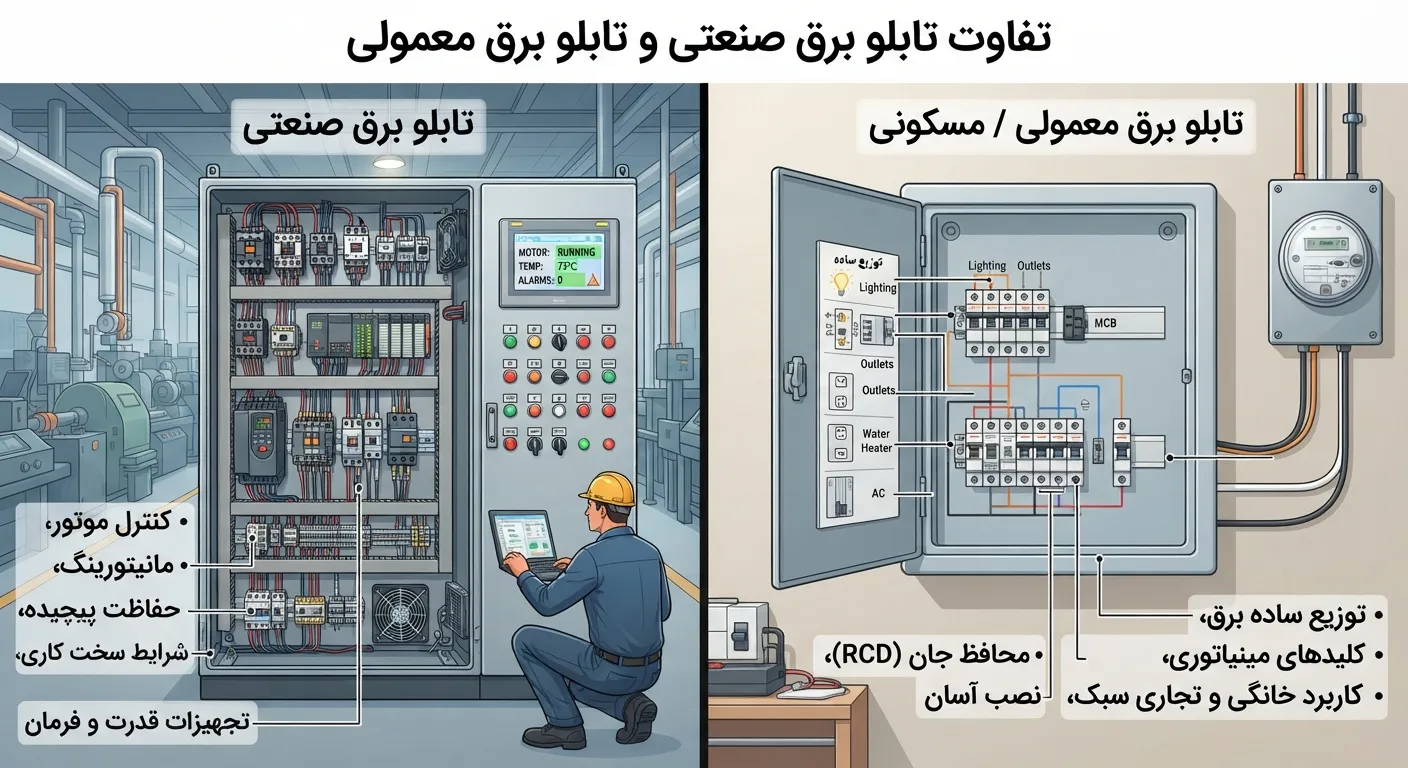

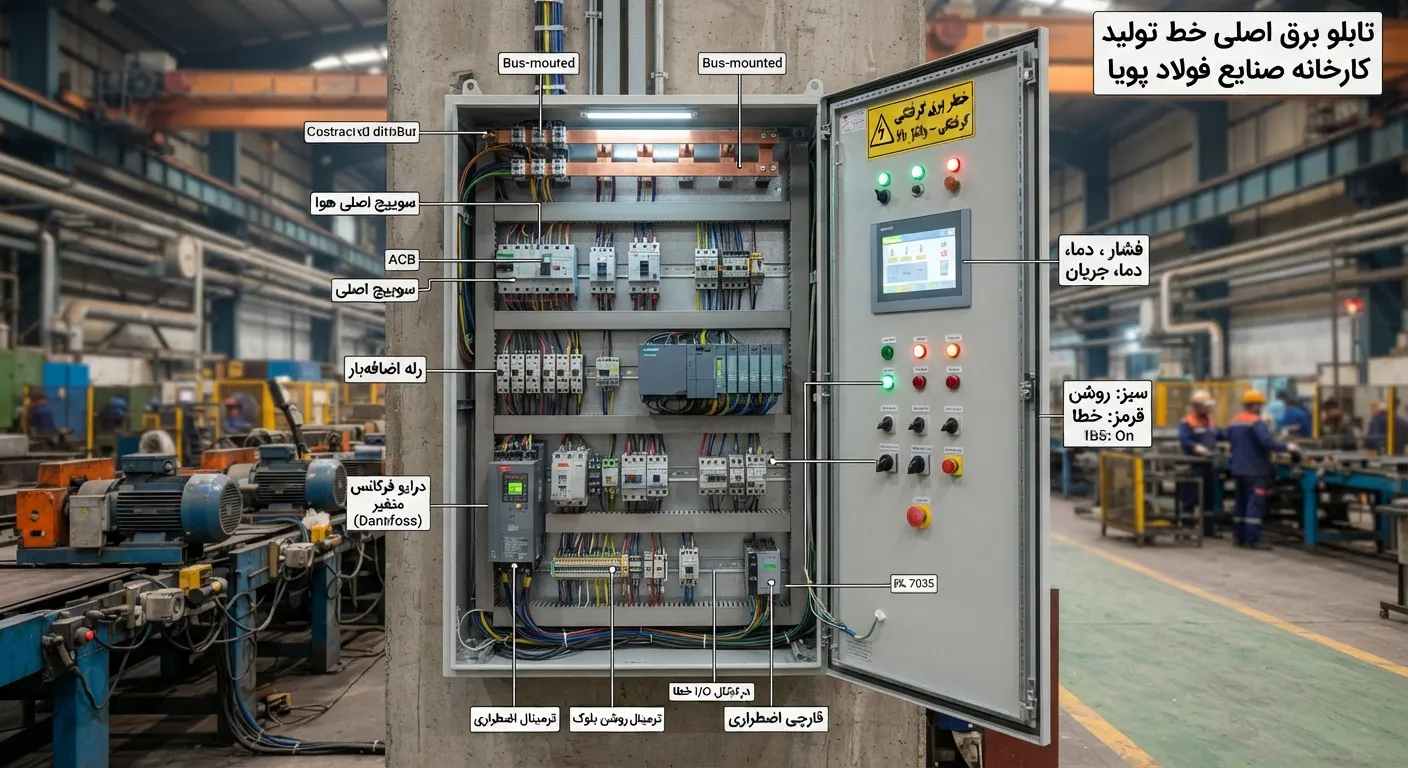

تابلو برق صنعتی چیست؟

تابلو برق صنعتی نوعی تابلو برق است که برای استفاده در محیط‌های صنعتی و با هدف توزیع، حفاظت، کنترل و مدیریت انرژی الکتریکی در کارخانه‌ها، خطوط تولید، موتورخانه‌ها، تأسیسات و ماشین‌آلات طراحی می‌شود. در این تابلوها علاوه بر تجهیزات مربوط به توزیع و حفاظت برق، معمولاً تجهیزات کنترلی و اتوماسیون نیز به کار می‌روند؛ به همین دلیل ساختار و طراحی آن‌ها می‌تواند بسیار پیچیده‌تر از تابلوهای برق معمولی ساختمان باشد. برای مثال، یک تابلو برق صنعتی می‌تواند شامل تجهیزاتی مانند MCCB، ACB، MCB، کنتاکتور (Contactor)، رله اضافه‌بار (Overload Relay)، PLC، HMI، درایو VFD، سافت استارتر (Soft Starter)، رله، تایمر، منبع تغذیه (Power Supply)، CT، PT، ترمینال بلوک (Terminal Block) و باسبار (Busbar) باشد. در یک خط تولید نیز تابلو برق نقش مهمی در ایجاد ارتباط میان برق ورودی، موتورهای الکتریکی، سنسورها، عملگرها و سیستم کنترل ایفا می‌کند.

برای حفاظت و کنترل مدارهای قدرت در تابلوهای صنعتی، انتخاب کلید مناسب اهمیت زیادی دارد. در زمان انتخاب این تجهیزات باید پارامترهایی مانند جریان نامی، قدرت قطع، نوع فریم و مشخصات واحد حفاظتی را بررسی کرد. برای مشاهده مدل‌ها و بررسی مشخصات فنی می‌توانید [خرید و قیمت کلید هوایی هیوندای با ضمانت اصالت کالا] را بررسی کنید.

انواع تابلو برق چیست؟

اگر بخواهیم بدانیم تابلو برق چیست و انواع آن چگونه دسته‌بندی می‌شوند، باید توجه داشته باشیم که تابلوهای برق را می‌توان بر اساس معیارهای مختلفی مانند سطح ولتاژ، کاربرد، محل نصب، نوع ساختار و عملکرد دسته‌بندی کرد.

انواع تابلو برق از نظر سطح ولتاژ

از این نظر تابلوها معمولاً به سه گروه کلی تقسیم می‌شوند:

تابلو برق فشار ضعیف

تابلوهای فشار ضعیف یا LV برای سیستم‌هایی با سطح ولتاژ پایین استفاده می‌شوند و در ساختمان‌ها، صنایع و تأسیسات کاربرد گسترده‌ای دارند.

تابلو برق فشار متوسط

تابلوهای فشار متوسط یا MV در شبکه‌های توزیع و سیستم‌های صنعتی با ولتاژ بالاتر از محدوده فشار ضعیف استفاده می‌شوند. این تابلوها به تجهیزات تخصصی‌تری مانند کلیدهای قدرت، سکسیونر و تجهیزات حفاظتی نیاز دارند.

تابلو برق فشار قوی

تابلوهای فشار قوی در سیستم‌های انتقال و توزیع با ولتاژ بالا مورد استفاده قرار می‌گیرند و طراحی، عایق‌بندی، فاصله‌های الکتریکی و تجهیزات حفاظتی آنها نیازمند ملاحظات تخصصی است.

انواع تابلو های برق صنعتی بر اساس کاربرد

انواع تابلو برق صنعتی را می‌توان بر اساس نوع کاربرد، تجهیزات تحت کنترل و وظیفه‌ای که در سیستم برق و اتوماسیون دارند دسته‌بندی کرد. انتخاب نوع تابلو به عواملی مانند توان مصرفی، تعداد تجهیزات، نوع بار، روش کنترل و شرایط بهره‌برداری بستگی دارد. از مهم‌ترین انواع تابلو های برق صنعتی می‌توان به موارد زیر اشاره کرد:

تابلو توزیع برق

تابلو توزیع برق برای دریافت انرژی الکتریکی و توزیع آن میان مدارها و مصرف‌کننده‌های مختلف استفاده می‌شود. این تابلوها معمولاً به تجهیزات حفاظتی مانند کلیدهای اتوماتیک، فیوزها و کلیدهای قطع‌کننده مجهز هستند و وظیفه دارند ضمن توزیع مناسب برق، از مدارها در برابر اضافه‌بار، اتصال کوتاه و سایر خطاهای الکتریکی محافظت کنند.

MCCBها از نظر نوع مکانیزم حفاظتی نیز می‌توانند در مدل‌های مختلفی عرضه شوند. یکی از انواع رایج، [کلید اتوماتیک کمپکت حرارتی – مغناطیسی] است که بخش حرارتی آن برای حفاظت در برابر اضافه‌بار و بخش مغناطیسی آن برای عملکرد سریع هنگام بروز اتصال کوتاه عمل می‌کند.

تابلو MCC

تابلو Motor Control Center یا MCC یکی از پرکاربردترین تابلوها در صنایع است که برای کنترل، راه‌اندازی، حفاظت و مدیریت موتورهای الکتریکی مورد استفاده قرار می‌گیرد. در این تابلو می‌توان تجهیزاتی مانند کنتاکتور، رله اضافه‌بار، کلیدهای حفاظتی، سافت استارتر و درایو فرکانس متغیر (VFD) را نصب کرد. تابلوهای MCC معمولاً در کارخانه‌ها، خطوط تولید، صنایع نفت و گاز و تأسیسات صنعتی استفاده می‌شوند.

هنگام انتخاب MCCB باید عواملی مانند جریان نامی، ولتاژ کاری، تعداد پل، قدرت قطع اتصال کوتاه و محدوده تنظیم حفاظت را متناسب با مشخصات مدار در نظر گرفت. برای بررسی مدل‌ها و مشخصات این تجهیز می‌توانید [خرید و قیمت کلید اتوماتیک کمپکت هیوندای] را بررسی کنید و بر اساس جریان و کاربرد موردنظر، مدل مناسب را انتخاب کنید.

تابلو کنترل

تابلو کنترل برای اجرای مدارهای فرمان، کنترل تجهیزات و مدیریت فرآیندهای صنعتی طراحی می‌شود. در این تابلوها بسته به نوع سیستم ممکن است تجهیزاتی مانند رله، تایمر، کنتاکتور، رله‌های کنترلی، منابع تغذیه و تجهیزات اندازه‌گیری قرار بگیرد. تابلو کنترل می‌تواند به‌صورت دستی یا اتوماتیک تجهیزات مختلف یک فرآیند را کنترل کند.

تابلو PLC

تابلو PLC برای سیستم‌هایی استفاده می‌شود که در آن‌ها کنترل و اجرای فرآیندها به‌صورت اتوماتیک انجام می‌شود. PLC یا کنترلر منطقی قابل برنامه‌ریزی، اطلاعات را از سنسورها دریافت و پس از پردازش، فرمان لازم را به عملگرها و تجهیزات خروجی ارسال می‌کند. در این تابلو علاوه بر PLC، تجهیزاتی مانند ماژول‌های ورودی و خروجی، منبع تغذیه، رله‌های واسط، ترمینال‌ها و تجهیزات ارتباطی نیز قرار می‌گیرند.

تابلو بانک خازنی

تابلو بانک خازنی برای اصلاح ضریب توان شبکه و جبران توان راکتیو در تأسیسات صنعتی استفاده می‌شود. وجود بارهای القایی مانند موتورهای الکتریکی می‌تواند باعث افزایش توان راکتیو و کاهش ضریب توان شود. بانک خازنی با اضافه کردن ظرفیت خازنی مناسب به شبکه، این مشکل را تا حد زیادی کاهش داده و به استفاده بهینه‌تر از ظرفیت شبکه کمک می‌کند.

تابلو ATS

تابلو Automatic Transfer Switch یا ATS برای انتقال خودکار بار بین دو یا چند منبع برق استفاده می‌شود. برای مثال، در زمان قطع برق شهر، ATS می‌تواند پس از دریافت سیگنال مناسب، بار را به ژنراتور منتقل کند و پس از بازگشت برق شهر، مجدداً بار را به منبع اصلی برگرداند. این تابلو در مراکز حساس، کارخانه‌ها، دیتاسنترها، بیمارستان‌ها و تأسیسات دارای برق اضطراری کاربرد دارد.

تابلو سنکرون

تابلو سنکرون برای هماهنگ کردن چند منبع تولید برق و اتصال آن‌ها به یکدیگر یا به باس مشترک استفاده می‌شود. در سیستم‌هایی که چند ژنراتور به‌صورت موازی کار می‌کنند، پارامترهایی مانند ولتاژ، فرکانس، توالی فاز و زاویه فاز باید پیش از اتصال منابع با یکدیگر هماهنگ باشند. تابلو سنکرون وظیفه کنترل و مدیریت این فرآیند را بر عهده دارد.

تابلو کنترل موتور

تابلو کنترل موتور برای راه‌اندازی، توقف، کنترل و حفاظت موتورهای الکتریکی طراحی می‌شود. بسته به نوع موتور و روش راه‌اندازی، تجهیزاتی مانند کنتاکتور، کلید حفاظتی، رله اضافه‌بار، سافت استارتر یا VFD در این تابلو استفاده می‌شوند. این تابلوها امکان کنترل دقیق‌تر موتور و حفاظت آن در برابر خطاهایی مانند اضافه‌بار و اتصال کوتاه را فراهم می‌کنند.

بیمتال یکی از تجهیزات مهم برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار است و معمولاً در کنار کنتاکتور در مدار راه‌اندازی موتور مورد استفاده قرار می‌گیرد. انتخاب بیمتال باید بر اساس محدوده جریان قابل تنظیم و جریان نامی موتور انجام شود تا حفاظت مناسبی برای مدار فراهم شود. برای بررسی مدل‌ها و خرید بیمتال هیوندای می‌توانید محصولات موجود را مشاهده و مشخصات فنی آن‌ها را بررسی کنید.

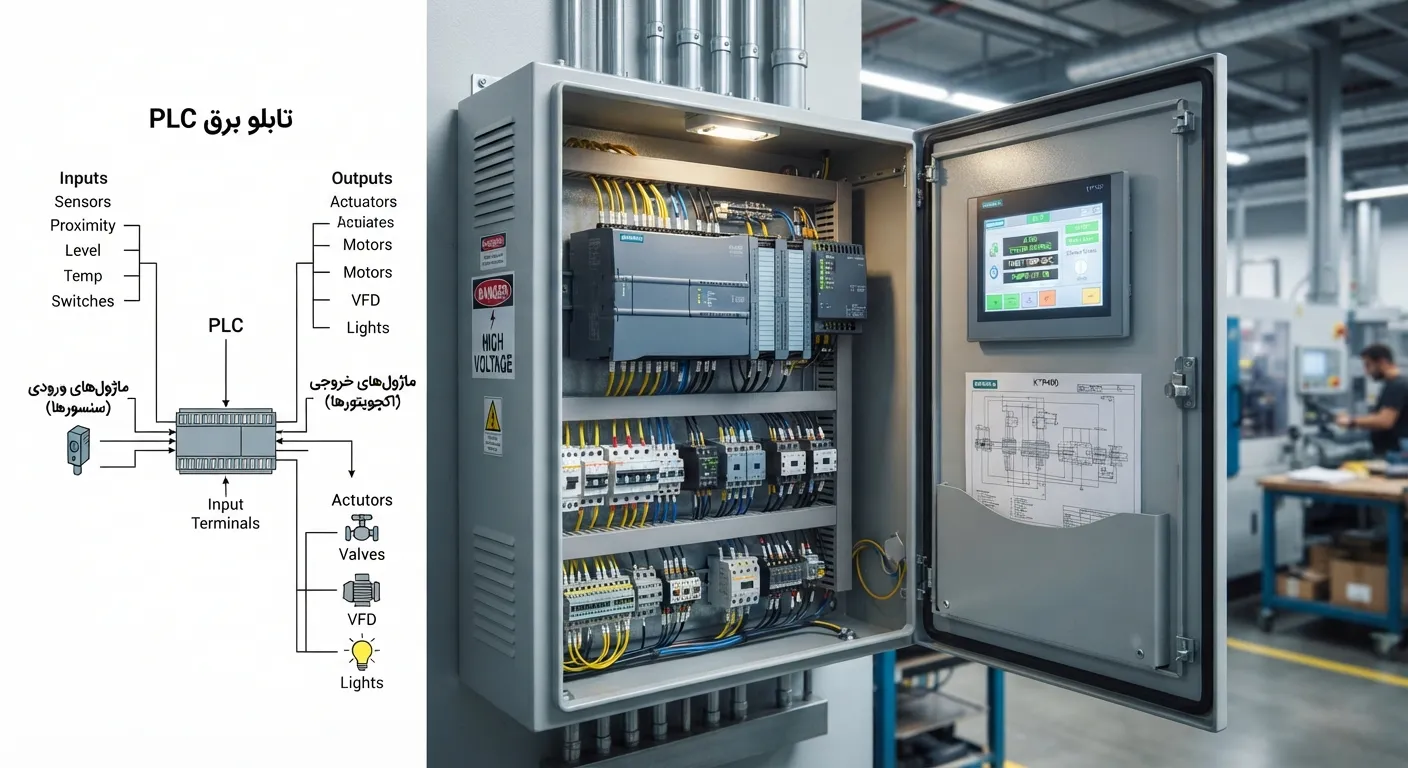

تابلو برق PLC چیست؟

تابلو برق PLC تابلویی است که در آن PLC به‌عنوان بخش اصلی سیستم کنترل و اتوماسیون مورد استفاده قرار می‌گیرد. PLC یا Programmable Logic Controller یک کنترل‌کننده قابل برنامه‌ریزی است که اطلاعات ورودی را از سنسورها و تجهیزات مختلف دریافت کرده و بر اساس برنامه‌ای که در آن تعریف شده است، خروجی‌ها را کنترل می‌کند.

یک تابلو PLC ممکن است شامل این تجهیزات باشد:

• PLC CPU
• Digital Input
• Digital Output
• Analog Input
• Analog Output
• Power Supply
• رله‌های واسط
• ترمینال‌ها
• تجهیزات حفاظتی
• شبکه صنعتی
• HMI
• تجهیزات ارتباطی

برای مثال، در یک خط تولید، سنسور می‌تواند وضعیت یک محصول را به PLC ارسال کند. PLC این داده را پردازش کرده و بر اساس منطق برنامه، فرمانی برای روشن یا خاموش شدن یک موتور، شیر برقی یا عملگر صادر می‌کند.

اینترلاک تابلو برق چیست؟

اینترلاک (Interlock) یک مکانیزم ایمنی و کنترلی است که برای جلوگیری از انجام هم‌زمان یا اشتباه برخی عملیات در سیستم الکتریکی استفاده می‌شود. برای مثال، فرض کنید دو کلید نباید به‌صورت هم‌زمان وصل باشند. با استفاده از اینترلاک می‌توان شرایطی ایجاد کرد که با وصل شدن کلید اول، امکان وصل کلید دوم وجود نداشته باشد.

اینترلاک می‌تواند به شکل‌های مختلفی اجرا شود:

• اینترلاک مکانیکی
• اینترلاک الکتریکی
• اینترلاک کنترلی
• اینترلاک نرم‌افزاری در سیستم‌های اتوماسیون

یکی از کاربردهای شناخته‌شده آن در سیستم‌های برق شهر و ژنراتور است که باید از اتصال ناخواسته دو منبع به یکدیگر جلوگیری شود. بنابراین اگر بخواهیم ساده بگوییم اینترلاک تابلو برق چیست، می‌توان گفت اینترلاک سازوکاری برای جلوگیری از عملکرد هم‌زمان یا نامناسب تجهیزات و افزایش ایمنی سیستم است.
