در سیستمهای برق صنعتی و تابلوهای کنترل موتور، حفاظت صحیح از موتورهای الکتریکی یکی از مهمترین عوامل افزایش طول عمر تجهیزات و جلوگیری از خسارتهای سنگین مالی است. اضافهبار، افزایش دما و خطاهای الکتریکی میتوانند در مدتزمانی کوتاه باعث سوختن موتور یا آسیب جدی به مدار شوند؛ به همین دلیل استفاده از تجهیزات حفاظتی استاندارد، یک انتخاب نیست بلکه یک ضرورت است.
در میان تجهیزات حفاظتی پرکاربرد، خرید کلید حرارتی و بیمتال از رایجترین گزینههایی هستند که معمولا هنگام طراحی یا ارتقای تابلو برق، کاربران بین آنها دچار تردید میشوند. شباهت ظاهری عملکرد این دو تجهیز باعث شده بسیاری تصور کنند که کلید حرارتی و بیمتال عملکردی یکسان دارند، در حالی که از نظر سطح حفاظت، ساختار، کاربرد و حتی قیمت تفاوتهای مهمی میان آنها وجود دارد.
انتخاب اشتباه بین کلید حرارتی و بیمتال نهتنها میتواند باعث کاهش ایمنی سیستم شود، بلکه در برخی موارد منجر به قطعهای ناخواسته، کاهش راندمان موتور یا حتی سوختن تجهیزات خواهد شد. به همین دلیل آشنایی دقیق با تفاوتها، مزایا و محدودیتهای هرکدام، نقش مهمی در تصمیمگیری صحیح دارد. در این مقاله قصد داریم بهصورت کامل و تخصصی به بررسی تفاوتهای کلید حرارتی و بیمتال بپردازیم، نحوه عملکرد هرکدام را توضیح دهیم و در نهایت مشخص کنیم بین خرید بیمتال و کلید حرارتی کدام گزینه برای کاربرد شما انتخاب بهتری است. اگر بهدنبال یک راهنمای دقیق، کاربردی و قابل اعتماد برای انتخاب محافظ مناسب موتور هستید، تا انتهای این مقاله همراه ما باشید.
کلید حرارتی چیست؟
کلید حرارتی یکی از مهمترین تجهیزات حفاظتی در مدارهای راهاندازی موتورهای الکتریکی است که وظیفه اصلی آن محافظت از موتور در برابر اضافهبار و اتصال کوتاه میباشد. این تجهیز بهصورت مستقیم در مسیر تغذیه موتور قرار میگیرد و در صورت بروز خطا، جریان برق را بهطور کامل قطع میکند.
برخلاف تصور رایج، کلید حرارتی فقط یک وسیله قطع و وصل ساده نیست؛ بلکه ترکیبی از چند مکانیزم حفاظتی است که باعث میشود موتور در شرایط غیرعادی، قبل از آسیب دیدن، از مدار خارج شود.
عملکرد کلید حرارتی بر پایه تشخیص افزایش جریان و دمای غیرمجاز است. زمانی که جریان عبوری از موتور از مقدار تنظیمشده بیشتر شود، کلید حرارتی پس از مدتزمان مشخصی مدار را قطع میکند. این زمان تأخیر باعث میشود در جریانهای لحظهای و کوتاهمدت (مانند جریان راهاندازی موتور)، کلید بهاشتباه قطع نکند. همچنین در صورت بروز اتصال کوتاه شدید، کلید حرارتی بهصورت آنی عمل کرده و مدار را قطع میکند تا از آسیب جدی به موتور و کابلها جلوگیری شود.
بیمتال چیست؟

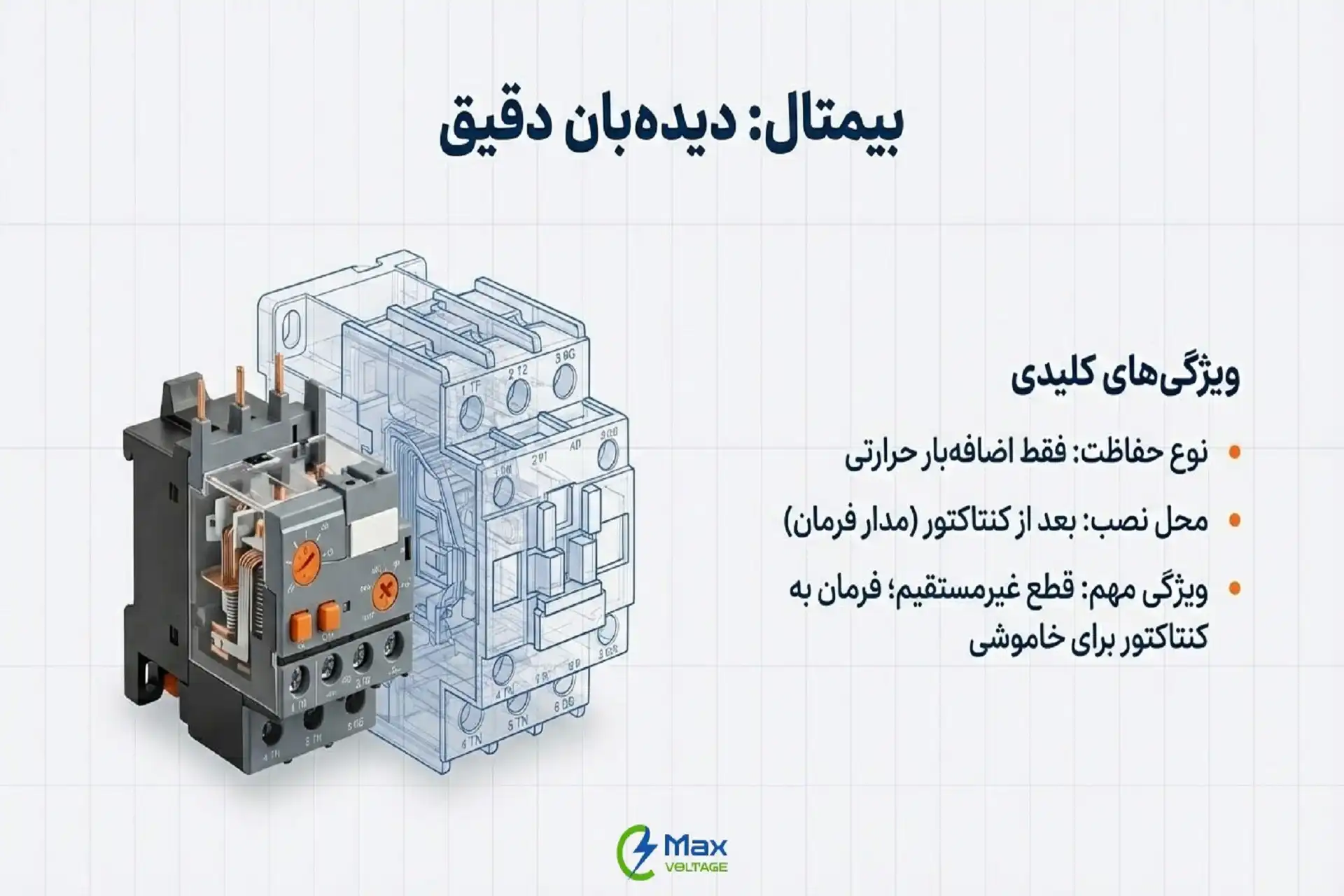

بیمتال یکی از پرکاربردترین تجهیزات حفاظتی در مدارهای فرمان و قدرت موتورهای الکتریکی است که وظیفه اصلی آن محافظت از موتور در برابر اضافهبار حرارتی میباشد. بیمتال بهطور مستقیم در مسیر فرمان کنتاکتور قرار میگیرد و در صورت افزایش جریان بیش از حد مجاز، باعث قطع مدار فرمان و خاموش شدن موتور میشود.
برخلاف کلید حرارتی، بیمتال بهتنهایی قادر به قطع مستقیم مدار قدرت نیست و معمولا در کنار کنتاکتور استفاده میشود. به همین دلیل، بیمتال بیشتر بهعنوان یک تجهیز حفاظتی تکمیلی در کنار خرید کنتاکتور در سیستمهای راهاندازی موتور شناخته میشود.
عملکرد بیمتال بر اساس اختلاف ضریب انبساط دو فلز مختلف است. در داخل بیمتال، تیغههایی از دو فلز غیرهمجنس وجود دارد که در اثر عبور جریان و افزایش دما، با سرعتهای متفاوت منبسط میشوند. این اختلاف انبساط باعث خم شدن تیغه و در نهایت فعال شدن مکانیزم قطع میشود. زمانی که جریان موتور برای مدت مشخصی از مقدار تنظیمشده بیشتر شود، بیمتال عمل کرده و از طریق کنتاکتهای کمکی، مدار فرمان کنتاکتور را قطع میکند. در نتیجه، کنتاکتور خاموش شده و جریان موتور قطع میشود. این مکانیزم باعث میشود بیمتال نسبت به اضافهبارهای تدریجی و طولانیمدت بسیار حساس و دقیق عمل کند.
تفاوتهای کلید حرارتی و بیمتال
با اینکه کلید حرارتی و بیمتال هر دو برای حفاظت موتورهای الکتریکی استفاده میشوند، اما از نظر نوع عملکرد، سطح حفاظت، ساختار، نحوه نصب و کاربرد نهایی تفاوتهای اساسی با یکدیگر دارند. شناخت تفاوت کلید حرارتی و بیمتال، نقش مهمی در انتخاب صحیح تجهیزات حفاظتی و جلوگیری از آسیب به موتور و مدار دارد.

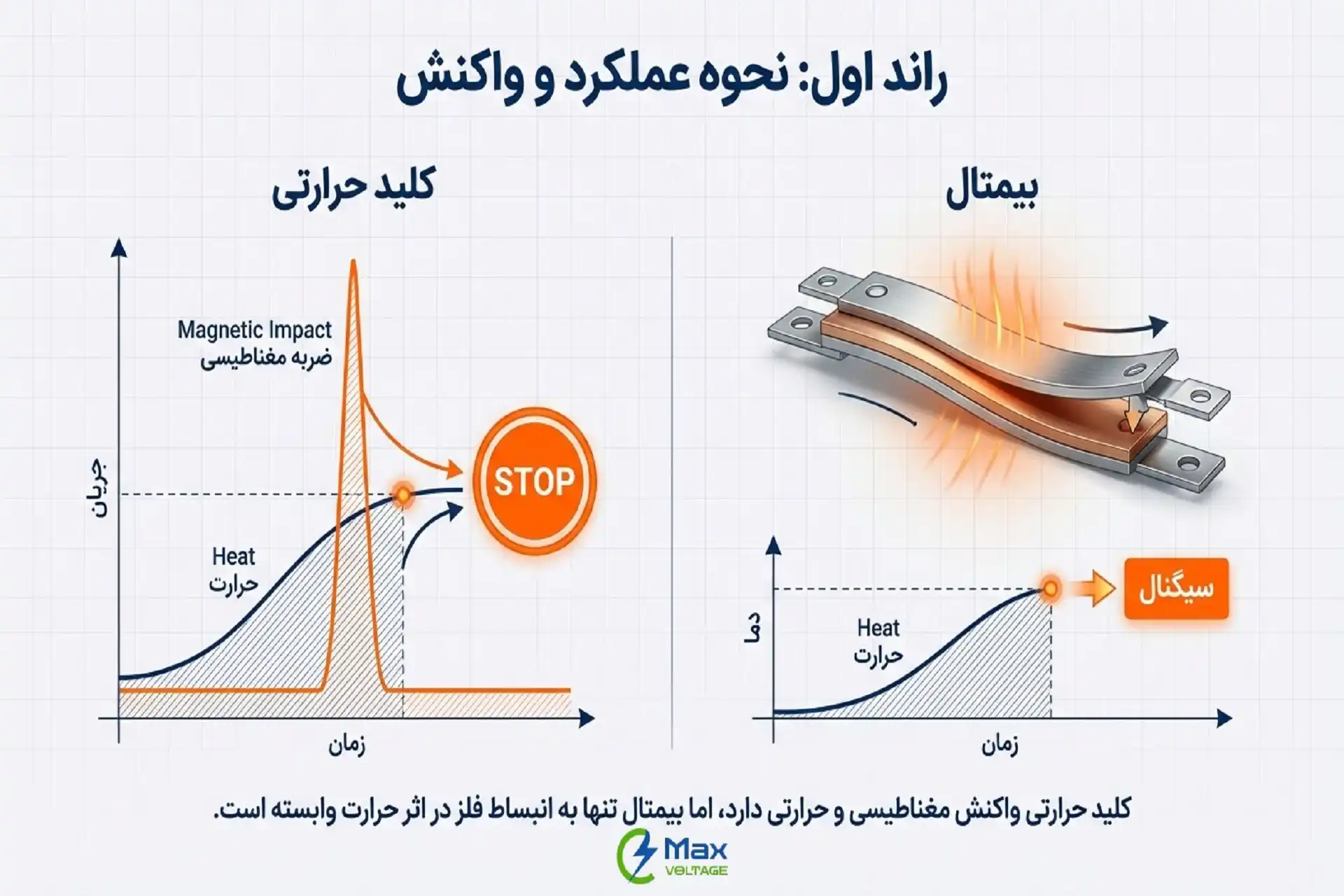

تفاوتهای کلید حرارتی و بیمتال در نوع عملکرد
کلید حرارتی بهصورت مستقیم در مسیر مدار قدرت قرار میگیرد و در صورت بروز اضافهبار یا اتصال کوتاه، جریان برق موتور را بهطور کامل قطع میکند. این تجهیز هم واکنش حرارتی دارد و هم واکنش مغناطیسی؛ به همین دلیل میتواند هم خطاهای تدریجی و هم خطاهای ناگهانی را تشخیص دهد.
در مقابل، بیمتال تنها نسبت به اضافهبار حرارتی حساس است و عملکرد آن محدود به قطع مدار فرمان میشود. یعنی بیمتال با قطع فرمان کنتاکتور، باعث خاموش شدن موتور میشود و بهتنهایی توانایی قطع مستقیم مدار قدرت را ندارد.

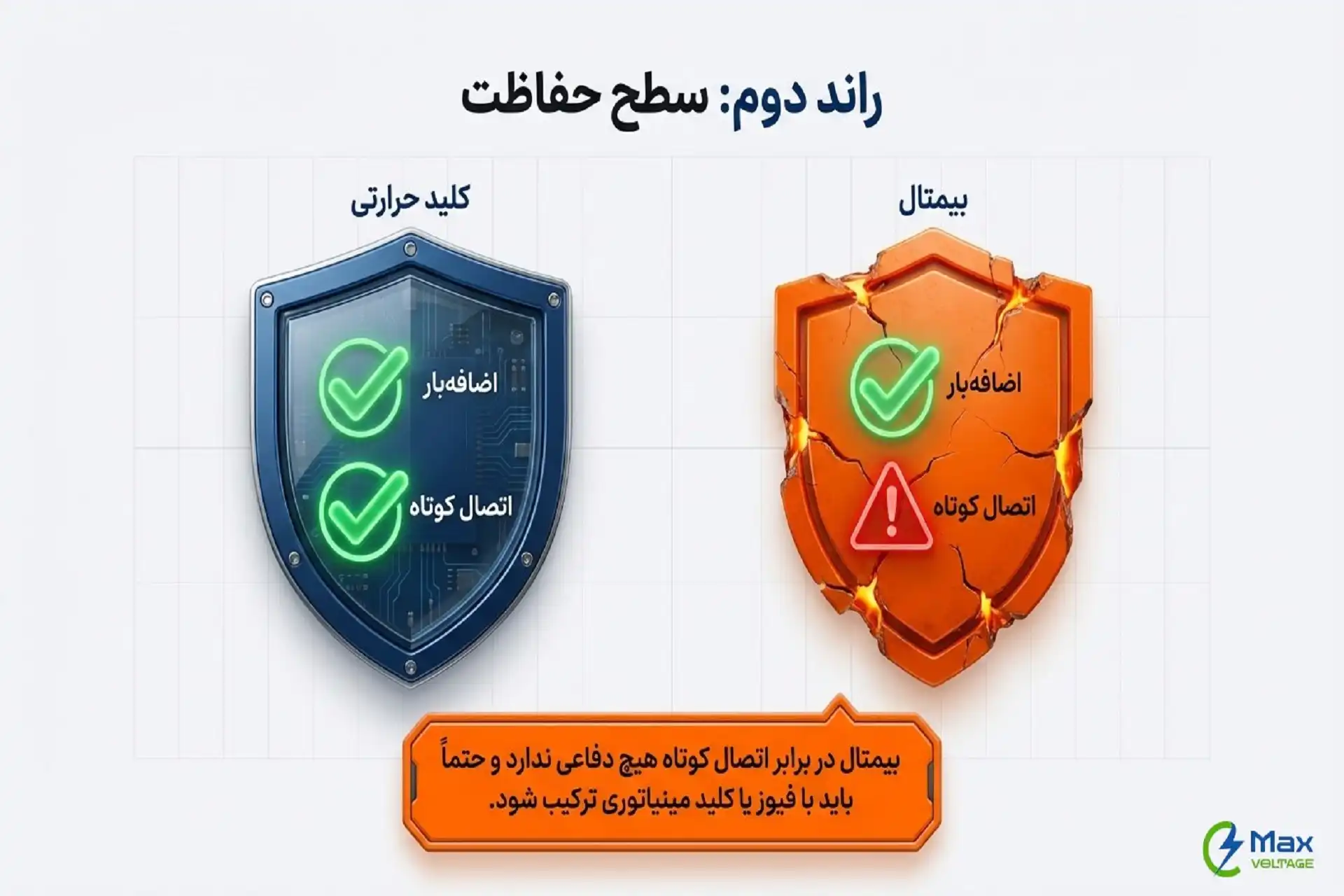

تفاوتهای کلید حرارتی و بیمتال در سطح حفاظت
یکی از مهمترین تفاوتها، سطح حفاظتی این دو تجهیز است. کلید حرارتی قادر است از موتور در برابر اضافهبار محافظت کند و در برابر اتصال کوتاه بهصورت آنی واکنش نشان دهد. در مقابل، بیمتال فقط حفاظت اضافهبار حرارتی را انجام میدهد و هیچ حفاظتی در برابر اتصال کوتاه ندارد. همچنین، بیمتال حتما باید در کنار فیوز یا کلید مینیاتوری استفاده شود؛ بنابراین شما ناچار به خرید کلید مینیاتوری هستید. به همین دلیل، کلید حرارتی حفاظت کاملتری نسبت به بیمتال ارائه میدهد.
تفاوتهای کلید حرارتی و بیمتال در ساختار و طراحی
کلید حرارتی یک تجهیز یکپارچه و مستقل است که بدون نیاز به تجهیزات جانبی میتواند وظیفه حفاظت موتور را انجام دهد. این ویژگی باعث کاهش تعداد قطعات، سیمکشی سادهتر و اشغال فضای کمتر در تابلو میشود. در مقابل، بیمتال بهعنوان یک تجهیز وابسته به کنتاکتور شناخته میشود و بدون وجود کنتاکتور عملا کاربردی ندارد. این وابستگی باعث افزایش تعداد تجهیزات و پیچیدگی مدار میشود.
تفاوت در نحوه نصب
کلید حرارتی معمولا قبل از کنتاکتور یا بهصورت مستقل نصب میشود و مستقیما در مسیر تغذیه موتور قرار میگیرد. همچنین تنظیم جریان آن ساده و سریع است. اما بیمتال، بعد از کنتاکتور نصب میشود و بهصورت سری در مسیر موتور قرار میگیرد. بیمتال نیاز به تنظیم دقیق جریان و هماهنگی با کنتاکتور نیز دارد.

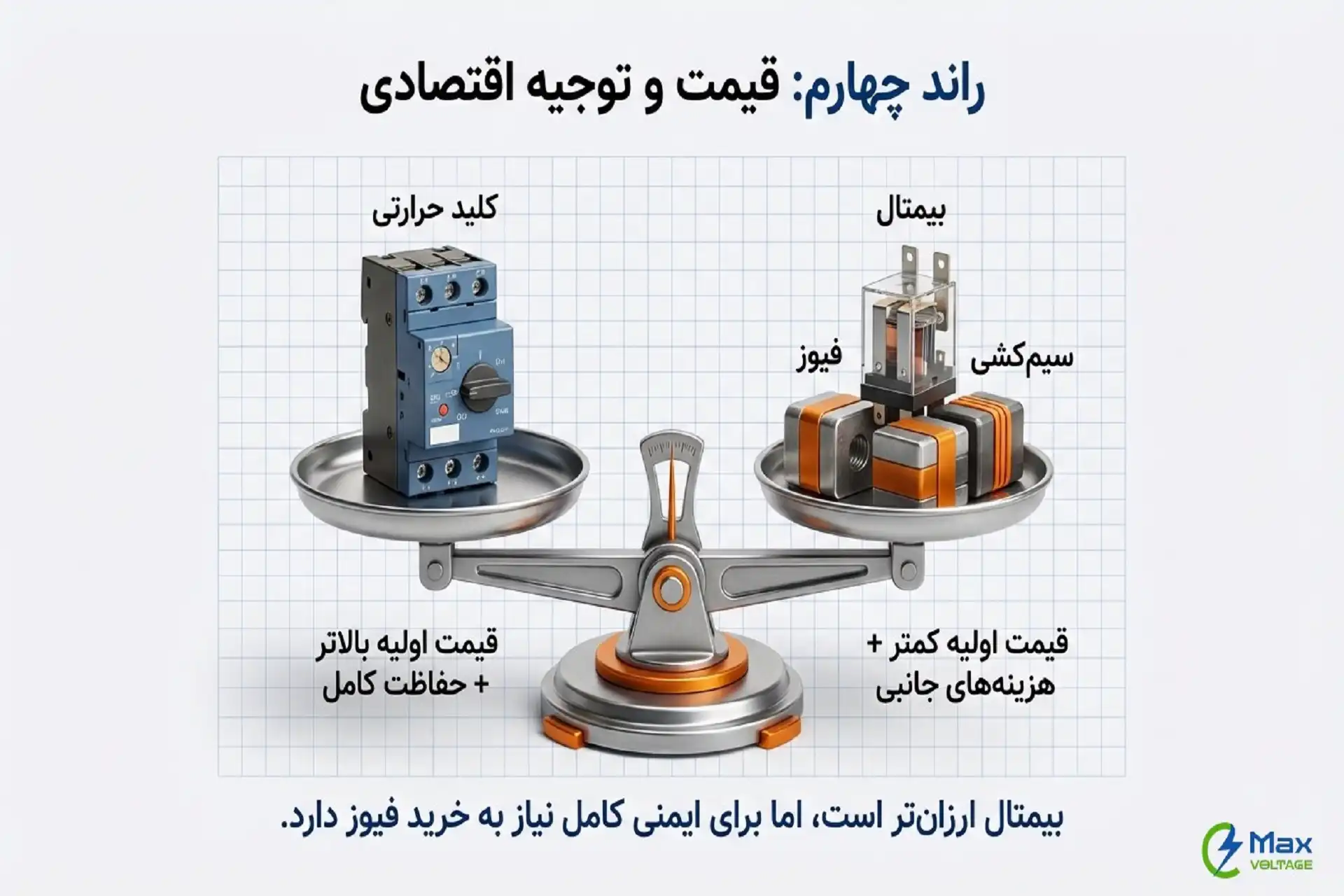

تفاوت در قیمت و توجیه اقتصادی
از نظر قیمت، بیمتال معمولا ارزانتر از کلید حرارتی است و برای پروژههایی که بودجه محدود دارند، گزینه اقتصادیتری محسوب میشود. در مقابل، کلید حرارتی به دلیل ارائه حفاظت کاملتر، قیمت بالاتری دارد اما در بسیاری از پروژهها باعث کاهش هزینههای تعمیر، خرابی موتور و توقف خط تولید میشود.
جدول تفاوتهای بیمتال و کلید حرارتی
| ویژگی | کلید حرارتی | بیمتال |
|---|---|---|
| نوع حفاظت | اضافهبار + اتصال کوتاه | فقط اضافهبار حرارتی |
| محل نصب | مدار قدرت (مستقیم در مسیر موتور) | بعد از کنتاکتور |
| قطع مدار | قطع مستقیم مدار قدرت | قطع مدار فرمان |
| نیاز به کنتاکتور | اختیاری | الزامی |
| واکنش به اتصال کوتاه | دارد (آنی) | ندارد |
| دقت تنظیم جریان | بالا | متوسط |
| سرعت عملکرد | سریع و مطمئن | وابسته به افزایش دما |
| تجهیزات جانبی | نیاز ندارد | نیاز به فیوز یا کلید مینیاتوری |
| پیچیدگی سیمکشی | کم | بیشتر |
| فضای اشغالی در تابلو | کمتر | بیشتر |
| قیمت | بالاتر | اقتصادیتر |
| کاربرد پیشنهادی | پروژههای صنعتی و حساس | مدارهای ساده و اقتصادی |

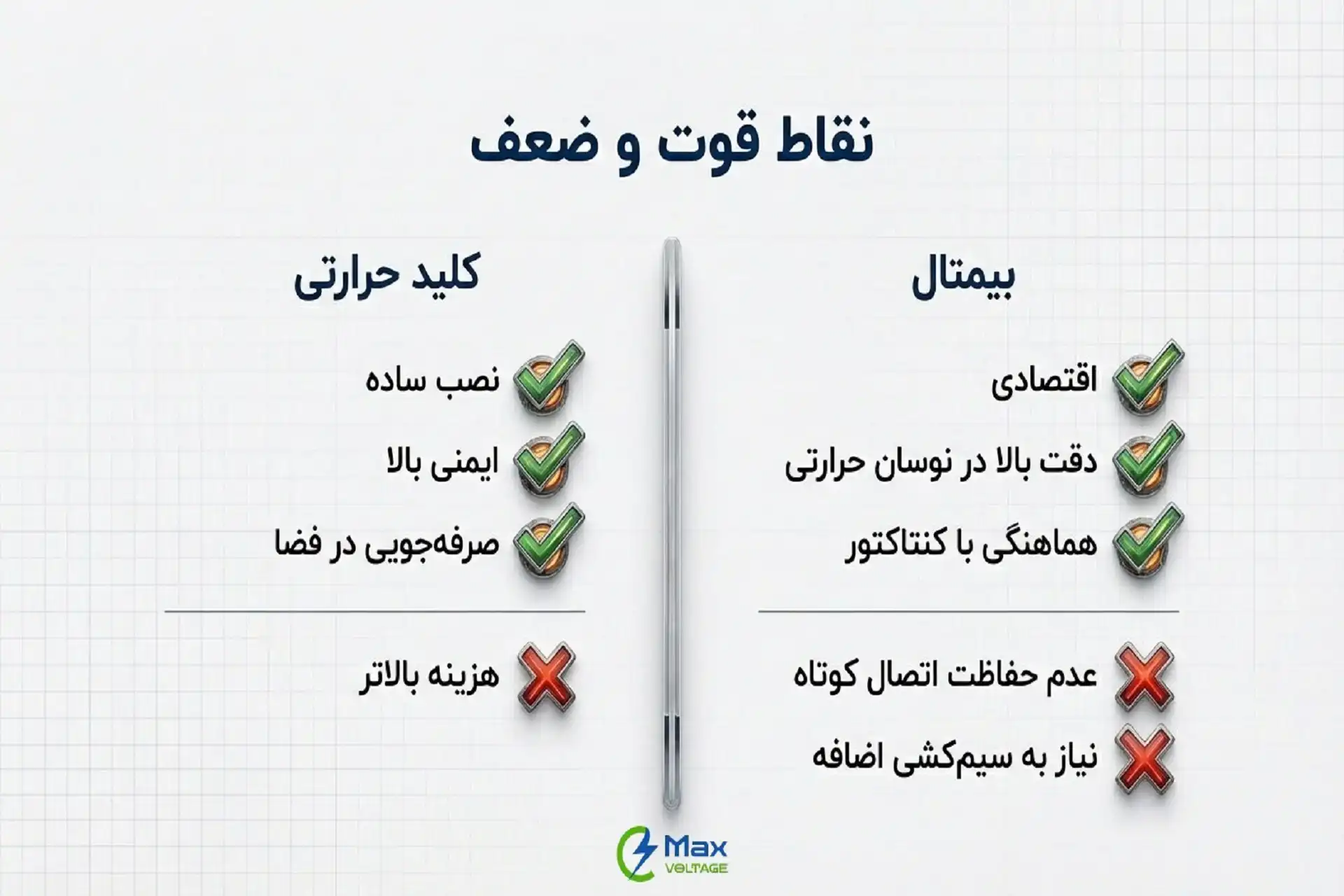

مزایا و معایب هرکدام
تا اینجا مهمترین تفاوتهای بیمتال و کلید حرارتی را بررسی کردیم. اکنون بد نیست که نگاهی به مزایا و معایب هر تجهیز بیندازیم.
مزایای کلید حرارتی
- حفاظت کامل موتور در برابر اضافهبار و اتصال کوتاه
- قطع مستقیم و سریع مدار قدرت
- عدم نیاز به تجهیزات حفاظتی جانبی
- نصب ساده و کاهش سیمکشی تابلو
- افزایش ایمنی و طول عمر موتور
- مناسب پروژههای صنعتی و سنگین
معایب کلید حرارتی
- قیمت بالاتر نسبت به بیمتال
- اشغال فضای بیشتر در انواع تابلو برق نسبت به بیمتالهای کوچک
- حساسیت کمتر در برخی اضافهبارهای بسیار جزئی و طولانیمدت
مزایای بیمتال
- قیمت اقتصادی و مقرونبهصرفه
- عملکرد دقیق در تشخیص اضافهبارهای حرارتی تدریجی
- مناسب مدارهای فرمان و راهاندازی ساده
- هماهنگی عالی با کنتاکتور
معایب بیمتال
- عدم حفاظت در برابر اتصال کوتاه
- وابستگی کامل به کنتاکتور
- نیاز به تجهیزات حفاظتی مکمل
- قطع غیرمستقیم مدار قدرت
- حساسیت به شرایط محیطی مانند دمای اطراف
کلید حرارتی بهتر است یا بیمتال؟ کدام را بخریم؟
انتخاب بین کلید حرارتی و بیمتال کاملا به نوع کاربرد، سطح حساسیت موتور، بودجه پروژه و میزان ایمنی مورد انتظار بستگی دارد. هیچکدام ذاتا بد یا خوب مطلق نیستند؛ اما اگر متناسب با شرایط انتخاب نشوند، میتوانند باعث آسیب جدی به موتور و تجهیزات شوند.
برای اینکه تصمیمگیری سادهتر شود، در ادامه بهصورت کاملا کاربردی بررسی میکنیم در چه شرایطی کلید حرارتی انتخاب بهتری است و چه زمانی بیمتال گزینه منطقیتری خواهد بود.

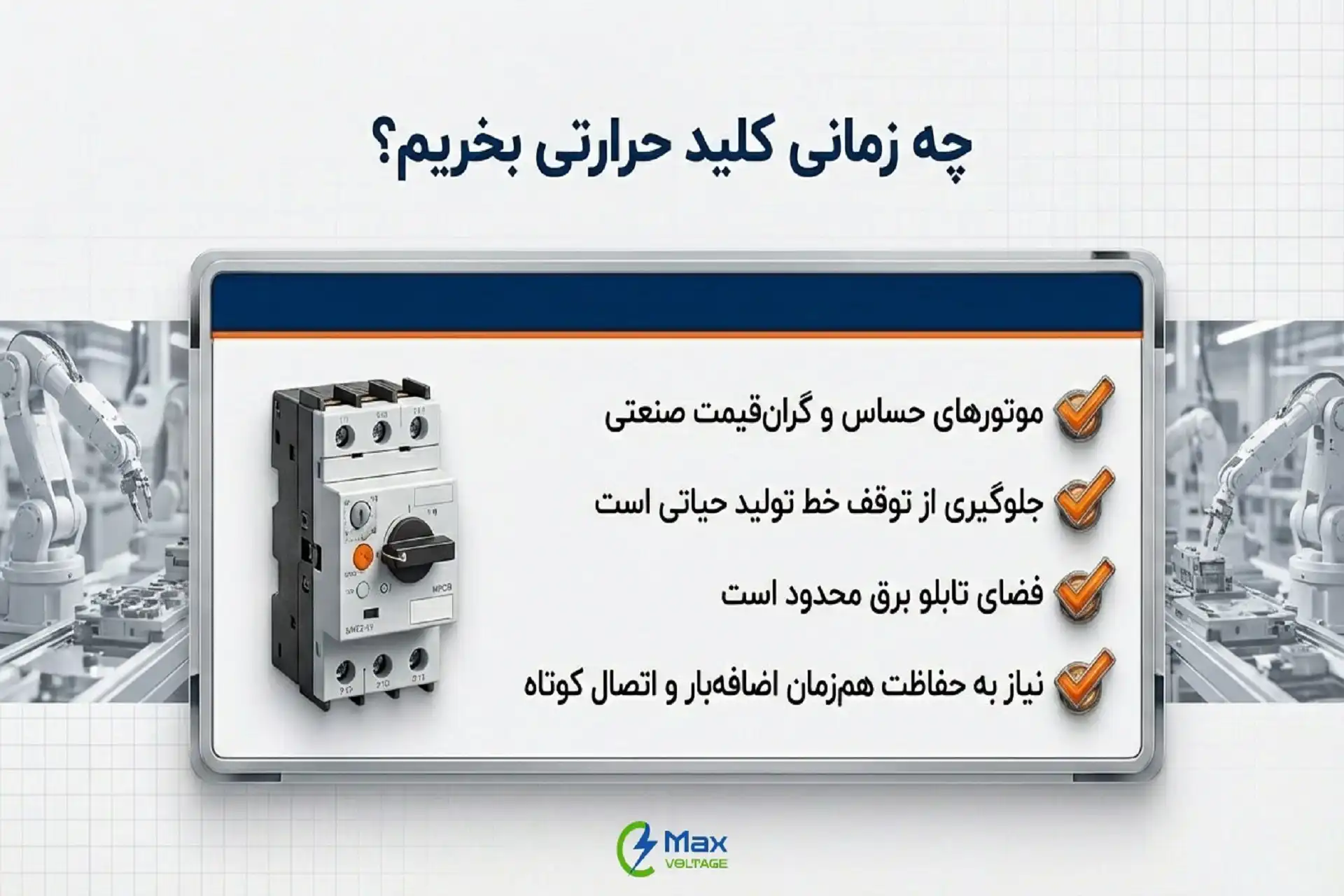

چه زمانی کلید حرارتی انتخاب بهتری است؟
اگر شرایط زیر را دارید، کلید حرارتی بهترین انتخاب برای شماست.
- موتور در پروژهای صنعتی یا نیمهصنعتی با اهمیت بالا استفاده میشود
- توقف موتور باعث خسارت مالی یا اختلال در خط تولید میشود
- نیاز به حفاظت همزمان در برابر اضافهبار و اتصال کوتاه دارید
- فضای تابلو محدود است و میخواهید تجهیزات کمتری استفاده کنید
- بهدنبال افزایش طول عمر موتور و کاهش هزینههای تعمیر هستید
در این شرایط، هزینه بالاتر کلید حرارتی کاملا توجیهپذیر است؛ چون با جلوگیری از خرابی موتور، در بلندمدت باعث صرفهجویی اقتصادی میشود.
چه زمانی بیمتال گزینه مناسبتری است؟
در شرایط زیر، استفاده از بیمتال انتخاب منطقیتری خواهد بود.
- موتور توان پایین یا متوسط دارد
- مدار راهاندازی ساده و غیرحساس است
- محدودیت بودجه دارید
- کنتاکتور از قبل در مدار وجود دارد
- حفاظت اصلی اتصال کوتاه توسط فیوز یا کلید مینیاتوری تأمین شده است
در چنین کاربردهایی، بیمتال میتواند با هزینه کمتر، حفاظت قابل قبولی در برابر اضافهبار فراهم کند.
یک مثال واقعی برای تصمیمگیری بهتر
فرض کنید یک موتور سهفاز در یک خط تولید صنعتی فعال است. در این شرایط، استفاده از بیمتال بهتنهایی ریسک بالایی دارد؛ زیرا در صورت اتصال کوتاه، موتور و کابلها بهشدت آسیب میبینند. در این سناریو، کلید حرارتی انتخاب حرفهای و ایمنتر است. اما اگر یک پمپ کوچک یا فن صنعتی سبک دارید که با یک کنتاکتور ساده راهاندازی میشود، استفاده از بیمتال در کنار فیوز میتواند گزینه اقتصادی و کافی باشد.
نکته مهم: مهمترین نکتهای که باید به آن دقت داشته باشید این است که از تجهیزات برندهای معتبری مانند Hyundai در تابلوهای خود استفاده کنید تا بهترین نوع محافظت حاصل شود. تجهیزات برندهای متفرقه حتی اگر به درستی انتخاب شوند میتوانند آسیبهای جبرانناپذیری به سیستم شما وارد کنند.
جمعبندی
در این مقال تمام تفاوتهای کلید حرارتی و بیمتال را بررسی کردیم و مزایا و معایب هر مورد را شرح دادیم. اکنون این شما هستید که باید جریان نامی موتور را دقیق محاسبه کنید، شرایط کاری و حساسیت پروژه را در نظر بگیرید و با توجه به کاربرد خود تجهیز مناسب را انتخاب کنید. به یاد داشته باشید که انتخاب درست بین کلید حرارتی و بیمتال، یعنی کاهش خرابی، افزایش ایمنی و آرامش خیال در بهرهبرداری. از اینکه تا انتها همراه مکث ولتاژ بودید سپاسگزاریم.
