مدار راه‌انداز ستاره مثلث روشی برای راه‌اندازی موتورهای القایی سه‌فاز با ولتاژ کاهش‌یافته است. موتور ابتدا با اتصال ستاره استارت می‌خورد و بعد از چند ثانیه به مثلث تغییر می‌کند. نتیجه این کار کاهش جریان راه‌اندازی تا حدود یک‌سوم حالت مستقیم است.
در این مقاله از مکث ولتاژ، دلیل استفاده از این مدار، اجزا، نقشه قدرت و فرمان، سربندی موتور، انتخاب قطعات با یک مثال عددی، مقایسه با سافت‌استارتر و اینورتر و رفع خطاهای رایج را بررسی می‌کنیم.
راه‌اندازی ستاره مثلث چیست و چه کاربردی دارد؟
راه‌اندازی ستاره مثلث یعنی سیم‌پیچ‌های موتور در لحظه استارت ستاره بسته شوند و پس از رسیدن موتور به سرعت مناسب، به مثلث تغییر کنند. این روش برای موتورهای سه‌فاز متوسط و پرقدرت، به‌خصوص پمپ، فن، کمپرسور سبک و دمنده، رایج است، چون ساده و ارزان است و به درایو یا تجهیز الکترونیکی نیاز ندارد.
چرا جریان راه‌اندازی موتور زیاد است؟
در لحظه استارت، روتور ساکن است و لغزش برابر یک است. هنوز نیروی محرکه‌ی معکوس (Back EMF) در سیم‌پیچ‌ها ایجاد نشده تا جریان را محدود کند. به همین دلیل، در راه‌اندازی مستقیم (DOL) جریان استارت معمولاً ۵ تا ۸ برابر جریان نامی است. پیامدهای این جریان:
- افت ولتاژ شبکه و اختلال در تجهیزات دیگر
- تریپ فیوز یا بریکر بالادستی
- گرمای اضافه و فشار روی عایق سیم‌پیچ
- ضربه‌ی مکانیکی به شفت، کوپلینگ و یاتاقان
ستاره مثلث چگونه جریان را کم می‌کند؟
در اتصال ستاره، ولتاژ هر سیم‌پیچ برابر ولتاژ خط تقسیم بر √۳ است. در شبکه ۴۰۰ ولت، هر سیم‌پیچ حدود ۲۳۰ ولت (حدود ۵۸٪) می‌گیرد. نتیجه:
- جریان خط: حدود یک‌سوم راه‌اندازی مستقیم (یعنی حدود ۲ برابر جریان نامی)
- گشتاور راه‌اندازی: هم حدود یک‌سوم راه‌اندازی مستقیم
این کاهش گشتاور مهم‌ترین محدودیت مدار است و باید هنگام انتخاب این روش حتماً در نظر گرفته شود.

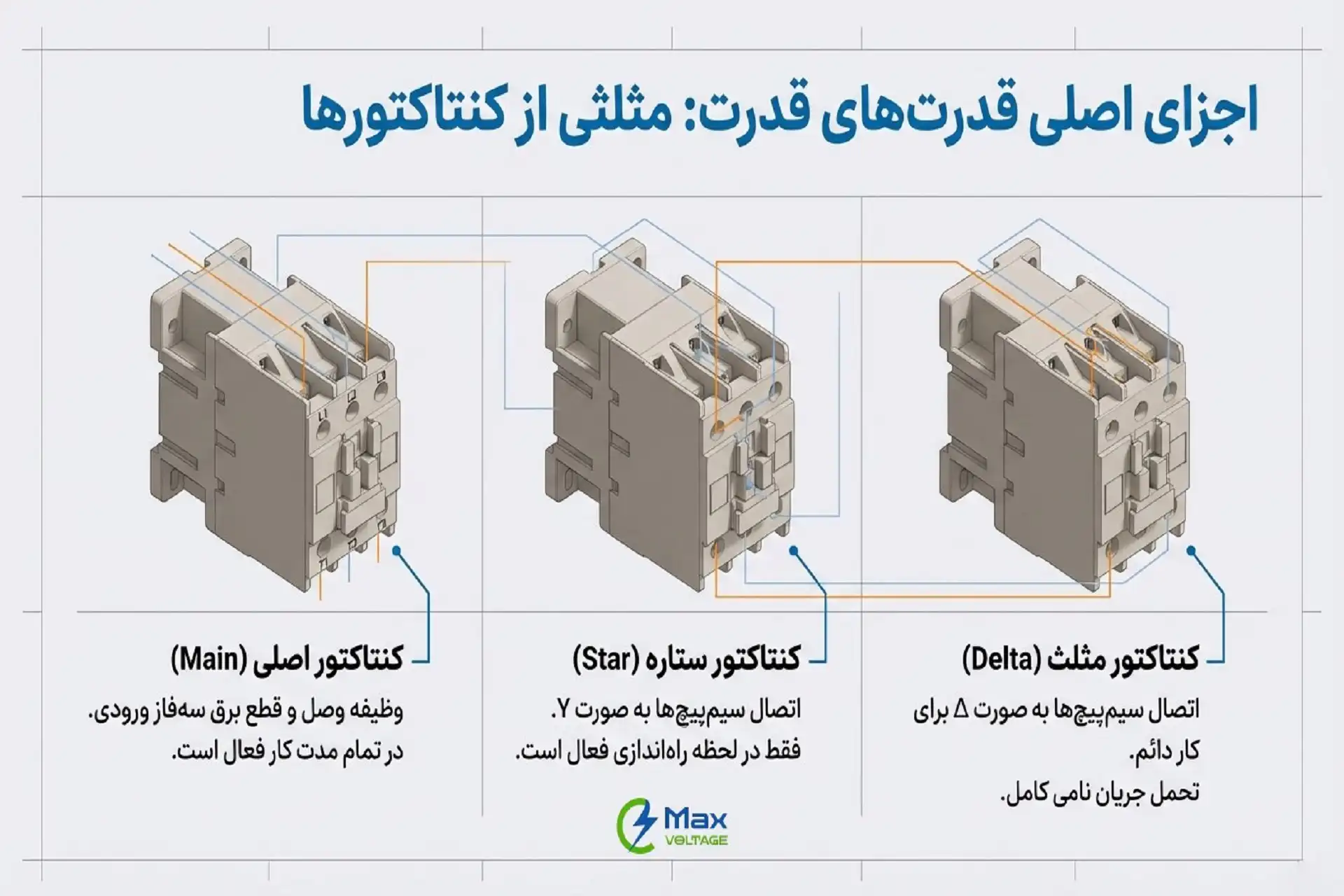

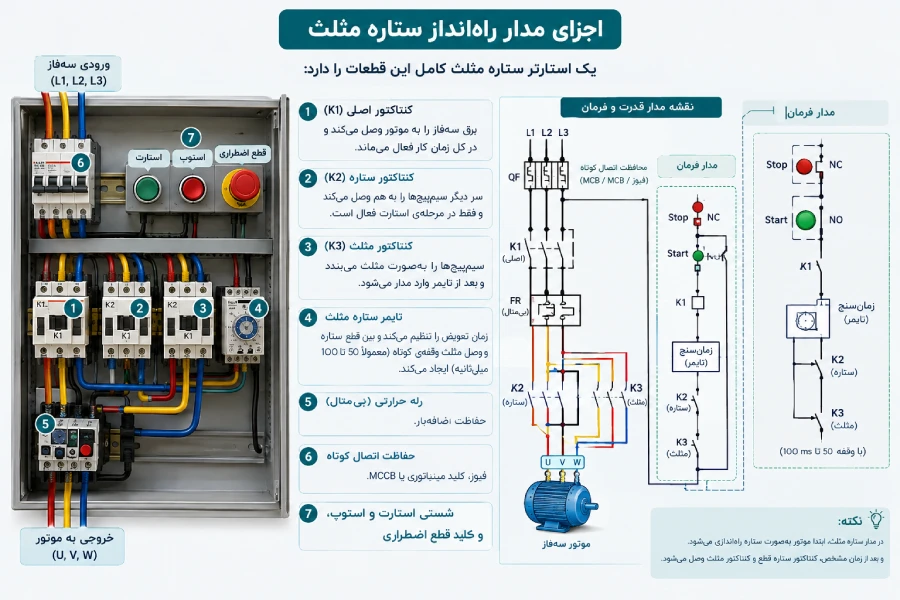

اجزای مدار راه‌انداز ستاره مثلث
یک استارتر ستاره مثلث کامل این قطعات را دارد:
- کنتاکتور اصلی (K1): برق سه‌فاز را به موتور وصل می‌کند و در کل زمان کار فعال می‌ماند.
- کنتاکتور ستاره (K2): سر دیگر سیم‌پیچ‌ها را به هم وصل می‌کند و فقط در مرحله‌ی استارت فعال است.
- کنتاکتور مثلث (K3): سیم‌پیچ‌ها را به‌صورت مثلث می‌بندد و بعد از تایمر وارد مدار می‌شود.

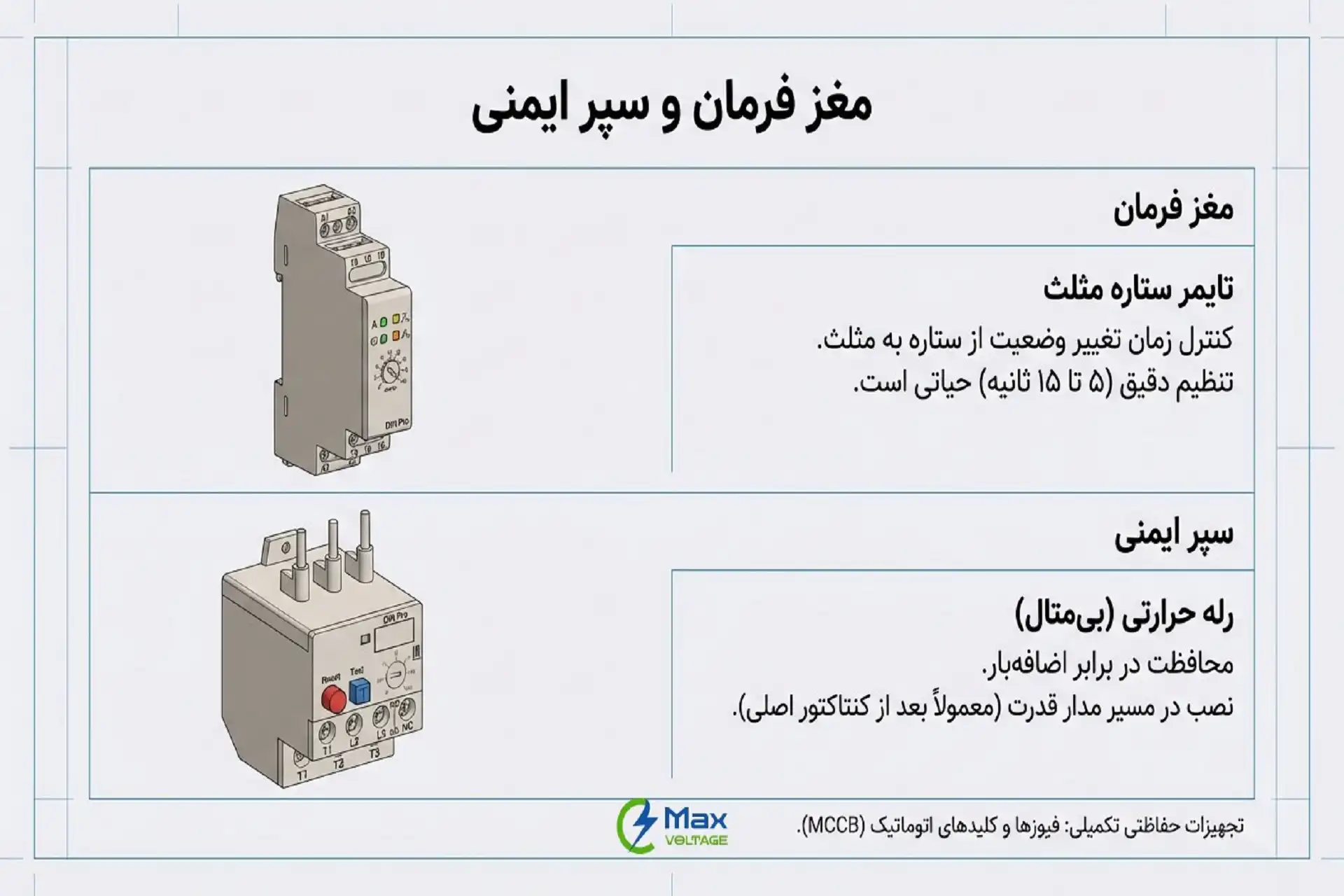

- تایمر ستاره مثلث: زمان تعویض را تنظیم می‌کند و بین قطع ستاره و وصل مثلث وقفه‌ی کوتاه (معمولاً ۵۰ تا ۱۰۰ میلی‌ثانیه) ایجاد می‌کند.
- رله حرارتی (بی‌متال): حفاظت اضافه‌بار.
- حفاظت اتصال کوتاه: فیوز، کلید مینیاتوری یا MCCB.
- شستی استارت و استوپ، و کلید قطع اضطراری.
طرز کار مدار ستاره مثلث (مرحله به مرحله)

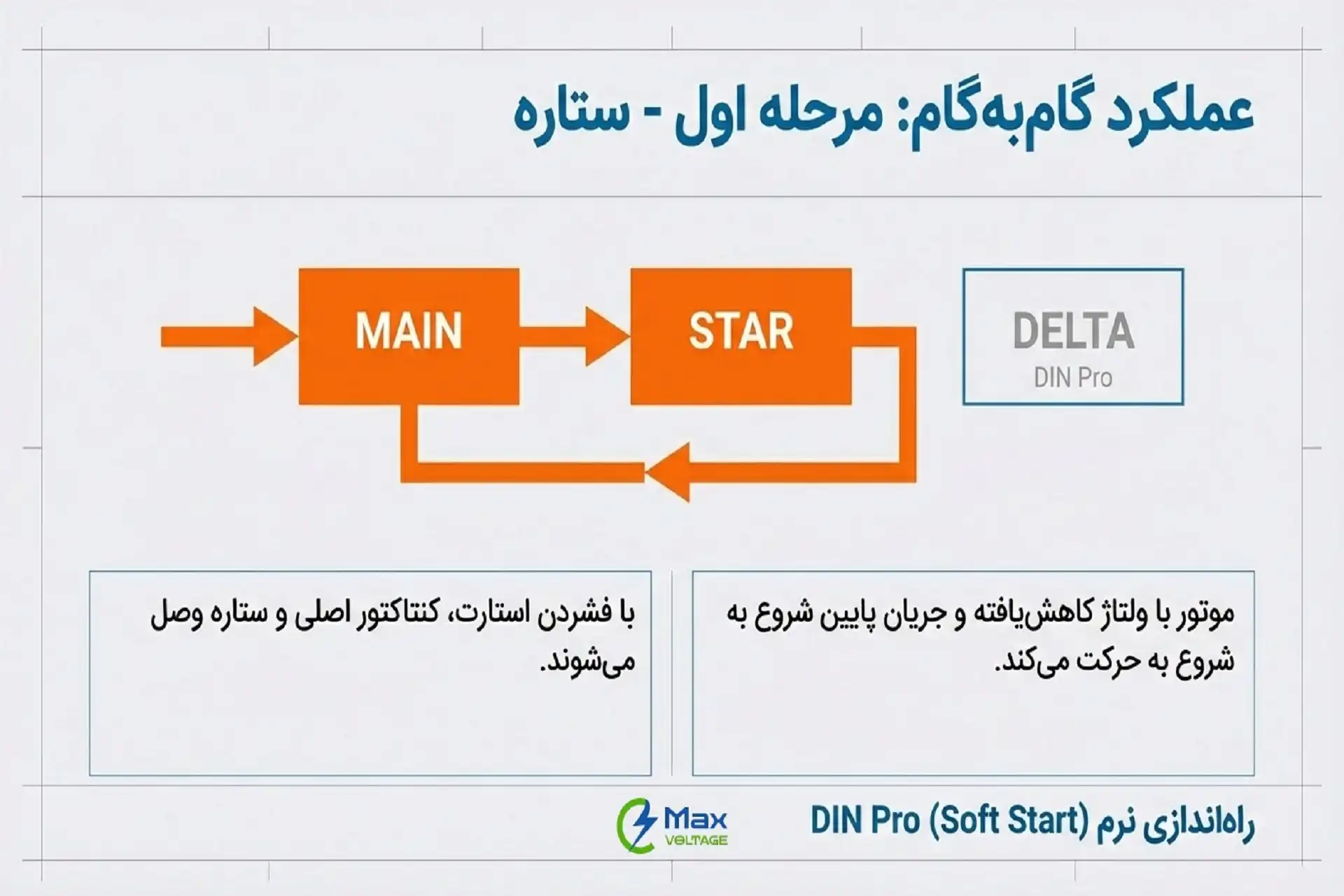

- استارت در ستاره: با زدن شستی استارت، K1 و K2 وصل می‌شوند و تایمر شروع به شمارش می‌کند. موتور با ولتاژ حدود ۵۸٪ و جریان کم شتاب می‌گیرد.

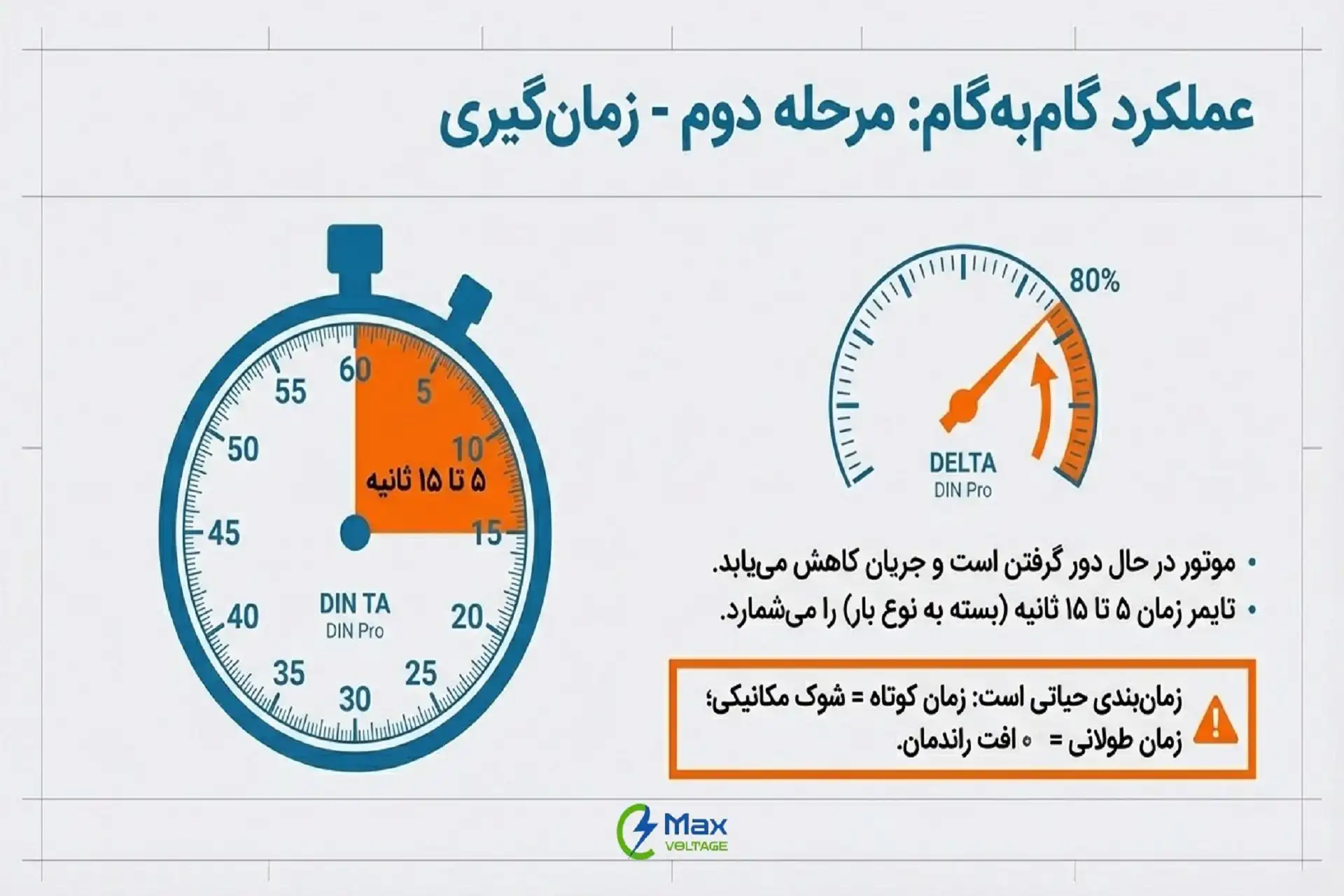

- زمان‌گیری: تایمر زمان تنظیم‌شده را می‌شمارد. هدف این است که موتور در پایان این مرحله به حدود ۸۰ تا ۹۰ درصد سرعت نامی برسد. زمان معمول از چند ثانیه تا ۳۰ ثانیه است و به توان موتور و اینرسی بار بستگی دارد. عدد ثابتی برای همه‌ی موتورها وجود ندارد و باید روی دستگاه تنظیم و با اندازه‌گیری جریان تأیید شود.

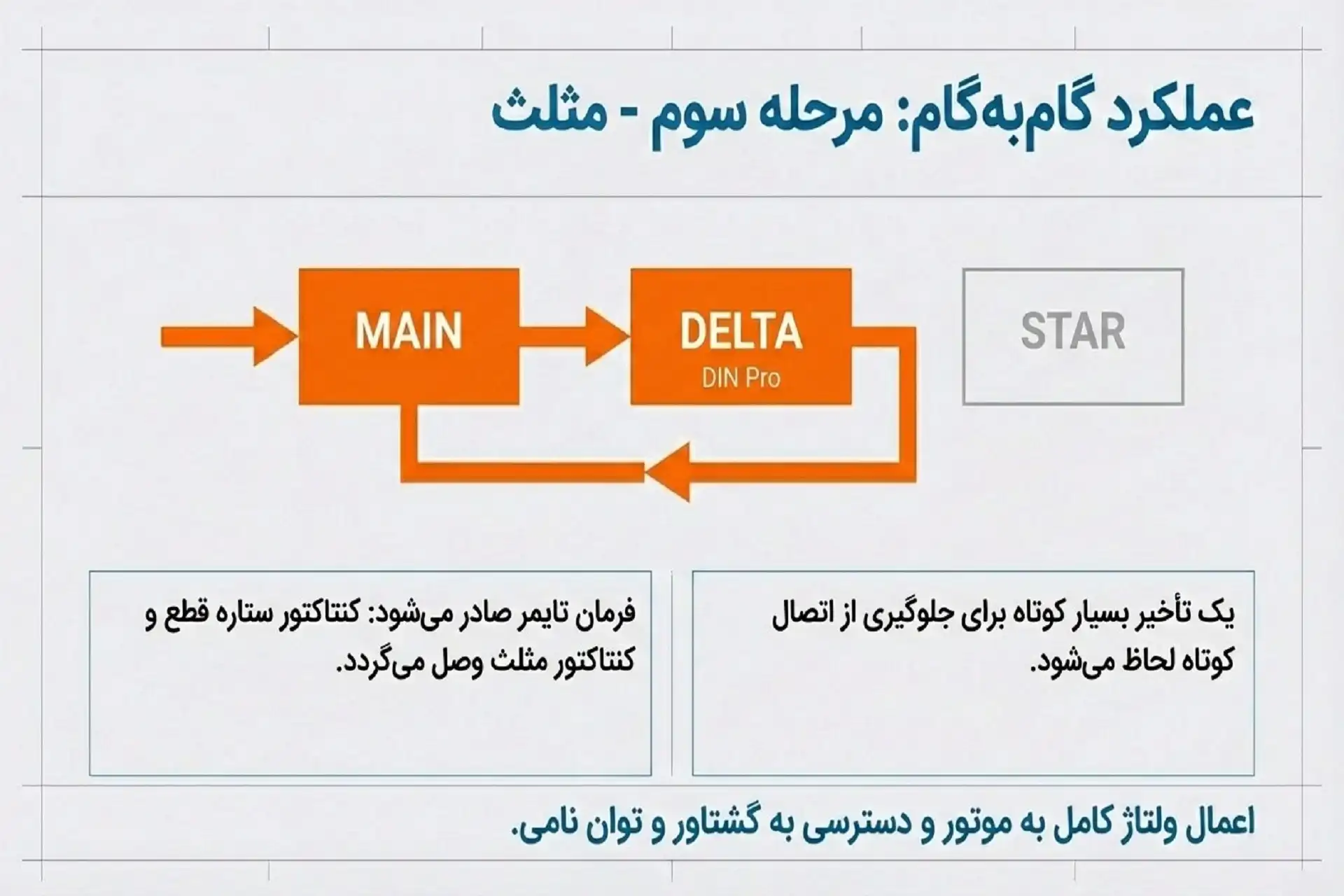

- تعویض به مثلث: K2 قطع می‌شود، بعد از وقفه‌ی کوتاه K3 وصل می‌شود و موتور با ولتاژ کامل در حالت کار دائم می‌ماند. در این حالت K1 و K3 فعال‌اند.
نکته مهم: در لحظه‌ی تعویض، موتور برای چند ده میلی‌ثانیه از برق جدا می‌ماند و هنگام وصل مثلث یک جهش جریان رخ می‌دهد (Open Transition). اگر تایمر زود تعویض کند و موتور هنوز کند باشد، این جهش می‌تواند به جریان راه‌اندازی مستقیم نزدیک شود. نسخه‌های «Closed Transition» با مقاومت کمکی این مشکل را کم می‌کنند.

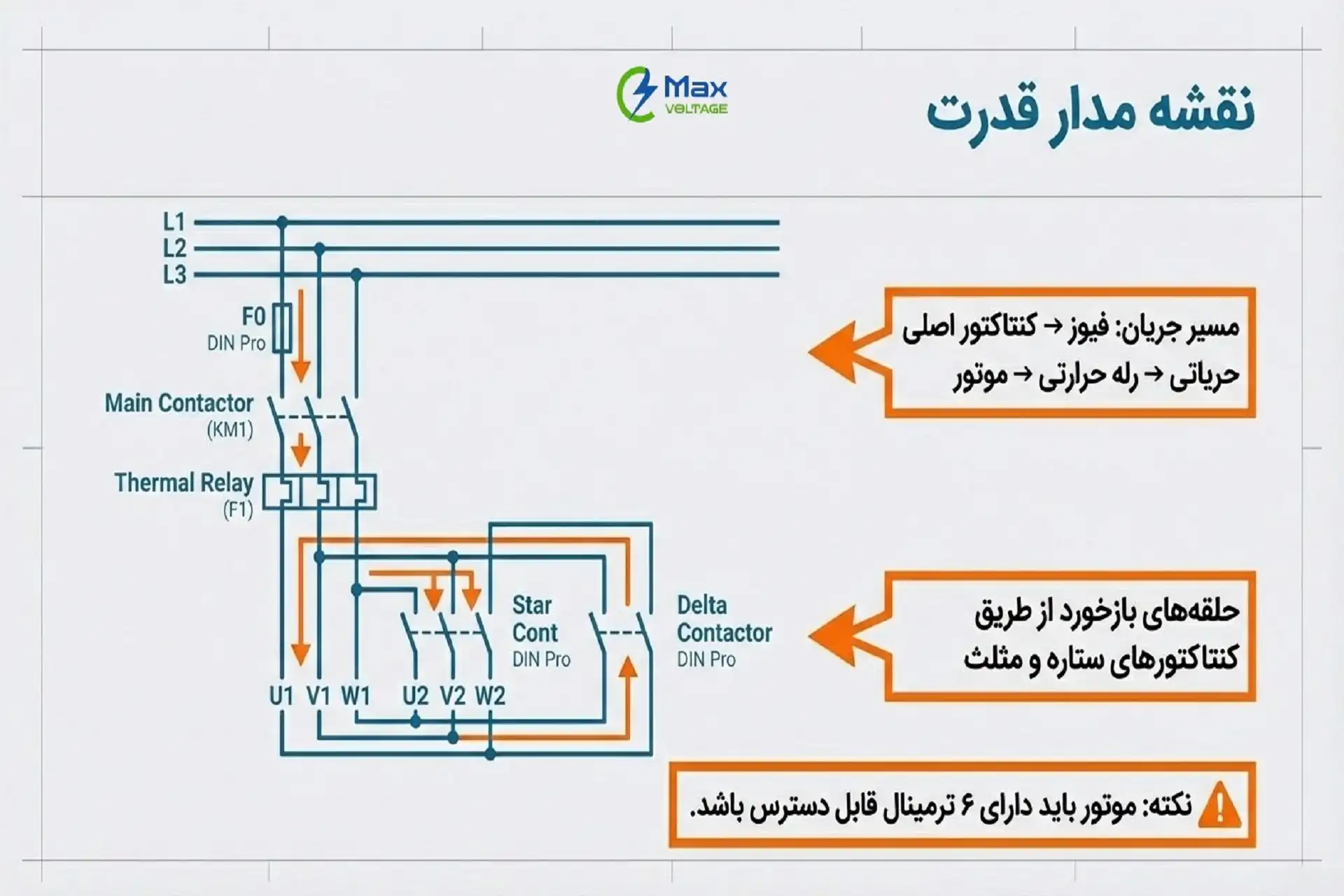

نقشه مدار قدرت و فرمان ستاره مثلث
مدار قدرت
مسیر جریان به این صورت است: منبع سه‌فاز ← حفاظت (فیوز/MCCB) ← کنتاکتور اصلی ← رله حرارتی ← ترمینال‌های U1، V1، W1 موتور. دو کنتاکتور دیگر به سر دیگر سیم‌پیچ‌ها وصل می‌شوند:
- کنتاکتور ستاره: ترمینال‌های W2، U2، V2 را به هم وصل می‌کند.
- کنتاکتور مثلث: به‌صورت U1 با W2، V1 با U2 و W1 با V2 را به هم وصل می‌کند.
سربندی ترمینال‌های موتور
موتور باید ۶ ترمینال مستقل داشته باشد. در راه‌اندازی ستاره مثلث، اتصال‌دهنده‌ی (شاخک) ترمینال موتور برداشته می‌شود و کابل ۶ رشته‌ای از تابلو به موتور می‌رسد. اتصال اشتباه سر سیم‌پیچ‌ها باعث جریان زیاد، صدا و لرزش در حالت مثلث می‌شود.

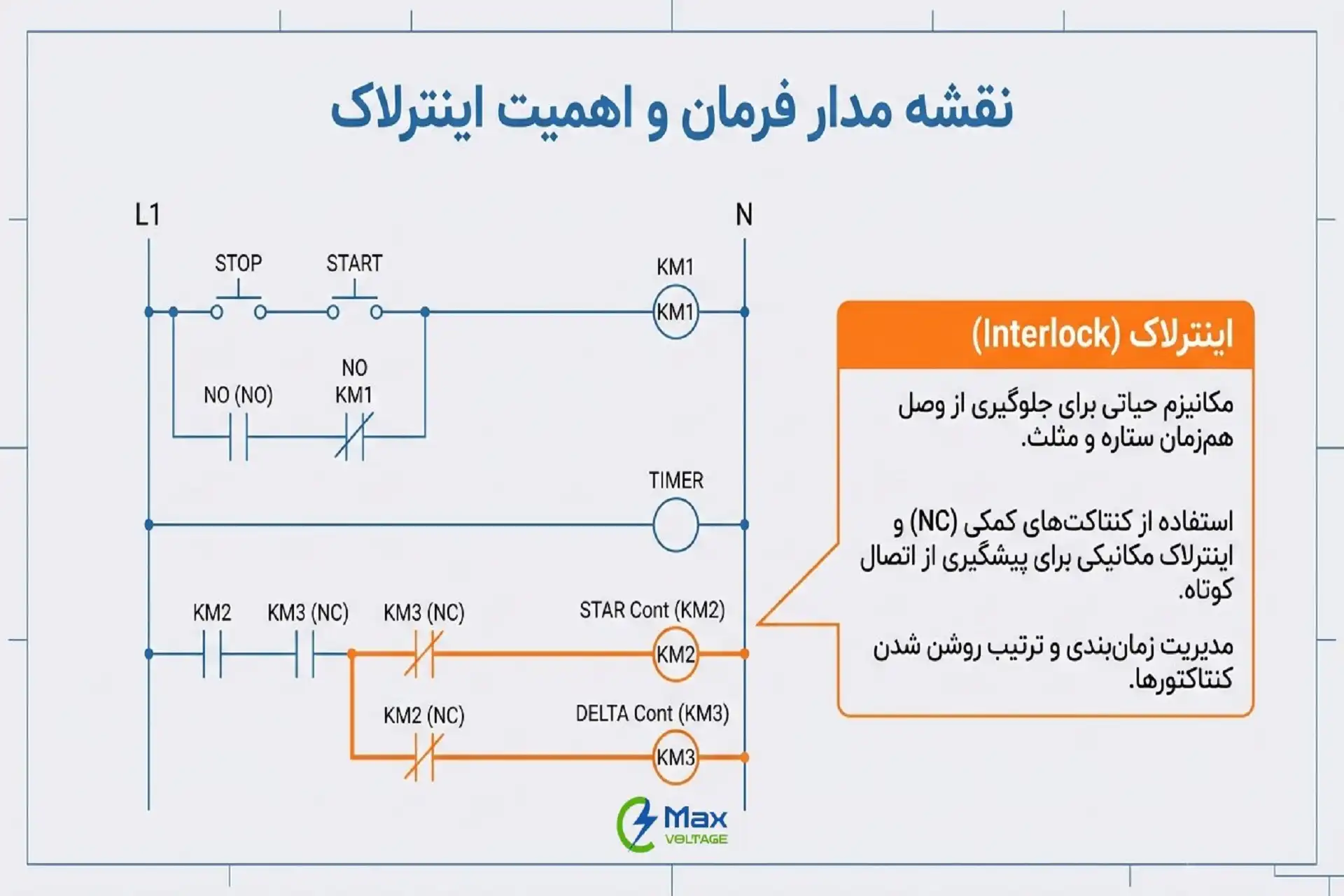

مدار فرمان
- شستی استوپ (NC) و کنتاکت بی‌متال (NC) در مسیر فرمان قرار دارند.
- با استارت، بوبین K1 و K2 و تایمر انرژی می‌گیرند. کنتاکت کمکی K1 مدار را خودنگهدار می‌کند.
- پس از پایان زمان، کنتاکت تایمر K2 را قطع و K3 را وصل می‌کند.
اینترلاک: جلوگیری از وصل هم‌زمان ستاره و مثلث
اگر K2 و K3 هم‌زمان وصل شوند، اتصال کوتاه فاز به فاز روی منبع تغذیه رخ می‌دهد. دو لایه‌ی محافظت لازم است:
- اینترلاک الکتریکی: کنتاکت کمکی NC کنتاکتور ستاره در مسیر بوبین مثلث، و کنتاکت NC مثلث در مسیر بوبین ستاره قرار می‌گیرد.
- اینترلاک مکانیکی: قفل فیزیکی بین دو کنتاکتور.
انتخاب قطعات (با مثال عددی)
در اتصال ستاره مثلث، کنتاکتورها و بی‌متال در مسیر جریان فاز سیم‌پیچ قرار می‌گیرند، نه جریان خط. قاعده‌ی کلی (با موتور ۴۰۰ ولت که در حالت دائم مثلث کار می‌کند):
| قطعه | جریان تقریبی نسبت به جریان نامی موتور (In) |
|---|---|
| کنتاکتور اصلی (K1) | حدود ۰٫۵۸ In |
| کنتاکتور مثلث (K3) | حدود ۰٫۵۸ In |
| کنتاکتور ستاره (K2) | حدود ۰٫۳۳ In |
| تنظیم بی‌متال | ۰٫۵۸ In (اگر بعد از K1 نصب شود) یا In (اگر قبل از K1 نصب شود) |
مثال: موتور ۱۵ کیلووات، ۴۰۰ ولت، با جریان نامی حدود ۲۸ آمپر (طبق پلاک)
- جریان استارت مستقیم: حدود ۶ × ۲۸ ≈ ۱۷۰ آمپر
- جریان استارت در ستاره: حدود ۵۷ آمپر
- K1 و K3: حدود ۱۶ تا ۱۷ آمپر ← کنتاکتور ۱۸ آمپر (AC-3)
- K2: حدود ۹ تا ۱۰ آمپر ← کنتاکتور ۱۲ آمپر
- بی‌متال: حدود ۱۶ آمپر
اعداد این مثال فقط برای فهم محاسبه است. مقدار نهایی را از پلاک و کاتالوگ سازنده بگیرید.

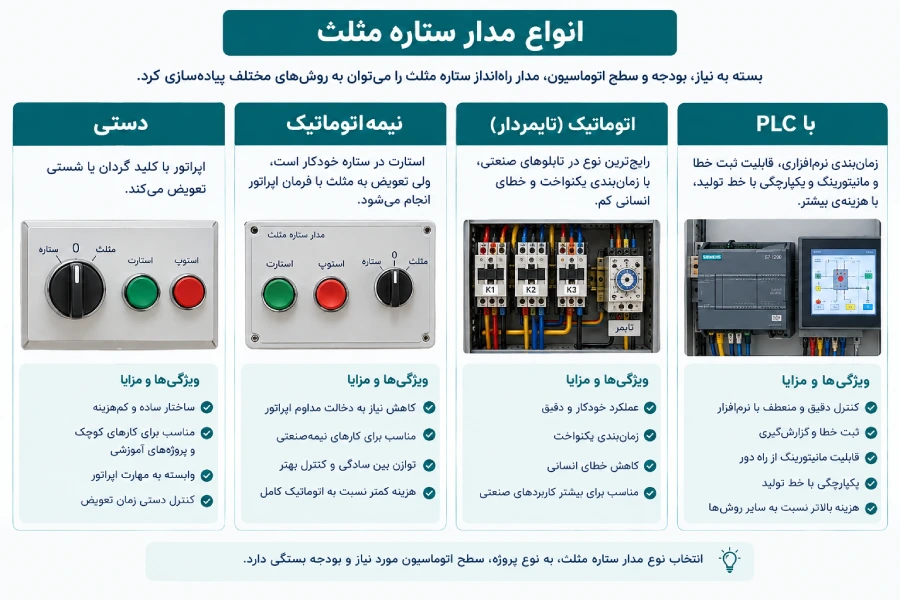

انواع مدار ستاره مثلث
- دستی: اپراتور با کلید گردان یا شستی تعویض می‌کند. ارزان است، ولی وابسته به مهارت اپراتور و فقط برای کارهای کوچک یا آموزشی مناسب است.
- نیمه‌اتوماتیک: استارت در ستاره خودکار است، ولی تعویض به مثلث با فرمان اپراتور انجام می‌شود.
- اتوماتیک (تایمردار): رایج‌ترین نوع در تابلوهای صنعتی، با زمان‌بندی یکنواخت و خطای انسانی کم.
- با PLC: زمان‌بندی نرم‌افزاری، قابلیت ثبت خطا و مانیتورینگ و یکپارچگی با خط تولید، با هزینه‌ی بیشتر.

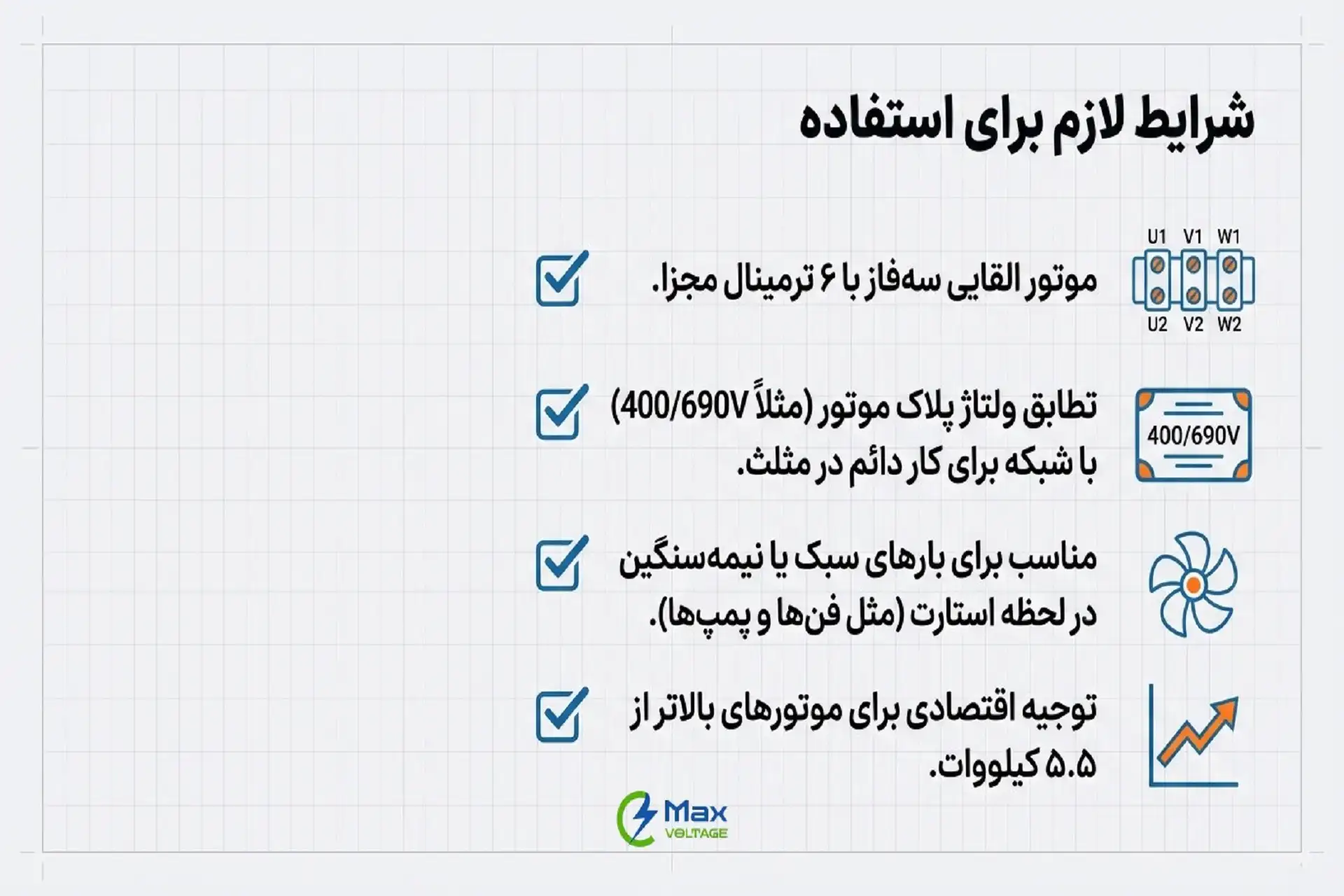

شرایط استفاده از ستاره مثلث
- موتور القایی سه‌فاز با ۶ ترمینال در دسترس باشد.
- روی پلاک موتور ولتاژ مثلث برابر ولتاژ شبکه باشد. مثلاً روی پلاک Δ۴۰۰/Y۶۹۰ یا Δ۳۸۰/Y۶۶۰ برای شبکه ۴۰۰ یا ۳۸۰ ولت مناسب است. موتور Δ۲۳۰/Y۴۰۰ برای این روش در شبکه ۴۰۰ ولت مناسب نیست.
- بار در لحظه‌ی استارت سبک یا نیمه‌سنگین باشد (پمپ و فن گریز از مرکز مناسب‌اند، بالابر و پرس مناسب نیستند).
- توان موتور معمولاً از حدود ۵٫۵ تا ۷٫۵ کیلووات به بالا باشد. ضوابط شرکت توزیع برق متفاوت است و باید استعلام شود.

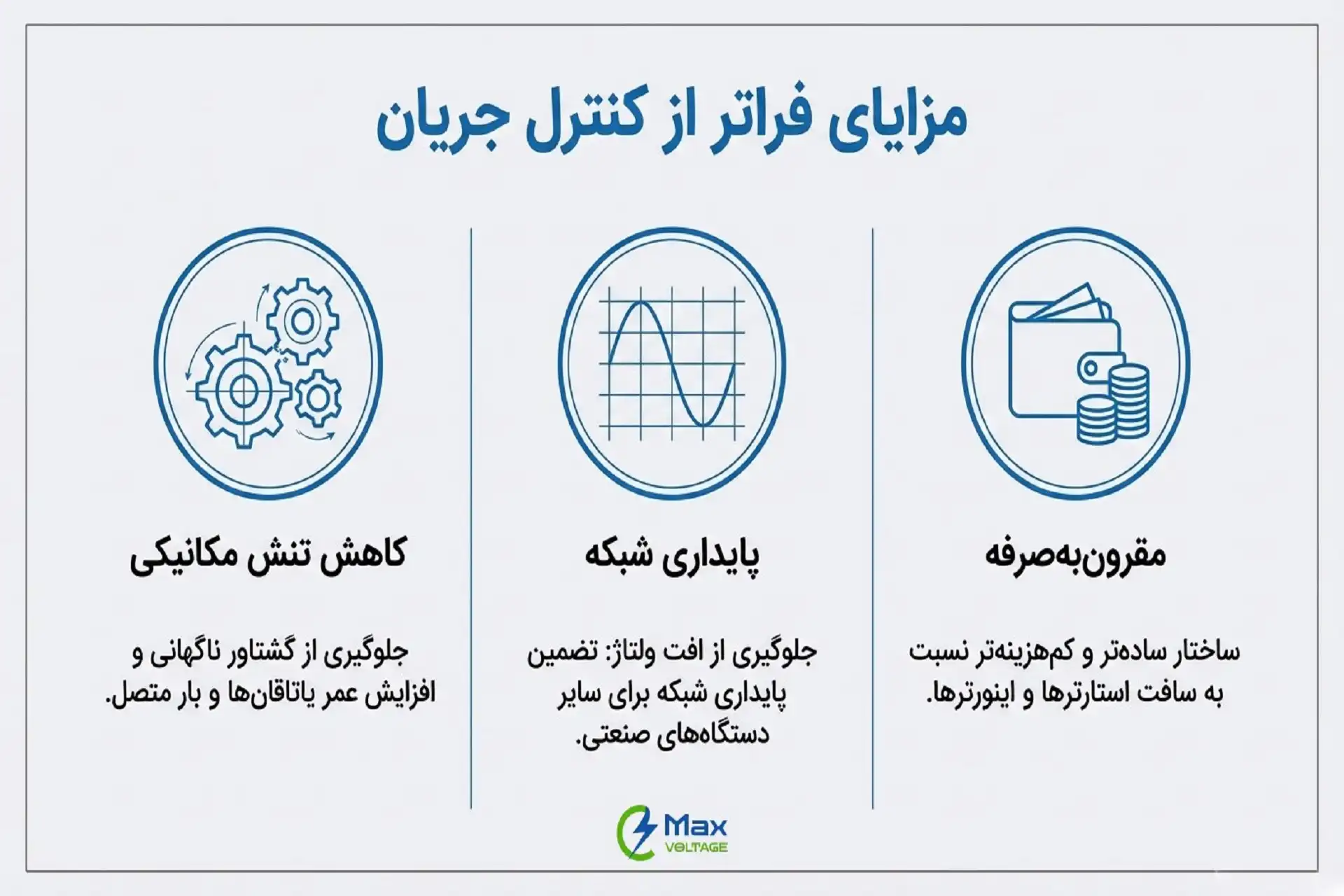

مزایا و معایب مدار ستاره مثلث
مزایا:
- کاهش جریان استارت تا حدود یک‌سوم
- هزینه‌ی کم و ساختار ساده
- تعمیر و نگهداری آسان
- استهلاک مکانیکی کمتر نسبت به DOL
معایب:
- گشتاور راه‌اندازی هم یک‌سوم می‌شود.
- جهش جریان در لحظه‌ی تعویض
- نیاز به موتور ۶ ترمینالی و کابل ۶ رشته‌ای
- فاقد کنترل سرعت
- مناسب نبودن برای بارهای سنگین استارت
| روش | جریان استارت | گشتاور استارت | کنترل سرعت | هزینه | مناسب برای |
|---|---|---|---|---|---|
| DOL | بسیار زیاد | کامل | ندارد | کم‌ترین | موتورهای کوچک |
| ستاره مثلث | حدود ۱/۳ | حدود ۱/۳ | ندارد | کم | پمپ و فن متوسط |
| سافت‌استارتر | قابل تنظیم | قابل تنظیم | ندارد | متوسط | استارت نرم و توقف نرم |
| اینورتر (VFD) | کنترل‌شده | قابل تنظیم | دارد | زیاد | کنترل سرعت و صرفه‌جویی انرژی |

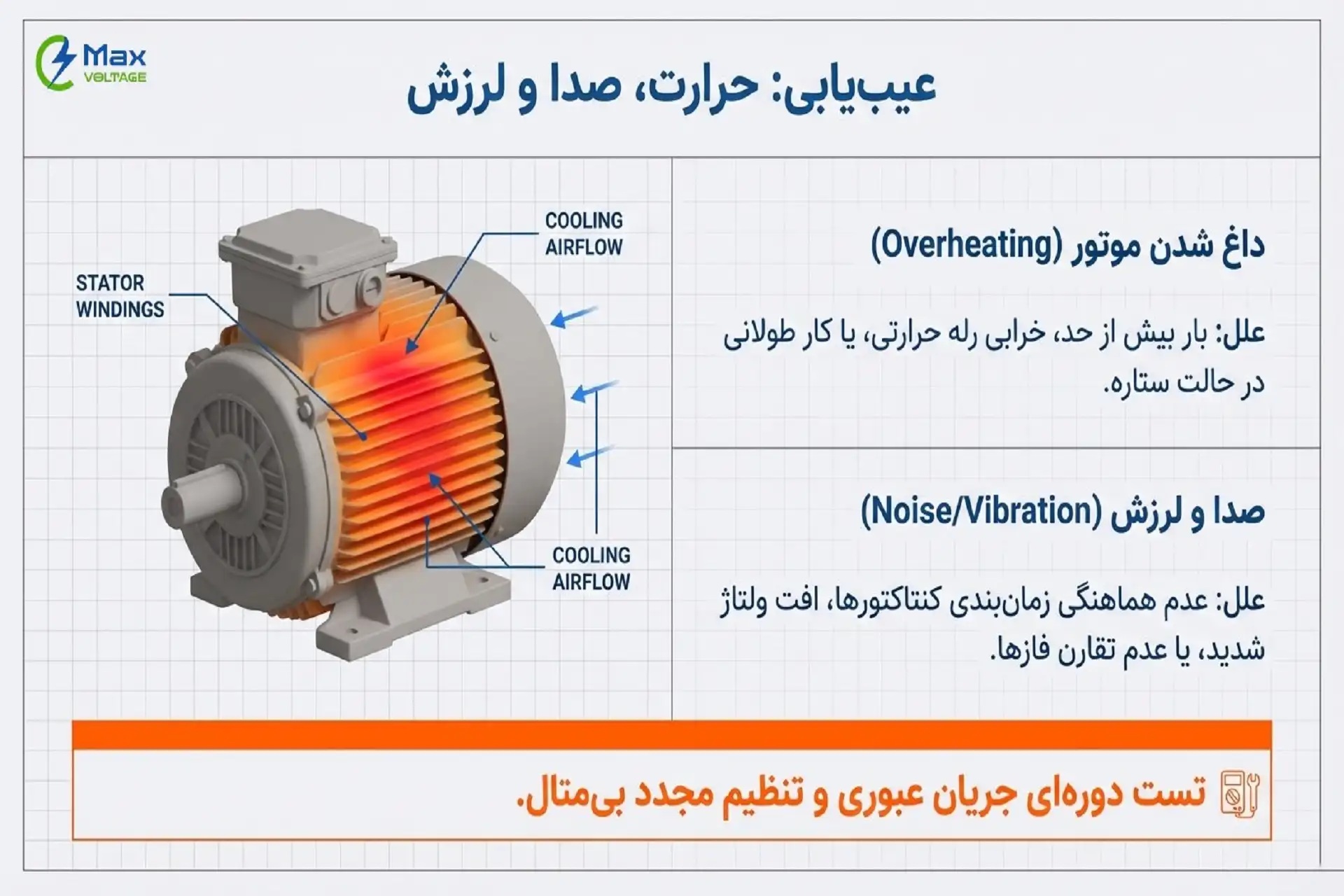

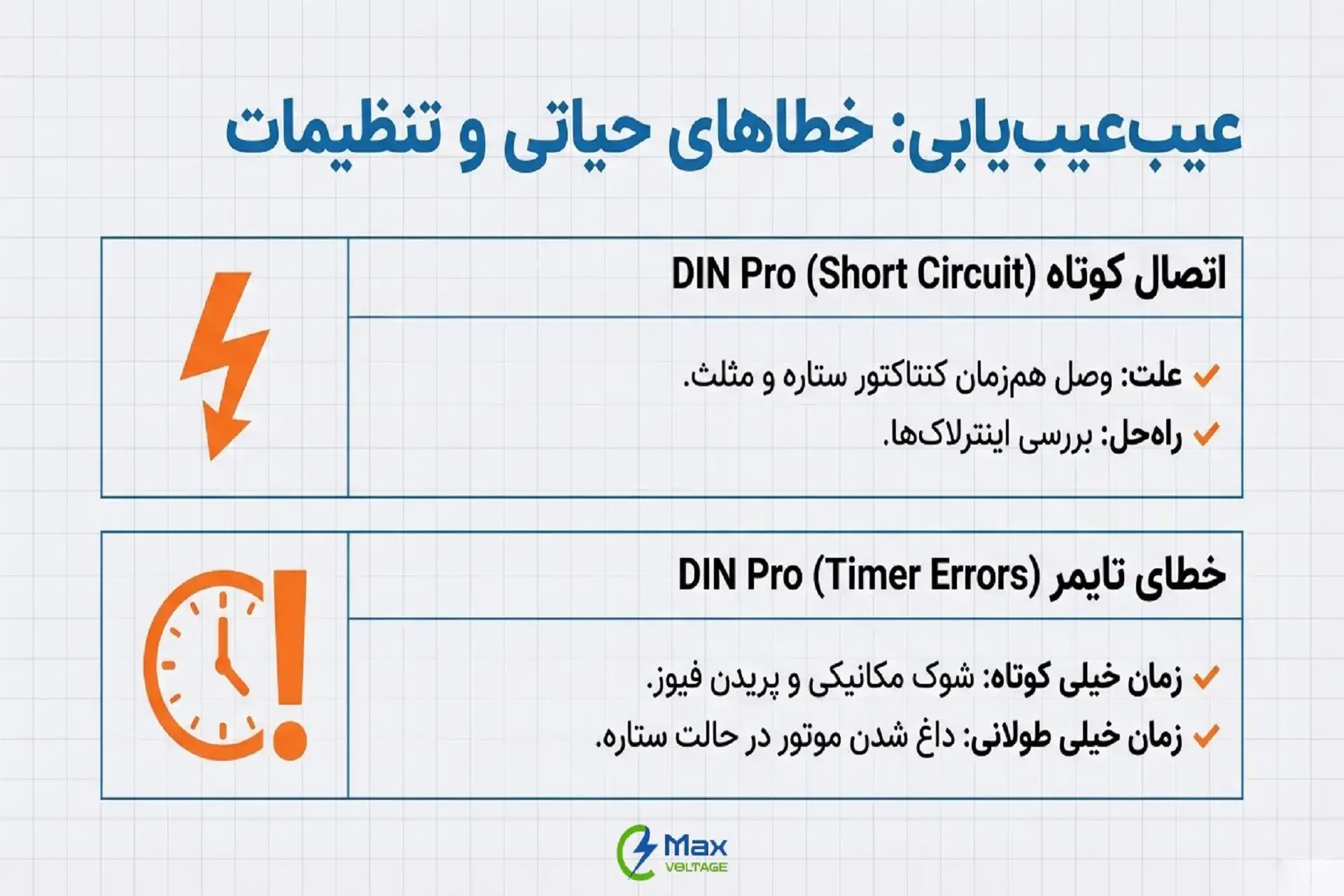

خطاها و عیب‌یابی مدار ستاره مثلث
| مشکل | علت محتمل | راه‌حل |
|---|---|---|
| موتور در ستاره استارت نمی‌خورد | گشتاور بار بیش از گشتاور ستاره | بار را سبک‌تر کنید یا روش دیگری انتخاب کنید |
| موتور به مثلث نمی‌رود | خرابی تایمر یا بوبین مثلث، یا اینترلاک اشتباه | تایمر و کنتاکت‌های کمکی را تست کنید |
| تریپ هنگام تعویض | تایمر زود تنظیم شده و جهش جریان زیاد است | زمان ستاره را افزایش دهید |
| بی‌متال مدام عمل می‌کند | تنظیم اشتباه (In به‌جای ۰٫۵۸ In) یا اضافه‌بار | تنظیم را با محل نصب تطبیق دهید |
| صدا یا لرزش در مثلث | سربندی اشتباه ترمینال‌ها یا تعویض خیلی زود | سربندی را مطابق نقشه چک کنید |
| داغ شدن موتور | ماندن طولانی در ستاره، یا اشکال بی‌متال | زمان تایمر و جریان را اندازه بگیرید |
| اتصال کوتاه یا پرش فیوز | وصل هم‌زمان K2 و K3 (جوش‌خوردن کنتاکت، نبود اینترلاک) | کنتاکتورها را بررسی و اینترلاک را اصلاح کنید |
نکات ایمنی
- اینترلاک الکتریکی و مکانیکی را همیشه اجرا کنید.
- قبل از برق‌دار کردن، سیم‌کشی و سربندی را کنترل کنید.
- بی‌متال را طبق محل نصب تنظیم کنید.
- جهت چرخش را با جابه‌جایی دو فاز ورودی تغییر دهید، نه داخل سیم‌پیچ‌ها.
- کارهای تابلو را فقط با رعایت اصول ایمنی برق و توسط فرد مجاز انجام دهید.
جمع‌بندی
مدار راه‌انداز ستاره مثلث راه‌حلی ساده و اقتصادی برای کاهش جریان استارت موتورهای سه‌فاز است، به شرط آنکه موتور ۶ ترمینال داشته باشد، ولتاژ پلاک با شبکه هماهنگ باشد و بار در لحظه‌ی استارت سنگین نباشد. انتخاب درست قطعات (کنتاکتور و بی‌متال بر اساس جریان فاز)، تنظیم تایمر و اجرای اینترلاک، تعیین‌کننده‌ی عملکرد ایمن مدار است. اگر به استارت نرم یا کنترل سرعت نیاز دارید، سافت‌استارتر یا اینورتر گزینه‌های مناسب‌تری هستند.
سوالات متداول
ستاره مثلث برای چه موتورهایی مناسب است؟
موتورهای القایی سه‌فاز ۶ ترمینالی که ولتاژ مثلث روی پلاکشان برابر ولتاژ شبکه است و بار سبک تا نیمه‌سنگین دارند.
زمان تایمر ستاره مثلث چقدر باشد؟
عدد ثابت نیست. معمولاً از چند ثانیه تا ۳۰ ثانیه است و باید طوری تنظیم شود که موتور تا حدود ۸۰ تا ۹۰ درصد سرعت برسد.
چرا گشتاور در ستاره کم می‌شود؟
چون ولتاژ هر سیم‌پیچ حدود ۵۸٪ می‌شود و گشتاور با مجذور ولتاژ متناسب است، پس به حدود یک‌سوم می‌رسد.
آیا می‌توان موتور تک‌فاز را ستاره مثلث راه‌اندازی کرد؟
خیر. این روش فقط برای موتورهای سه‌فاز است.
ستاره مثلث بهتر است یا سافت‌استارتر؟
اگر بودجه محدود و بار سبک است، ستاره مثلث کافی است. برای استارت نرم‌تر، بارهای حساس یا نیاز به توقف نرم، سافت‌استارتر انتخاب بهتری است.
