در بسیاری از تابلوهای برق صنعتی، خرابی بیمتال معمولا بیسروصدا شروع میشود؛ اما اگر بهموقع تشخیص داده نشود، میتواند به سوختن موتور، توقف خط تولید و خسارتهای جدی مالی منجر شود. مشکل اینجاست که خیلی از کاربران، نشانههای خرابی بیمتال را جدی نمیگیرند یا آنها را به عوامل دیگری نسبت میدهند. قطع و وصلهای نامنظم، دیر ریست شدن یا حتی عمل نکردن بیمتال در شرایط اضافهبار، نشانههایی نیستند که بتوان بهسادگی از کنارشان گذشت. این علائم معمولا خبر از کاهش دقت عملکرد، فرسودگی داخلی یا پایان عمر مفید بیمتال میدهند؛ اما در عمل، اغلب تا زمانی که موتور آسیب نبیند، نادیده گرفته میشوند.
در این مقاله، نشانههای خرابی بیمتال را به صورت کامل شرح میدهیم؛ علائمی که اگر زودتر شناخته شوند، میتوانند از خسارتهای سنگین جلوگیری کنند. در ادامه همراه مکث ولتاژ باشید.

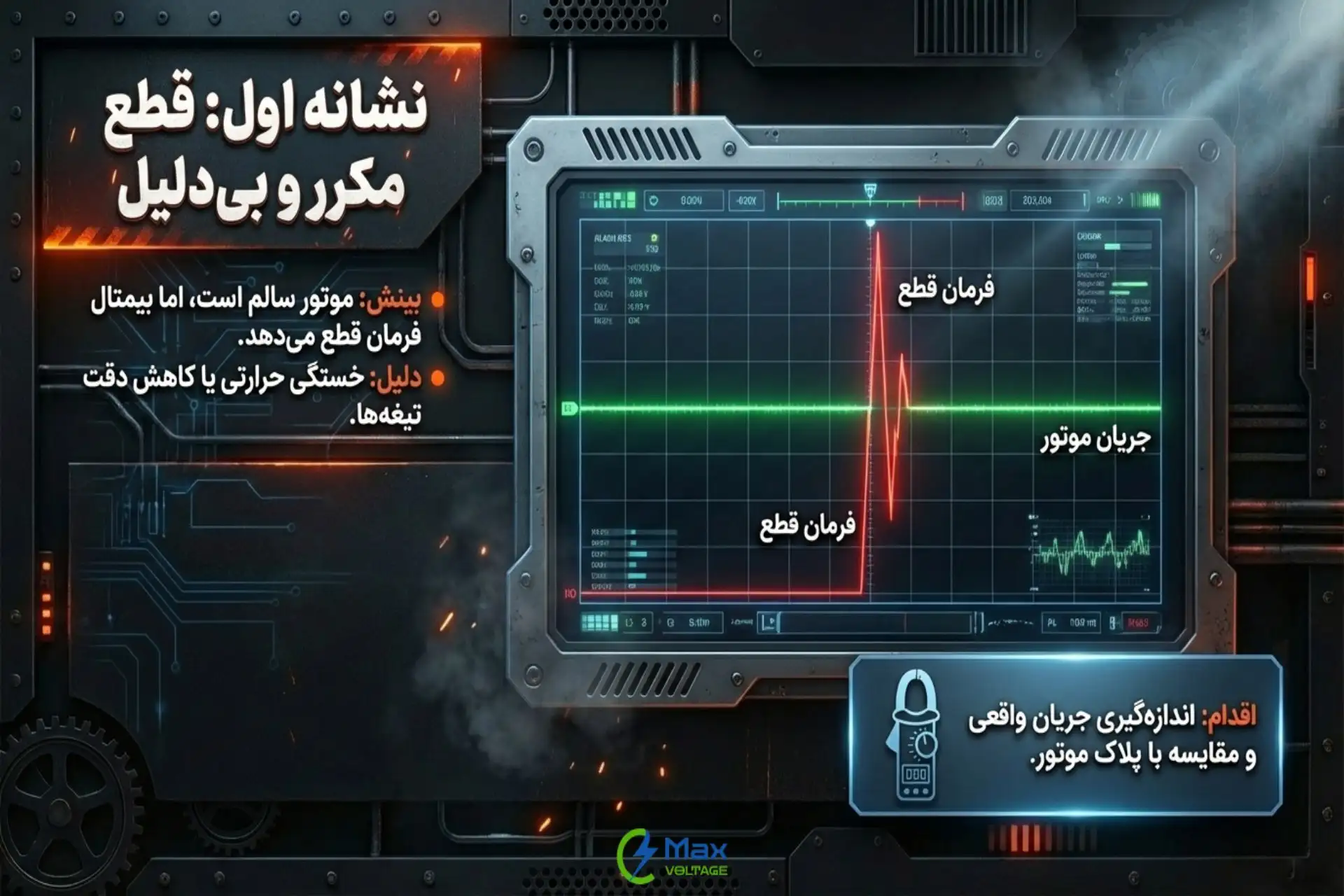

نشانه اول: قطع مکرر و بیدلیل موتور
یکی از شایعترین و در عین حال خطرناکترین نشانههای خرابی بیمتال، قطع شدن مکرر موتور بدون وجود اضافهبار واقعی است. در این حالت، موتور در شرایط کاری عادی قرار دارد، اما بیمتال بهصورت ناگهانی عمل میکند و مدار را قطع میکند.
این اتفاق معمولا به دلیل کاهش دقت تیغههای بیمتال، خستگی حرارتی یا فرسودگی مکانیزم داخلی رخ میدهد. بیمتالی که دچار این مشکل شده، دیگر قادر نیست مرز واقعی بین جریان مجاز و اضافهبار را تشخیص دهد و حتی در جریانهای نرمال هم فرمان قطع میدهد.
ادامه کار با چنین بیمتالی باعث میشود:
- موتور دائما خاموش و روشن شود.
- فشار مضاعف به کنتاکتور وارد شود.
- راندمان سیستم کاهش پیدا کند.
- اپراتور بهاشتباه دنبال مشکل در موتور یا برق ورودی بگردد.
اقدام درست در این شرایط چیست؟
در صورت مشاهده قطع مکرر و بیدلیل موتور، ابتدا جریان واقعی موتور را با آمپرمتر اندازهگیری کنید. سپس مقدار جریان تنظیمشده روی بیمتال را بررسی و با پلاک موتور مقایسه کنید. اگر جریان موتور نرمال است ولی بیمتال همچنان قطع میکند، بیمتال مشکوک به خرابی است. در این شرایط، خرید بیمتال جدید کمهزینهترین و ایمنترین تصمیم است.
هشدار مهم: یکی از خطرناکترین اشتباهات این است که برای جلوگیری از قطع شدن جریان تنظیمی بیمتال را بیش از حد بالا ببرید یا بیمتال را موقتا از مدار خارج کنید. این کار شاید مشکل قطع مکرر را بهصورت ظاهری حل کند، اما عملا حفاظت موتور را از بین میبرد و در صورت اضافهبار واقعی، موتور بدون هیچ محافظی خواهد سوخت.

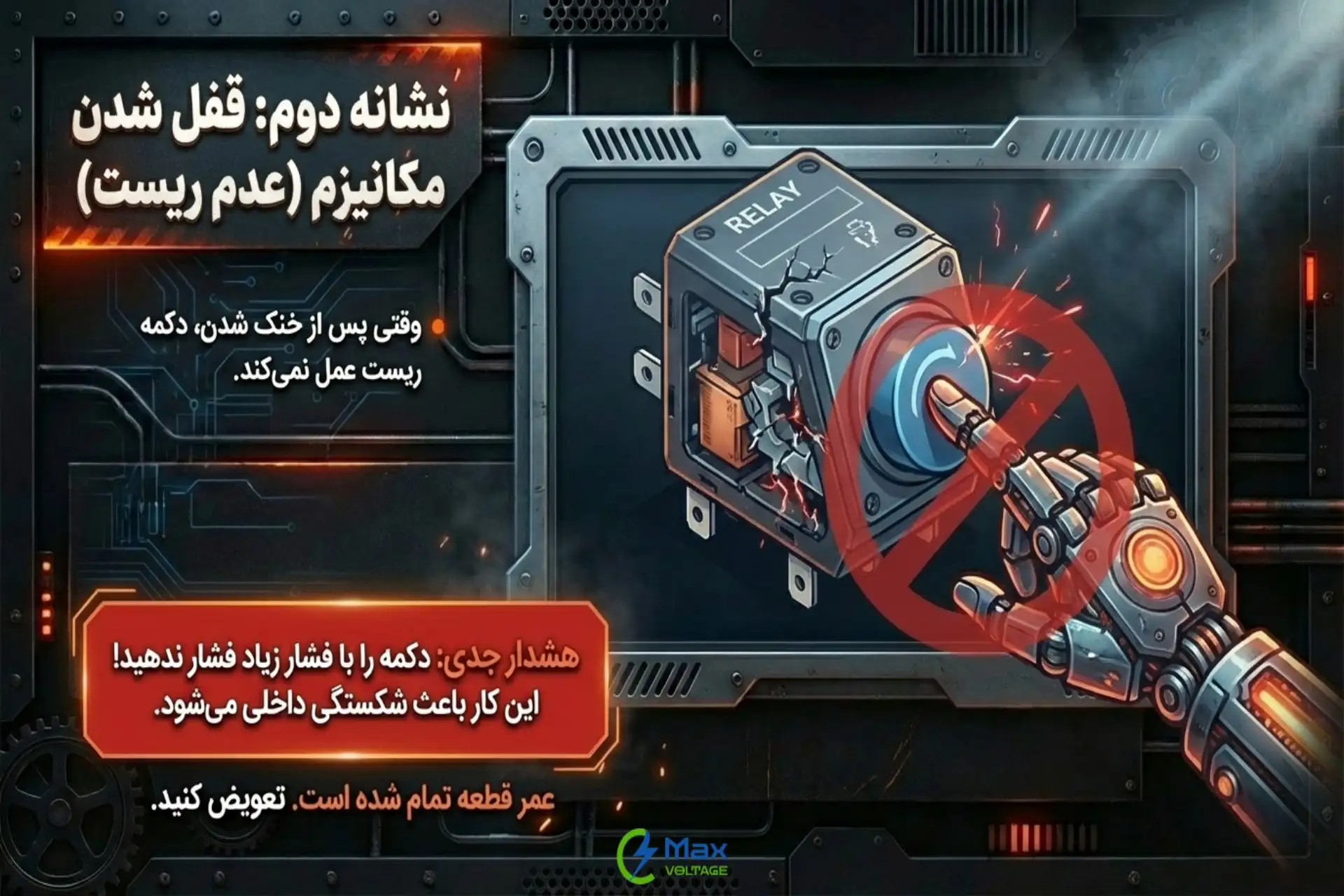

نشانه دوم: ریست نشدن یا دیر ریست شدن بیمتال
یکی دیگر از نشانههای خرابی بیمتال، ریست نشدن بیمتال پس از قطع یا ریست شدن آن با تأخیر غیرعادی است. در حالت نرمال، بیمتال بعد از خنک شدن تیغهها باید در بازه زمانی مشخصی امکان ریست داشته باشد؛ اما وقتی این فرآیند بهدرستی انجام نمیشود، معمولا نشاندهنده فرسودگی داخلی یا تغییر شکل تیغههای دو فلزی است.
در چنین شرایطی ممکن است:
- بیمتال حتی پس از خنک شدن کامل ریست نشود.
- ریست دستی عمل نکند یا گیر داشته باشد.
- ریست اتوماتیک بسیار دیرتر از حالت عادی انجام شود.
این رفتار غیرعادی باعث توقفهای طولانی، اختلال در بهرهبرداری و افزایش فشار روی اپراتور و سایر تجهیزات میشود.
اقدام درست در این شرایط چیست؟
اگر با مشکل ریست نشدن یا دیر ریست شدن بیمتال مواجه شدید، ابتدا اجازه دهید بیمتال کاملا خنک شود. سپس وضعیت ریست (دستی یا اتوماتیک) را بررسی و دمای محیط تابلو را کنترل کنید. اگر پس از خنک شدن کامل همچنان ریست انجام نمیشود، بیمتال عملا کارایی خود را از دست داده و باید تعویض شود.
در این وضعیت، تعمیر یا دستکاری بیمتال معمولا نتیجهای ندارد و فقط زمان و ریسک را بالا میبرد.
هشدار مهم: بعضی کاربران برای راهاندازی سریع، سعی میکنند که با فشار زیاد بیمتال را ریست کنند یا چند بار پشتسرهم دکمه ریست را میزنند. این کار میتواند باعث شکستگی مکانیزم داخلی، کاهش دقت عملکرد و حتی از کار افتادن کامل بیمتال شود. اگر بیمتال ریست نمیشود، پیام آن واضح است: زمان تعویض فرا رسیده است.

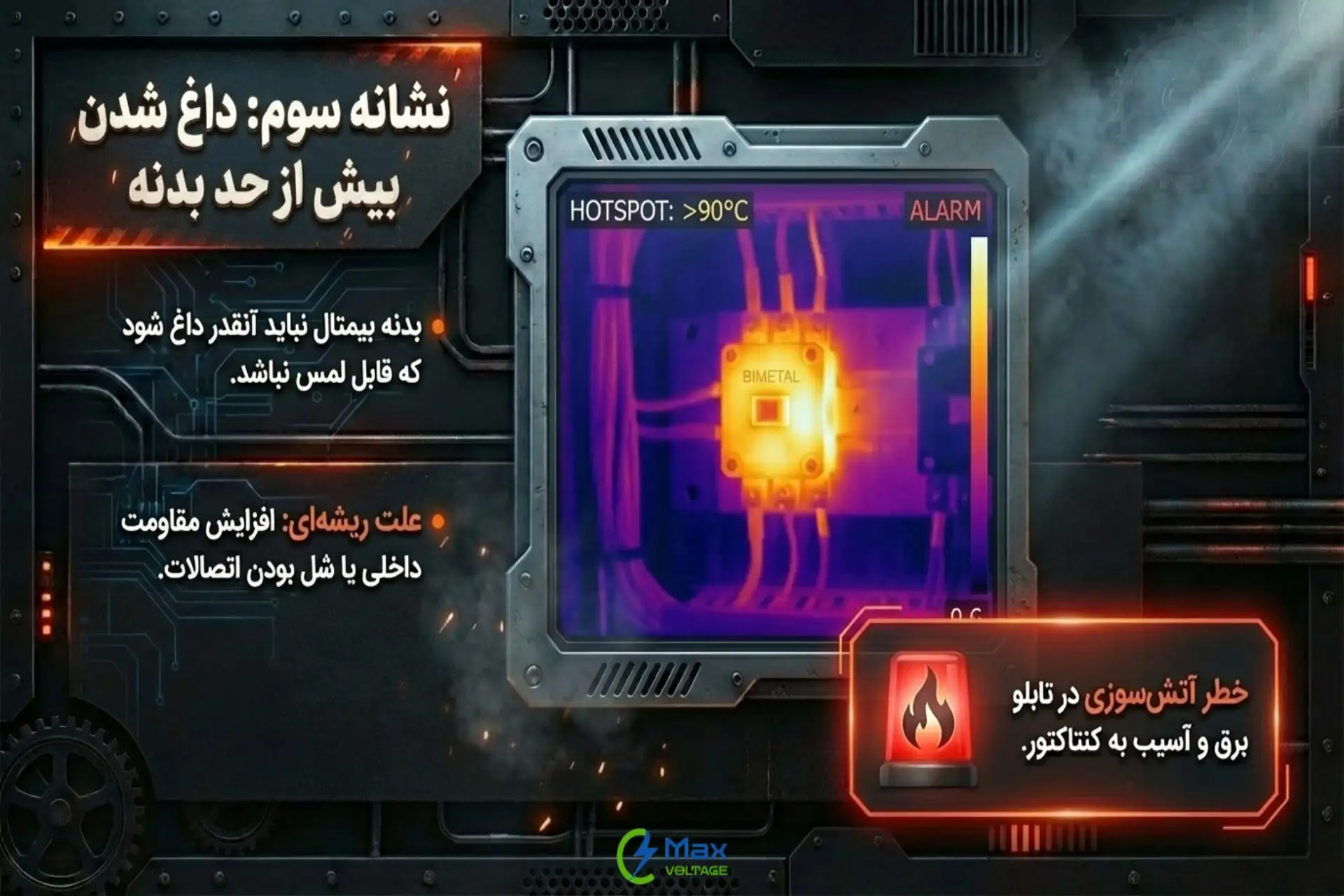

نشانه سوم: داغ شدن بیش از حد بیمتال
در شرایط کاری عادی، گرم شدن جزئی بیمتال طبیعی است؛ اما اگر بدنه بیمتال بهطور غیرعادی داغ شود یا حتی با دست قابل لمس نباشد، این موضوع یک هشدار جدی محسوب میشود. داغ شدن بیش از حد معمولا نشانه افزایش مقاومت داخلی، فرسودگی تیغهها یا اتصالات ضعیف است.
بیمتالی که بیش از حد داغ میشود، نهتنها دقت عملکرد خود را از دست میدهد، بلکه میتواند باعث مشکلات زیر شود:
- قطعهای ناخواسته و مکرر.
- تغییر نقطه تنظیم جریان.
- آسیب به کنتاکتور و سیمکشی اطراف که ممکن است شما را مجبور به خرید کنتاکتور جدید کند.
- افزایش ریسک آتشسوزی در تابلو برق.
اقدام درست در این شرایط چیست؟
در صورت مشاهده داغ شدن غیرعادی بیمتال، مدار را بلافاصله قطع کنید. سپس جریان عبوری از موتور را اندازهگیری و با مقدار تنظیمی بیمتال مقایسه کنید. در آخر اتصالات ورودی و خروجی بیمتال را از نظر شل بودن یا تغییر رنگ بررسی کنید. اگر جریان نرمال است ولی بیمتال همچنان داغ میشود، بیمتال دچار خرابی داخلی است و باید تعویض شود.
همچنین وضعیت تهویه تابلو و دمای محیط را نیز بررسی کنید؛ اما توجه داشته باشید که داغ شدن شدید، حتی در محیط گرم هم طبیعی نیست.
هشدار: یکی از اشتباهات خطرناک این است که داغ شدن بیمتال را به عادی بودن کار موتور نسبت دهید یا صرفا پیچ تنظیم جریان را پایین بیاورید تا دما کمتر شود. این کار فقط علائم را پنهان میکند و مشکل اصلی را حل نمیکند. بیمتالی که بهطور غیرعادی داغ میشود، دیگر قابل اعتماد نیست و ادامه کار با آن میتواند به تجهیزات دیگر هم آسیب بزند.

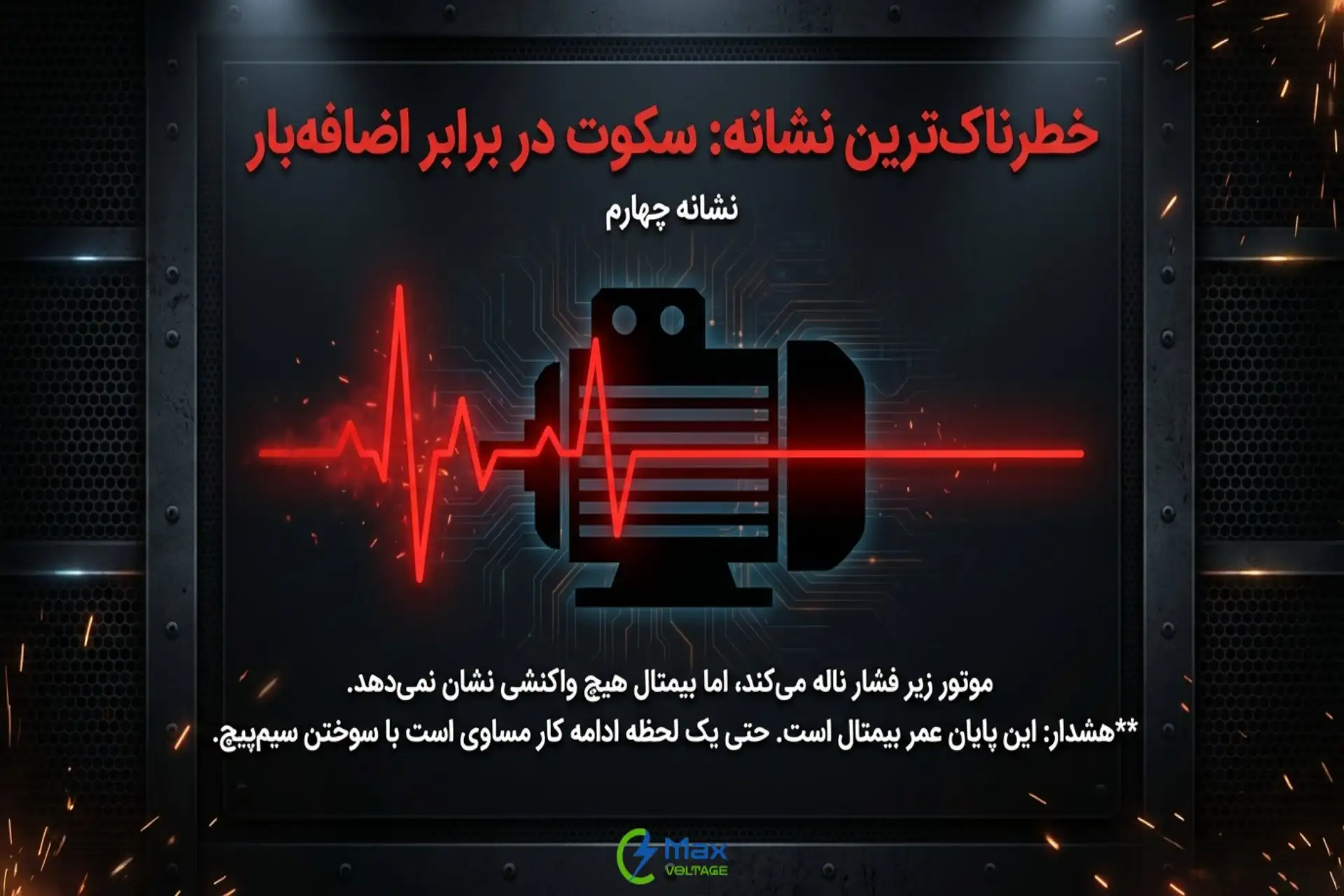

نشانه چهارم: عمل نکردن بیمتال در زمان اضافهبار واقعی
یکی از خطرناکترین نشانههای خرابی بیمتال عمل نکردن آن در زمان اضافه بار واقعی است. در حالت عادی، بیمتال باید در شرایط اضافهبار واقعی و افزایش غیرمجاز جریان، مدار را قطع کند. اگر موتور بهوضوح تحت فشار است، جریان افزایش پیدا کرده و دمای موتور بالا میرود، اما بیمتال هیچ واکنشی نشان نمیدهد، این یعنی بیمتال عملا در انجام وظیفه اصلی خود عاجز است.
این وضعیت از قطع بیدلیل هم خطرناکتر است؛ چون بیمتال ظاهرا سالم به نظر میرسد، اما در لحظهای که باید از موتور محافظت کند، ساکت میماند. ادامه کار در چنین شرایطی میتواند خیلی سریع منجر به سوختن سیمپیچ موتور و خسارتهای سنگین شود.
اقدام درست در این شرایط چیست؟
اگر متوجه شدید موتور تحت اضافهبار است ولی بیمتال عمل نمیکند، بلافاصله موتور را خاموش کنید. سپس جریان واقعی موتور را اندازهگیری و با جریان تنظیمی بیمتال مقایسه کنید. در نهایت تنظیم جریان بیمتال را بررسی کنید و با جریان واقعی موتور مطابقت دهید. اگر جریان از حد مجاز بالاتر است و بیمتال قطع نمیکند، تجهیز شما کاملا معیوب است و باید فورا تعویض شود.
در نظر داشته باشید که در این شرایط، حتی یک بار دیگر راهاندازی موتور میتواند ریسک سوختن آن را چند برابر کند.
هشدار: یکی از اشتباهات بسیار خطرناک این است که عمل نکردن بیمتال را به قوی بودن موتور نسبت دهید یا تصور کنید که بیمتال درست تنظیم نشده و آن را دستکاری کنید. اگر بیمتال در اضافهبار واقعی عمل نکند، هیچ تنظیمی آن را قابل اعتماد نمیکند. این نشانه پایان عمر بیمتال است، نه یک ایراد جزئی.

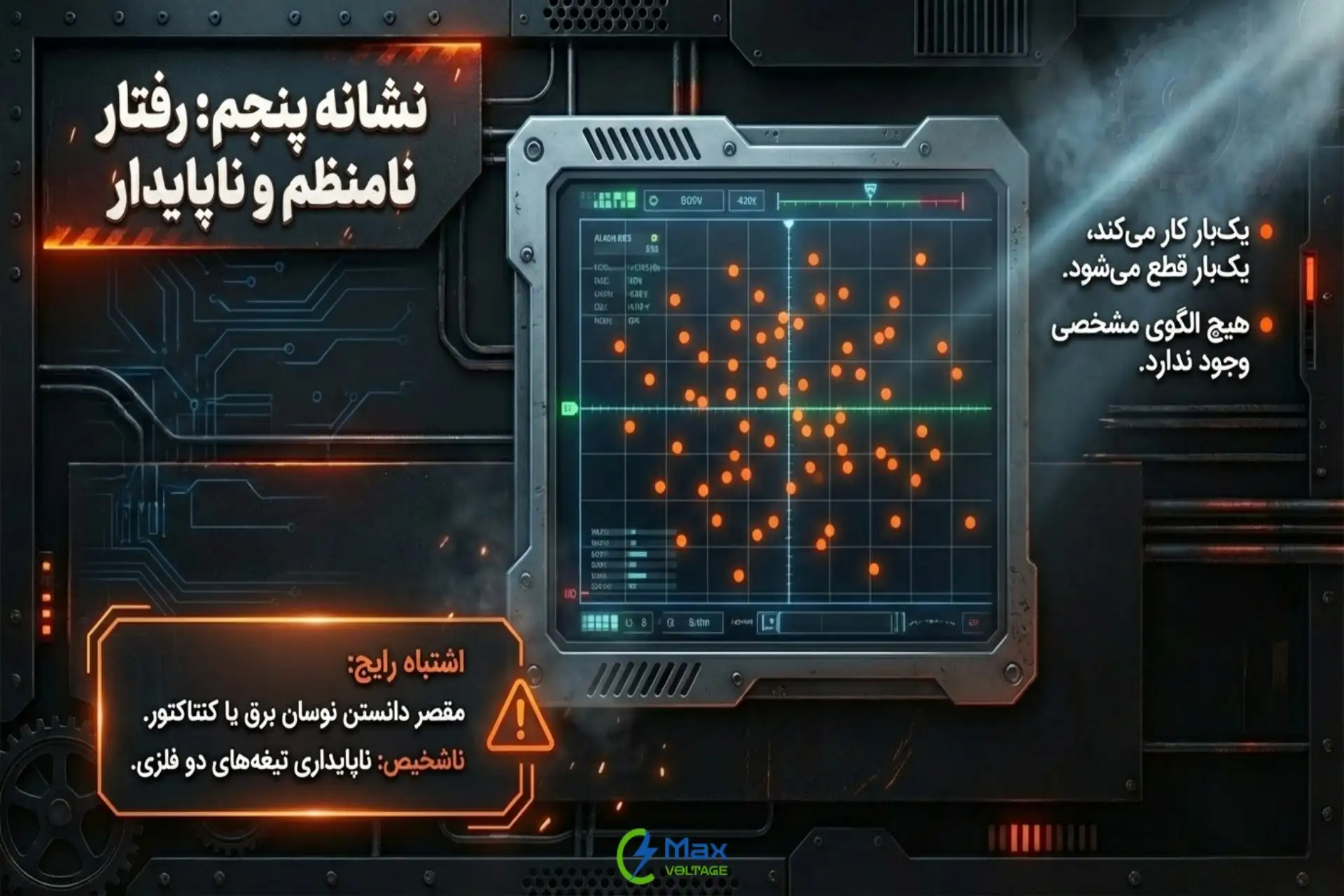

نشانه پنجم: قطع و وصل نامنظم و ناپایدار بیمتال
اگر بیمتال شما رفتار قابل پیشبینی ندارد؛ یعنی یکبار در شرایط مشابه قطع میکند و بار دیگر نه، با یک نشانه واضح از خرابی مواجه هستید. این قطع و وصلهای نامنظم معمولا به دلیل ناپایداری تیغههای دو فلزی، خستگی حرارتی یا تأثیر شدید دمای محیط اتفاق میافتد.
در این وضعیت، موتور گاهی بدون مشکل کار میکند و گاهی در همان شرایط ناگهان خاموش میشود. این یعنی هیچ الگوی مشخصی برای قطع وجود ندارد. این ناپایداری باعث میشود اپراتور یا تعمیرکار بهاشتباه به دنبال مشکل در موتور، شبکه برق یا حتی کنتاکتور بگردد؛ در حالی که ریشه مشکل خود بیمتال است.
اقدام درست در این شرایط چیست؟
در صورت مشاهده قطع و وصل نامنظم بیمتال، شرایط کاری موتور (بار، زمان کار و دمای محیط) را ثبت و بررسی کنید. سپس جریان موتور را در زمانهای مختلف اندازهگیری کنید. اگر رفتار در شرایط یکسان متفاوت است، بیمتال دیگر قابل اعتماد نیست و باید تعویض شود. پس از تعویض، عملکرد موتور را در چند سیکل کاری بررسی کنید. به یاد داشته باشید که در چنین شرایطی، تستهای طولانی یا تنظیم مجدد معمولا کمکی نمیکند.
هشدار: یکی از اشتباهات رایج این است که قطع و وصل نامنظم را به نوسان برق نسبت دهید یا با تغییر مداوم تنظیم جریان، سعی کنید مشکل را کنترل کنید. این کار فقط باعث اتلاف زمان و افزایش ریسک خرابی موتور میشود. بیمتالی که ناپایدار شده، دیگر دقت لازم برای حفاظت را ندارد.

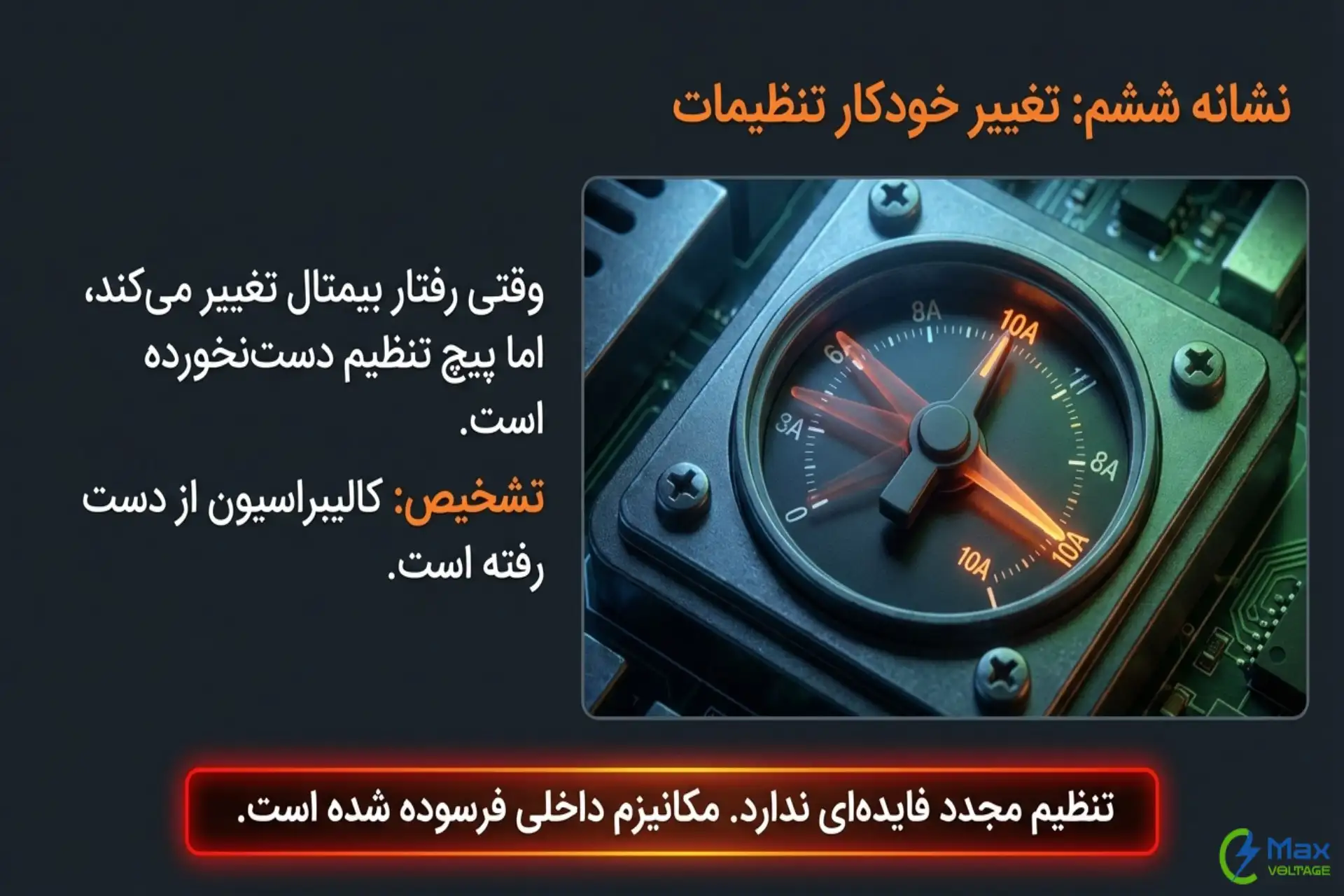

نشانه ششم: تغییر مقدار تنظیم جریان بدون دخالت کاربر
اگر متوجه شدید که بیمتال شما با همان پیچ تنظیم قبلی، رفتارش تغییر کرده و زودتر یا دیرتر از حد انتظار عمل میکند، باید بدانید که این یک هشدار جدی و یکی از نشانههای خرابی بیمتال است. در این حالت، مقدار جریانی که بیمتال واقعا بر اساس آن قطع میکند، دیگر با عدد تنظیمشده همخوانی ندارد.
این مشکل معمولا به دلایل زیر اتفاق میافتد:
- فرسودگی مکانیزم داخلی تنظیم.
- تغییر شکل تیغههای بیمتال در اثر گرمایشهای مکرر.
- شل شدن یا هرز شدن پیچ تنظیم.
- کاهش دقت فنر یا اهرم انتقال نیرو.
در نتیجه بیمتال عملا کالیبراسیون خود را از دست داده و نمیتواند حفاظت قابل اعتمادی انجام دهد.
اقدام درست چیست؟
وقتی با این نشانه مواجه شدید، مقدار جریان واقعی موتور را با آمپرمتر اندازه بگیرید و عدد تنظیمشده روی بیمتال را با جریان نامی موتور مقایسه کنید. اگر بیمتال زودتر یا دیرتر از محدوده استاندارد عمل میکند:
- از تنظیم مجدد مکرر خودداری کنید.
- بیمتال را تعویض نمایید.
- بعد از تعویض، یک تست عملی در شرایط واقعی بار انجام دهید.
در این شرایط، تنظیم دوباره راهحل نیست؛ مشکل از دقت داخلی بیمتال است، نه تنظیم شما.
هشدار: بعضی کاربران وقتی با قطعهای ناخواسته مواجه میشوند، پیچ تنظیم بیمتال را بیش از حد بالا میبرند یا برای جلوگیری از قطع، آن را بالاتر از جریان نامی موتور تنظیم میکنند. این کار شاید موقتا جلوی قطع را بگیرد، اما در واقع حفاظت موتور را حذف میکند و ریسک سوختن موتور را بهشدت افزایش میدهد.
جمعبندی
بیمتال شاید قطعهای ساده به نظر برسد، اما نقش آن در حفاظت از موتور و جلوگیری از خسارتهای سنگین کاملا حیاتی است. نشانههای خرابی بیمتال که در این مقاله بررسی شد، همگی یک پیام مشترک دارند: اگر بیمتال دقت و واکنش درست خود را از دست بدهد، موتور بدون محافظ باقی میماند. قطعهای بیموقع، داغ شدن غیرعادی، تغییر رفتار بدون دلیل مشخص، ناپایداری در عملکرد یا بدتر از همه عمل نکردن در اضافهبار واقعی، همگی نشانههایی هستند که نباید نادیده گرفته شوند. در این شرایط، تنظیم مجدد یا نادیده گرفتن مشکل فقط زمان خرابی موتور را جلو میاندازد، نه اینکه آن را حل کند.
