درباره کلید مینیاتوری
اگر در بازار تجهیزات برق ایران به دنبال نقطه تلاقی اعتبار برند و توجیه اقتصادی باشید، بدون شک به نام هیوندای الکتریک میرسید. در حالی که برندهای اروپایی با چالش قیمتهای گزاف و کالاهای تقلبی روبرو هستند و برندهای چینی همیشه نگرانی از افت کیفیت را به همراه دارند، هیوندای توانسته به عنوان استاندارد طلایی بازار میانرده، اعتماد تابلوسازان و مهندسان ناظر را جلب کند.
کلید مینیاتوری هیوندای صرفا یک وسیله برای قطع و وصل جریان نیست؛ بلکه یک سوئیچ حفاظتی با مهندسی دقیق کرهای است که برای شرایط شبکه برق ایران (با نوسانات معمول) بومیسازی شده است. این کلیدها به دلیل داشتن قدرت قطع واقعی و بدنه پلیآمیدی ضد اشتعال، در پروژههایی که تأییدیه توانیر و استاندارد نظام مهندسی شرط اول است، بدون رقیب هستند.
انواع کلید مینیاتوری بر اساس تیپ
بسیاری از خریداران به اشتباه تصور میکنند که تنها آمپر کلید اهمیت دارد؛ اما در محصولات هیوندای، تیپ یا کلاس قطع تعیینکننده اصلی ایمنی تجهیزات شماست. کلیدهای مینیاتوری هیوندای عمدتا در سه تیپ فنی تولید میشوند که هر کدام برای رفتار خاصی از جریان برق طراحی شدهاند.
تیپ B (تندکار)؛ محافظ تجهیزات حساس
کلید مینیاتوری تیپ B هیوندای برای بارهای مقاومتی طراحی شدهاند. این کلیدها به محض اینکه جریان به 3 تا 5 برابر جریان نامی برسد، مدار را قطع میکنند. مزیت این نوع کلیدها سرعت پاسخدهی بالا است که مانع از آسیب به سیمکشیهای ظریف میشود.
مناسب برای: سیستمهای روشنایی، سنسورها، تجهیزات آزمایشگاهی و مصارف خانگی معمولی.
تیپ C (کندکار)؛ پرمصرفترین مدل برای بارهای موتوری
تیپ C کلید مینیاتوری هیوندای، استانداردترین گزینه برای خانههای مدرن و کارگاههای صنعتی است. این کلید تحمل جریان هجومی بیشتری (5 تا 10 برابر جریان نامی) را دارد و بلافاصله با استارت خوردن موتور، برق را قطع نمیکند. به عنوان مثال؛ اگر برای کولر گازی از تیپ B استفاده کنید، احتمالا در لحظه روشن شدن کمپرسور، کلید به اشتباه عمل کرده و برق را قطع میکند. به همین خاطر انتخاب تیپ C در اینجا حیاتی است.
مناسب برای: کولر گازی، پمپ آب، ماشین لباسشویی، یخچالهای صنعتی و بارهای القایی کوچک.
تیپ D (ترانسفورماتوری)؛ مخصوص بارهای سنگین صنعتی
این تیپ از محصولات هیوندای برای جریانهای هجومی بسیار قوی (10 تا 20 برابر جریان نامی) طراحی شده است و مقاومت بالایی در برابر پرشهای لحظهای جریان دارد.
مناسب برای: دستگاههای X-Ray، ترانسفورماتورهای بزرگ، دستگاههای جوش و موتورهای سنگین صنعتی.
جدول مقایسه تیپهای مختلف کلید مینیاتوری هیوندای
| ویژگی | تیپ B (تندکار) | تیپ C (موتوری) | تیپ D (صنعتی) |
|---|
| سرعت قطع | بسیار بالا (آنی) | متوسط (کندکار) | پایین (بسیار کندکار) |
| محدوده قطع مغناطیسی | 3In تا 5In | 5In تا 10In | 10In تا 20In |
| تحمل جریان هجومی | بسیار کم | متوسط | بسیار بالا |
| کاربرد اصلی | روشنایی و بارهای مقاومتی | لوازم خانگی و موتورهای کوچک | ترانسفورماتور و موتورهای بزرگ |
| محیط استفاده | مسکونی و اداری | مسکونی، تجاری و کارگاهی | مراکز صنعتی و بیمارستانی |
| تجهیزات هدف | لامپها، گرمکنهای برقی، PLC | کولر گازی، پمپ آب، یخچال | دستگاه جوش، MRI، دستگاه اشعه X |
| حساسیت به خطا | بسیار حساس | استاندارد | کمحساسیت (تحملگرا) |

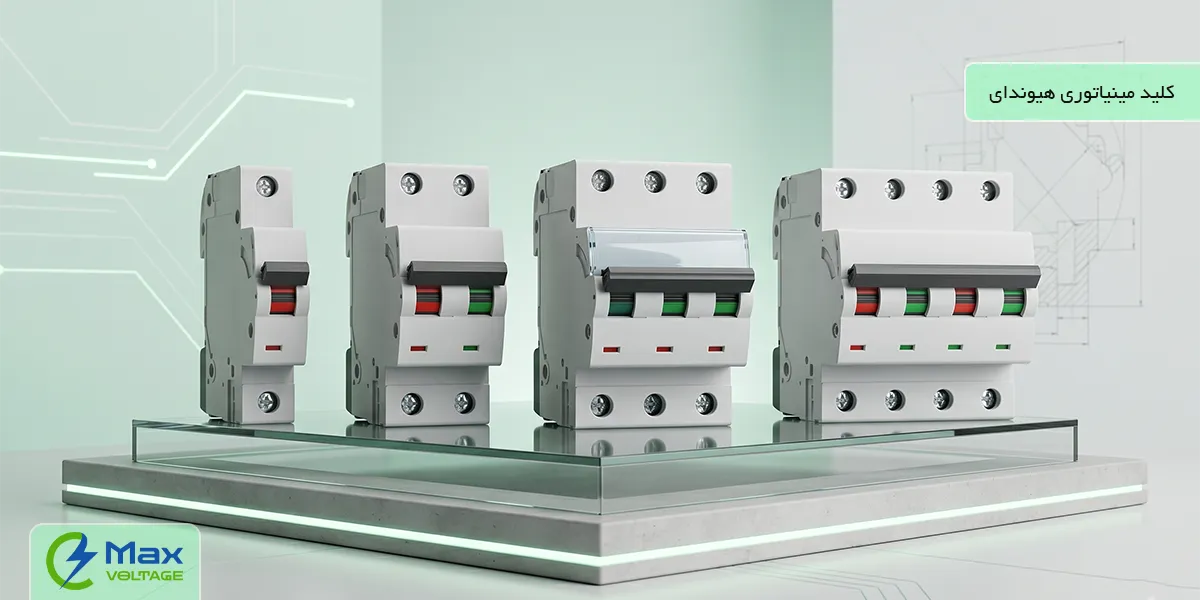

دستهبندی کلید مینیاتوری هیوندای بر اساس تعداد پل
تعداد پلها مشخص میکند که کلید مینیاتوری هیوندای چند مسیر جریان را به صورت همزمان مدیریت میکند.

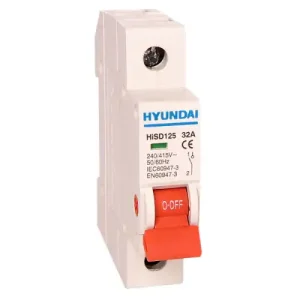

- تکپل: در این نوع کلیدها فقط سیم فاز به آن وارد و خارج میشود. به زبان سادهتر، این کلید فقط در برابر خطای روی فاز واکنش نشان میدهد. اگر نشتی از سمت نول باشد، این کلید متوجه نخواهد شد. خرید کلید مینیاتوری تکپل هیوندای برای جعبه فیوز داخل آپارتمانها برای تقسیمبندی اتاقها و آشپزخانه مناسب است.

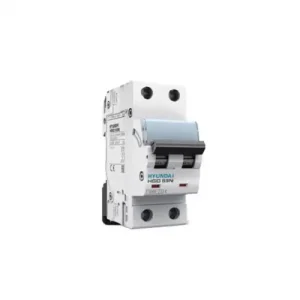

- دوپل: در این نوع تجهیز، فاز و نول هر دو وارد کلید شده و در صورت خطا، هر دو با هم قطع میشوند. استفاده از مدل دوپل هیوندای در محیطهای مرطوب یک ضرورت ایمنی است؛ چون در صورت اتصالی، نول را هم قطع میکند تا خطر برقگرفتگی از طریق نول از بین برود. به همین خاطر خرید کلید مینیاتوری دوپل هیوندای برای ورودی اصلی برق تکفاز ساختمان یا محیطهای مرطوب مانند استخر و جکوزی پیشنهاد میشود.
- سهپل: برای کنترل و حفاظت از سه رشته فاز (برق سهفاز) به کار میرود. در کلیدهای مینیاتوری سهپل هیوندای، هر سه فاز به یک اهرم متصل هستند؛ یعنی اگر حتی روی یکی از فازها خطایی رخ دهد، کلید هر سه فاز را قطع میکند تا موتور دوفاز نشود و نسوزد. خرید کلید مینیاتوری سهپل هیوندای برای کارخانهها، آسانسورهای سهفاز و پمپهای صنعتی پییشنهاد میشود.
- چهارپل: در این نوع کلید محافظت از سه فاز و یک نول به صورت همزمان انجام میشود. در برخی پروژهها برای ایزولهسازی کامل سیستم از شبکه برق شهر در زمان تعمیرات، حتما باید از مدل چهارپل استفاده کرد تا نول شبکه هم کاملا جدا شود. مدل چهارپل برای تابلوهای اصلی توزیع و سیستمهایی که دارای نول حساس هستند یا نوسان نول در آنها خطرناک است استفاده میشود.
جدول مقایسه کلید مینیاتوری هیوندای بر اساس تعداد پل
| مشخصه | تکپل (1P) | دوپل (2P) | سهپل (3P) | چهارپل (4P) |
|---|
| نوع شبکه برق | تکفاز | تکفاز | سهفاز | سهفاز |
| تعداد ورودی | 1 رشته (فاز) | 2 رشته (فاز + نول) | 3 رشته (سه فاز) | 4 رشته (سه فاز + نول) |
| نحوه عملکرد | قطع فقط مسیر فاز | قطع همزمان فاز و نول | قطع همزمان سه فاز | قطع سه فاز و نول |
| سطح ایمنی | پایه (استاندارد) | بالا (ایزولاسیون کامل) | صنعتی (حفاظت موتور) | حداکثری (حفاظت کل سیستم) |
| بیشترین کاربرد | سرخط روشنایی و پریز | ورودی اصلی واحد یا پمپ | موتورهای سهفاز و آسانسور | ورودی اصلی تابلوهای سهفاز |
| عرض کلید (ماژول) | 18 میلیمتر (1 واحد) | 36 میلیمتر (2 واحد) | 54 میلیمتر (3 واحد) | 72 میلیمتر (4 واحد) |
مزایای استفاده از کلید مینیاتوری هیوندای
انتخاب تجهیزات حفاظتی برند هیوندای، صرفا خرید یک قطعه برقی نیست؛ بلکه سرمایهگذاری روی امنیت پایدار سیستم الکتریکی است. محصولات هیوندای الکتریک به دلایل زیر برتری محسوسی در بازار دارند.
بدنه مقاوم و ضد اشتعال
بدنه کلیدهای مینیاتوری هیوندای از مواد پلیآمیدی ویژه ساخته شده که در برابر حرارت ناشی از جریانهای بالا تغییر شکل نمیدهد. مهمتر از آن، این بدنه در صورت بروز آتشسوزی در داخل تابلو، شعلهور نمیشود و مانع از گسترش حریق میگردد.
قدرت قطع واقعی
یکی از چالشهای فیوزهای ارزانقیمت، عدم تحمل جریانهای شدید لحظهای است. مینیاتوریهای هیوندای با قدرت قطع 6000 تا 10000 آمپر، تضمین میکنند که حتی در شدیدترین اتصالهای کوتاه، کلید منهدم نمیشود و به درستی مدار را ایزوله میکند.
طول عمر مکانیکی و الکتریکی بالا
تعداد دفعات قطع و وصل (کلیدزنی) در محصولات هیوندای بسیار فراتر از استانداردهای معمولی است.
- عمر مکانیکی: تا 20000 بار عملکرد.
- عمر الکتریکی: تا 10000 بار قطع و وصل تحت بار نامی. این یعنی تا سالیان سال بدون نیاز به تعویض، در تابلو برق شما به درستی کار خواهد کرد.
طراحی هوشمند ترمینالها
ترمینالهای ورودی و خروجی کلید مینیاتوری هیوندای به گونهای طراحی شدهاند که از شل شدن سیم در اثر لرزش جلوگیری میکنند. همچنین قابلیت اتصال همزمان باسبار (شانه مینیاتوری) و سیم مسی را دارند که باعث نظم بخشیدن به سیمکشی داخل تابلو میشود.
قیمت رقابتی در برابر کیفیت کلاس جهانی
بزرگترین مزیت هیوندای در بازار ایران، قیمت آن است. این برند کیفیتی در سطح برندهای تراز اول اروپایی ارائه میدهد؛ اما از نظر قیمتی به مراتب مقرونبهصرفهتر است. این موضوع باعث شده تا برای پروژههای انبوهسازی بهترین گزینه باشد.
تاییدیههای معتبر داخلی و بینالمللی
خرید کلید مینیاتوری هیوندای خیال شما را از بابت استانداردهای مهندسی راحت میکند.
- دارای تاییدیه از سازمان توانیر.
- مطابق با استاندارد جهانی IEC 60898-1.
- مورد تایید سازمان نظام مهندسی برای پایانکار ساختمانها.
نشانگر وضعیت
روی بدنه اکثر مدلهای جدید هیوندای، یک نشانگر وضعیت تعبیه شده که وضعیت قطع یا وصل بودن داخلی کلید را به صورت رنگی نشان میدهد؛ قرمز برای وصل و سبز برای قطع. این ویژگی به تکنسین کمک میکند حتی در صورت خرابی ظاهری اهرم، از وضعیت واقعی کنتاکتها باخبر شود.
نکات مهم پیش از خرید کلید مینیاتوری هیوندای
برای خرید کلید مینیاتوری مناسب، باید چند نکته فنی را در نظر بگیرید.
تطبیق آمپر نامی با توان مصرفی
اولین قدم، انتخاب آمپر صحیح است. اگر آمپر کلید کمتر از مصرف دستگاه باشد، فیوز مدام میپرد و اگر بیشتر باشد، در موقع خطر قطع نمیکند و دستگاه میسوزد.
نکته: برای پریزها معمولا 16 آمپر و برای روشنایی 10 آمپر استفاده میشود. برای کولر گازی نیز بسته به ظرفیت، معمولا 20 تا 32 آمپر مناسب است.
توجه به قدرت قطع
قدرت قطع نشاندهنده توانایی کلید در تحمل جریان اتصال کوتاه است.
در محصولات هیوندای، عدد 6000 یا 10000 داخل یک مستطیل روی بدنه نوشته شده است. برای مصارف خانگی مدل 6kA کافی است؛ اما برای تابلوهای اصلی ورودی یا محیطهای صنعتی، حتما مدل 10kA را انتخاب کنید.
بررسی تیپ قطع
مطمئن شوید که حرف انگلیسی قبل از عدد آمپر با نیاز شما مطابقت دارد. C16 برای پریز و موتور و مدل B16 برای روشنایی و سیستم گرمایشی مناسب است.
اصالت کالا؛ مهمترین چالش خرید
به دلیل وجود مدلهای هایکپی (تقلبی با ظاهر مشابه) در بازار، به این جزئیات دقت کنید:
- کیفیت چاپ: در مدلهای اصلی هیوندای، نوشتهها با لیزر و بسیار تمیز حک شدهاند و با دست کشیدن پاک نمیشوند.
- وزن کلید: کلید مینیاتوری هیوندای اصلی به دلیل استفاده از مس بیشتر در سیمپیچ داخلی و متریال باکیفیت در بدنه، وزن بیشتری نسبت به مدلهای تقلبی دارند.
- صدای قطع و وصل: اهرم کلید اصلی باید با یک صدای “تیک” محکم و بدون شل بودن جابهجا شود.
- هولوگرام و بستهبندی: محصولات اصلی دارای بستهبندی باکیفیت و هولوگرام شرکت واردکننده معتبر هستند.
چک کردن تاییدیهها و استانداردها
روی بدنه کلید مینیاتوری اصلی هیوندای باید علامت استاندارد CE و استاندارد مرجع IEC 60898-1 درج شده باشد. همچنین اگر برای پروژههای ساختمانی خرید میکنید، از فروشنده بپرسید که آیا این مدل در لیست تجهیزات مورد تایید توانیر قرار دارد یا خیر.
دمای کاری و شرایط محیطی
کلیدهای مینیاتوری هیوندای معمولا برای دمای محیطی 5- تا 20+ درجه سانتیگراد طراحی شدهاند. اگر تابلو برق شما در معرض تابش مستقیم آفتاب یا گرمای شدید است، باید ضریب کاهش جریان را در نظر بگیرید؛ یعنی کلیدی با یک رده آمپر بالاتر انتخاب کنید.
مطلب پیشنهادی: تفاوتهای کلید مینیاتوری و کلید اتوماتیک
عوامل موثر بر قیمت کلید مینیاتوری هیوندای
قیمت کلید مینیاتوری هیوندای، مانند هر قطعه صنعتی دیگری، تحت تأثیر مجموعهای از عوامل فنی، تجاری و بازاری قرار دارد. درک این عوامل به شما کمک میکند تا انتخاب هوشمندانهتر و خرید مقرونبهصرفهتری داشته باشید.
در ادامه، تمامی این عوامل به صورت کامل و دستهبندی شده توضیح دادهایم.
دسته اول: مشخصات فنی اصلی
این دسته بیشترین تأثیر را بر قیمت دارد، زیرا مستقیما با قابلیتها و عملکرد کلید در ارتباط است.
- جریان نامی: حداکثر جریانی که کلید میتواند به صورت دائم از خود عبور دهد بدون اینکه قطع کند. این عدد بر حسب آمپر (A) بیان میشود. هرچه آمپراژ کلید بالاتر باشد، به دلیل استفاده از سیمپیچها و تیغههای داخلی قویتر، قیمت آن نیز افزایش مییابد. یک کلید 63 آمپر به مراتب گرانتر از یک کلید 10 آمپر است.
- تعداد پل: تعداد مدارهایی که کلید میتواند به صورت همزمان قطع و وصل کند. با افزایش تعداد پلها، حجم فیزیکی، تعداد قطعات داخلی و در نتیجه قیمت کلید به شدت افزایش مییابد. کلیدهای سه پل و چهار پل گرانترین مدلها هستند.
- قدرت قطع: یکی از مهمترین و اغلب نادیده گرفتهشدهترین پارامترها است. این عدد که بر حسب کیلوآمپر (kA) بیان میشود، نشاندهنده حداکثر جریان اتصال کوتاهی است که کلید میتواند بدون آسیب دیدن یا منفجر شدن، آن را با موفقیت قطع کند. کلیدهای با قدرت قطع بالاتر (مانند 10kA) دارای مکانیزم جرقهگیر قویتر و ساختار مستحکمتری هستند و برای مصارف صنعتی سنگین طراحی شدهاند. به همین دلیل، قیمت کلید مینیاتوری هیوندای 10kA به طور محسوسی گرانتر از همان مدل با قدرت قطع 6kA است که بیشتر برای مصارف خانگی و تجاری سبک کاربرد دارد.
- تیپ کلید یا منحنی قطع: این پارامتر مشخص میکند که کلید در برابر جریانهای لحظهای (مانند جریان راهاندازی موتورها) چقدر سریع یا کند واکنش نشان میدهد. معمولا قیمت تیپ C به عنوان مبنا در نظر گرفته میشود. تیپ B ممکن است کمی ارزانتر یا همقیمت باشد. اما تیپ D به دلیل مکانیزم پیچیدهتر، همیشه گرانتر از تیپ B و C است.
- ولتاژ کاری و نوع جریان: اکثر کلیدهای مینیاتوری برای برق متناوب (AC) طراحی شدهاند. اما مدلهای خاصی برای کار با برق مستقیم (DC) نیز وجود دارند که مکانیزم داخلی متفاوتی برای خاموش کردن جرقه دارند. کلیدهای DC به دلیل طراحی تخصصی و بازار کوچکتر، به مراتب گرانتر از کلیدهای AC مشابه هستند.
دسته دوم: عوامل تجاری و بازاری
- اصالت کالا: برند هیوندای به دلیل محبوبیت، دارای نمونههای تقلبی و فیک در بازار است. این نمونههای تقلبی با قیمت بسیار پایینتری عرضه میشوند اما فاقد هرگونه استاندارد ایمنی بوده و فوقالعاده خطرناک هستند. کالای اصلی همیشه گرانتر از نمونه تقلبی است. خرید از نمایندگیهای رسمی و فروشگاههای معتبر، تضمینکننده اصالت کالاست.
- فروشنده و زنجیره تامین: خرید مستقیم از نماینده رسمی هیوندای یا توزیعکنندگان اصلی معمولا قیمت پایینتری نسبت به خرید از فروشگاههای الکتریکی خردهفروش دارد. هر واسطه در زنجیره تامین، درصدی به قیمت نهایی اضافه میکند.
- حجم خرید: خرید به صورت عمده (مثلا یک کارتن کامل) قیمت هر واحد را کاهش میدهد در حالی که خرید تکی با قیمت بالاتری انجام میشود. تخفیفهای خرید عمده میتواند قیمت نهایی را برای پروژهها به شکل محسوسی کاهش دهد.
- نوسانات نرخ ارز و شرایط بازار: کلیدهای مینیاتوری هیوندای کالای وارداتی هستند و قیمت آنها مستقیما به نرخ ارز وابسته است. کمبود موجودی یک مدل خاص در بازار نیز میتواند به طور موقت باعث افزایش قیمت آن شود.
نکات مهم در نصب و نگهداری کلید مینیاتوری هیوندای
- نصب باید روی ریل استاندارد DIN انجام شود تا از لرزش و اتصال ناقص جلوگیری شود.
- در تابلو برق باید تهویه مناسب وجود داشته باشد تا دمای زیاد موجب خرابی فیوز نشود.
- هر چند وقت یک بار عملکرد کلیدها را تست کنید؛ مخصوصا در کلید محافظ جان .
- از نصب فیوزهای با جریان نامی بالاتر از ظرفیت سیمکشی خودداری کنید.
- در صورت مشاهده تغییر رنگ یا بوی سوختگی در کلید، فورا آن را تعویض کنید.
در انتها، چه در ساختمان مسکونی و چه در کارگاه صنعتی، انتخاب درست یک تجهیز میتواند از خسارتهای بزرگ جلوگیری کند. پس هنگام خرید کلید مینیاتوری هیوندای حتما مشخصات محصول و نیاز واقعی مدار را در نظر بگیرید تا علاوه بر امنیت، طول عمر تجهیزات برقی شما بیشتر شود.
