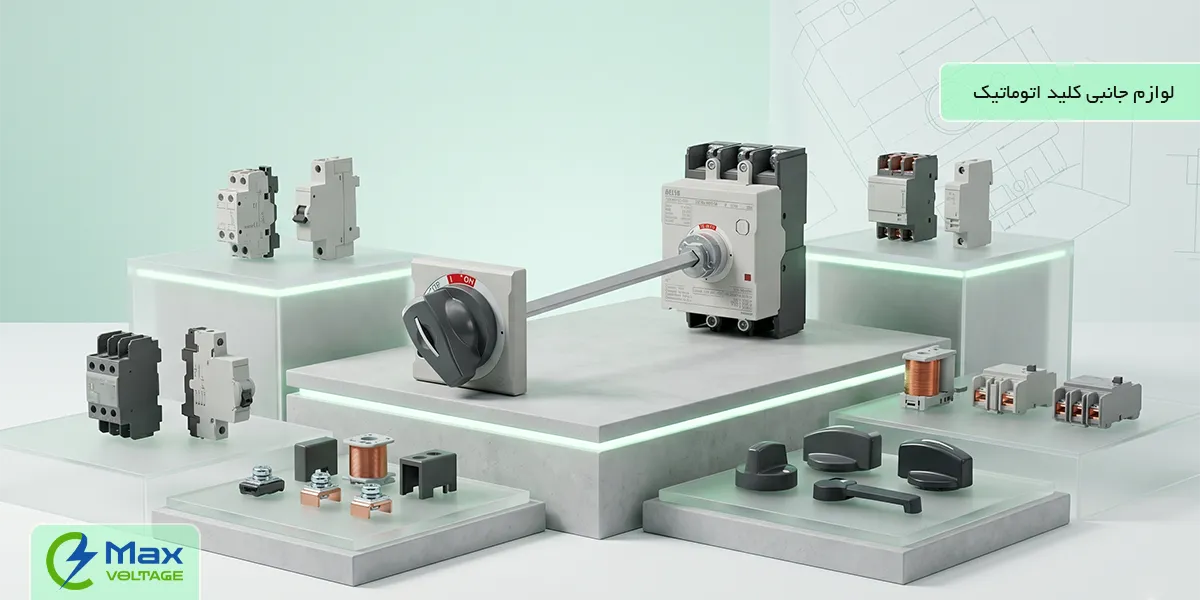

درباره لوازم جانبی کلید اتوماتیک کمپکت
کلیدهای اتوماتیک هیوندای به تنهایی وظیفه حفاظت از مدار در برابر اضافهبار و اتصال کوتاه را بر عهده دارند؛ اما آنچه این تجهیزات را به یک سیستم حفاظتی هوشمند و کارآمد تبدیل میکند، خرید لوازم جانبی کلید اتوماتیک است. استفاده از قطعات جانبی به شما این امکان را میدهد که عملکرد کلید را ارتقا داده، وضعیت آن را از راه دور کنترل کنید و یا ضریب ایمنی تابلو برق خود را به شکل چشمگیری افزایش دهید.
در این دستهبندی، تمامی لوازم جانبی کلید اتوماتیک هیوندای موجود است. از کوچکترین قطعات داخلی گرفته تا تجهیزات نصب خارجی، همگی با ضمانت اصالت و تطابق فنی ارائه میشوند. ما در این بخش تلاش کردهایم تا با ارائه مشخصات فنی دقیق، لیست قیمت بهروز و راهنمای انتخاب، فرآیند خرید را برای مهندسان، تابلوسازان و تامینکنندگان پروژههای صنعتی تسهیل کنیم.
مزایای استفاده از لوازم جانبی کلید اتوماتیک کامپکت
استفاده از لوازم جانبی برای کلید اتوماتیک هیوندای، تنها یک انتخاب تفننی نیست؛ بلکه در بسیاری از پروژههای صنعتی و ساختمانی، این قطعات برای رعایت استانداردها و افزایش کارایی سیستم ضروری هستند. در ادامه، مزایای استفاده از این تجهیزات را در ۵ دستهبندی اصلی بررسی میکنیم.
ارتقای سطح ایمنی
ایمنی مهمترین اولویت در برق صنعتی است. لوازم جانبی کلید اتوماتیک هیوندای ریسکهای جانی و مالی را به شدت کاهش میدهند.
- حفاظت اپراتور: با نصب دسته روتاری (گردان)، اپراتور مجبور نیست برای قطع و وصل کردن جریان، درب تابلو را باز کند. این کار خطر برقگرفتگی و قرار گرفتن در معرض آرک (جرقه) را به صفر میرساند.
- جلوگیری از خطای انسانی: استفاده از اینترلاکهای مکانیکی و دستههای قفلشو باعث میشود که در زمان تعمیرات، هیچکس نتواند کلید را به اشتباه وصل کند.
- جلوگیری از اتصال کوتاه: دیوارههای عایق، با ایزوله کردن قطبهای کلید، از بروز جرقه و اتصال کوتاه بین فازها در هنگام نوسانات شدید یا ورود گرد و غبار جلوگیری میکنند.
هوشمندسازی و مانیتورینگ
یک کلید اتوماتیک به تنهایی عملکرد خوبی دارد؛ اما با لوازم جانبی میتواند عملکردی به مراتب بهتر داشته باشد.
- گزارش لحظهای: با استفاده از کنتاکت کمکی (AUX)، وضعیت دقیق کلید (باز یا بسته بودن) در اتاق مانیتورینگ یا روی صفحه نمایش PLC قابل مشاهده است.
- تشخیص سریع خطا: کنتاکت خطا (AL) به محض تریپ کردن کلید، آلارم را فعال میکند. این یعنی تیم نگهداری بلافاصله متوجه میشوند که قطع برق ناشی از یک خطای الکتریکی مثل اتصال کوتاه بوده است؛ نه یک قطع دستی ساده.
پیشنهاد مطالعه: بهترین برند کلید اتوماتیک
اتوماسیون و کنترل از راه دور
در دنیای مدرن، نیاز است که تجهیزات را از کیلومترها دورتر یا توسط سیستمهای هوشمند کنترل کنیم.
- فرمانپذیری: رله شنت و رله آندر ولتاژ به شما اجازه میدهند از طریق یک کلید استاپ اضطراری، سیستم اعلام حریق یا خروجی یک رله حفاظتی، کلید را قطع کنید.
- قطع و وصل خودکار: با نصب موتور الکتریکی، کلید اتوماتیک عملا به یک کنتاکتور هیوندای تبدیل میشود که میتوان آن را به صورت کاملا اتوماتیک (مثلا در سیستمهای چنجاور برای جابهجایی بین برق شهر و ژنراتور) کنترل کرد.
سهولت در تعمیر و نگهداری
کاهش زمان خاموشی در صنایع بزرگ حیاتی است.
- تعویض سریع: با استفاده از پایه پلاگین، در صورت بروز مشکل برای کلید، نیازی به باز کردن دهها پیچ شمش و کابل نیست. کلید به راحتی از پایه جدا شده و کلید جدید جایگزین میشود. این یعنی کاهش زمان تعمیرات از چند ساعت به چند دقیقه.
- نصب آسان و منعطف: لوازم جانبی کلید اتوماتیک این برند به گونهای طراحی شدهاند که با کمترین ابزار و به صورت فشاری نصب میشوند که باعث کاهش هزینههای نصب و مونتاژ تابلو میشود.
حفاظت تخصصی از تجهیزات
لوازم جانبی میتوانند عمر مفید سایر تجهیزات را افزایش دهند.
- حفاظت در برابر افت ولتاژ: رله آندر ولتاژ (UVT) با قطع به موقع کلید در هنگام افت شدید ولتاژ، از سوختن موتورهای الکتریکی و تجهیزات حساس که به کاهش ولتاژ حساس هستند، جلوگیری میکند.
- افزایش دوام مکانیکی: مکانیزمهای کمکی مانند دستههای گردان، فشار فیزیکی مستقیم روی اهرم اصلی کلید را کاهش داده و باعث افزایش طول عمر مکانیکی کلید میشوند.
لوازم جانبی داخلی کلید اتوماتیک کمپکت
این قطعات در فضاهای تعبیه شده در زیر قاب جلویی کلید نصب میشوند و وظیفه ارسال سیگنال یا فرمانهای قطع را بر عهده دارند.
- کنتاکت کمکی: وظیفه این قطعه نمایش وضعیت «قطع یا وصل» بودن کلید است. از این کنتاکت در مدارات فرمان، چراغهای سیگنال و مانیتورینگ PLC استفاده میشود.
- کنتاکت خطا: این کنتاکت تنها زمانی تغییر وضعیت میدهد که کلید به دلیل خطا (اتصال کوتاه یا اضافهبار) تریپ کرده باشد. تفاوت آن با کنتاکت کمکی در این است که با قطع دستی کلید، این کنتاکت تحریک نمیشود.
- رله شنت: یک بوبین است که با اعمال ولتاژ به پایههای آن، مکانیزم قطع کلید را از راه دور فعال میکند. برای مثال، برای کلیدهای مرتبط با سیستم اعلام حریق، از رله شنت برای قطع برق اضطراری استفاده میشود.

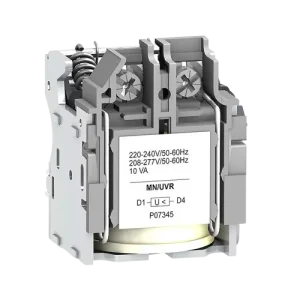

- رله آندر ولتاژ: این رله برعکس شنت عمل میکند؛ یعنی همواره باید ولتاژ داشته باشد تا کلید وصل بماند. اگر ولتاژ شبکه از حد معینی کمتر شود، این رله کلید را قطع میکند تا به تجهیزات آسیب نرسد.
جدول راهنمای لوازم جانبی داخلی کلید اتوماتیک هیوندای
| نام قطعه | علامت اختصاری | عملکرد اصلی | کاربرد در مدار |
|---|
| کنتاکت کمکی | AUX | نمایش وضعیت قطع/وصل | ارسال سیگنال به PLC یا چراغ سیگنال روی درب تابلو |
| کنتاکت خطا | AL | اعلام تریپ (Trip) | اطلاعرسانی از قطع کلید به دلیل اتصال کوتاه یا اضافهبار |
| رله شنت | SHT | قطع کلید از راه دور | اتصال به دکمه استاپ اضطراری یا سیستم آتشنشانی |
| رله آندر ولتاژ | UVT | قطع کلید در اثر افت ولتاژ | حفاظت از مصرفکننده در برابر نوسانات شدید برق |
راهنمای نصب لوازم جانبی داخلی کلید اتوماتیک هیوندای
- رعایت نکات ایمنی: قبل از هر اقدامی، اطمینان حاصل کنید که کلید اتوماتیک از مدار خارج شده و هیچ ولتاژی در ترمینالهای ورودی و خروجی وجود ندارد. کار بر روی کلید دارای جریان الکتریسیته خطرات جانی جبرانناپذیری دارد.
- قرار دادن کلید در وضعیت مناسب: برای باز کردن قاب و نصب قطعات، بهتر است کلید را در حالت Trip (با فشار دادن دکمه کوچک تست روی کلید) یا حالت Off قرار دهید.
- باز کردن قاب جلویی: با استفاده از یک پیچگوشتی مناسب، پیچهای چهارگوشه قاب جلویی کلید را باز کنید. قاب را به آرامی به سمت بالا بکشید تا مکانیزم داخلی کلید و محل قرارگیری لوازم جانبی نمایان شود.
- شناسایی محل نصب: در کلیدهای هیوندای، محل نصب لوازم جانبی طبق استانداردهای مشخصی تقسیمبندی شده است. معمولا رله شنت و رله آندر ولتاژ در سمت چپ کلید نصب میشوند و کنتاکتهای کمکی و خطا در سمت راست قرار میگیرند.
- جایگذاری قطعه: قطعه جانبی را به صورت عمودی در شیار مخصوص خود قرار دهید و به آرامی به سمت پایین فشار دهید تا صدای کلیک را بشنوید. این صدا نشاندهنده چفت شدن قطعه در جای خود است. پس از نصب، مطمئن شوید اهرم کوچک قطعه جانبی، دقیقا با مکانیزم قطع کلید درگیر شده باشد.
- هدایت سیمهای خروجی: در بدنه کلید، شیارهای باریکی برای عبور سیمهای لوازم جانبی تعبیه شده است. سیمها را به دقت از این مسیرها عبور دهید تا هنگام بستن قاب، سیم زیر پیچ یا لبه قاب گیر نکند و قطع نشود.
- بستن قاب و تست فیزیکی: قاب جلویی را دوباره در جای خود قرار داده و پیچها را محکم کنید. قبل از وصل کردن برق، اهرم کلید را چندین بار قطع و وصل کنید تا مطمئن شوید گیر مکانیکی ندارد. اگر رله نصب کردهاید، از دکمه تست برای اطمینان از عملکرد صحیح مکانیزم استفاده کنید.
نکته: هرگز سعی نکنید رله شنت را در سمت راست یا کنتاکت را در سمت چپ (به صورت برعکس) نصب کنید، زیرا اهرمهای مکانیکی آنها با هم تفاوت دارد.
جدول عیبیابی سریع در هنگام نصب
| مشکل احتمالی | علت | راهحل |
|---|
| کلید پس از نصب لوازم جانبی وصل نمیشود | رله آندر ولتاژ برق ندارد یا اهرم بهدرستی جا نرفته است | ولتاژ رله UVT را بررسی کنید یا آن را مجدداً بهدرستی جا بزنید |
| کنتاکت کمکی سیگنال نمیدهد | سیم در مسیر خروجی قطع شده یا قطعه در شیار سمت چپ نصب شده است | مسیر سیمکشی را بررسی کرده و از نصب در سمت راست مطمئن شوید |
| قاب جلویی کلید بهدرستی بسته نمیشود | سیمها در مسیر مخصوص خود قرار نگرفتهاند | سیمها را در شیارهای کناری مرتب و هدایت کنید |
لوازم جانبی خارجی در کلیدهای اتوماتیک هیوندای
تجهیزاتی هستند که برای سهولت در بهرهبرداری، ایمنی اپراتور و یا تغییر نوع نصب کلید به کار میروند.
- دسته روتاری یا گردان: در دو مدل مستقیم و تابلویی موجود است. مدل مستقیم، مستقیما روی کلید نصب شده و اهرم قطع و وصل را به حالت چرخشی تغییر میدهد. مدل تابلویی نیز به وسیله یک شفت بلند، امکان قطع و وصل کلید را از روی درب تابلو (بدون باز کردن درب) فراهم میکند.
- موتور الکتریکی: برای اتوماتیک کردن کامل عملیات قطع و وصل استفاده میشود. این قطعه به ویژه در سیستمهای مدیریت انرژی و چنجاور کاربرد فراوانی دارد.
- دیوارههای عایق: صفحات پلاستیکی که بین ترمینالهای فاز قرار میگیرند تا از ایجاد آرک (جرقه) و اتصال کوتاه بین فازها جلوگیری کنند.
- پایه پلاگین: اجازه میدهد تا کلید به صورت کشویی نصب شود. در صورت خرابی، میتوان کلید را بدون باز کردن سیمکشیها از پایه جدا و تعویض کرد.
جدول راهنمای تجهیزات جانبی خارجی
| نام قطعه | نوع عملکرد | مزیت اصلی | مناسب برای |
|---|
| دسته گردان (مستقیم) | مکانیکی | تغییر اهرم به حالت چرخشی | نصب داخل تابلو و سهولت در قطع و وصل |
| دسته گردان (تابلویی) | مکانیکی | ایمنی اپراتور | کنترل کلید از روی درب تابلو بدون باز کردن آن |
| موتور الکتریکی | الکترومکانیکی | اتوماسیون کامل | تابلوهای چنجاور و کنترل از راه دور |
| دیواره عایق | حفاظتی | جلوگیری از آرک زدن | افزایش ایمنی بین فازها در آمپراژ بالا |
| پایه پلاگین | نصبی | سرویس و نگهداری سریع | تعویض سریع کلید بدون نیاز به باز کردن شمش و کابل |
| ترمینال کاور | حفاظتی | جلوگیری از برقگرفتگی | پوشش کامل شمشها و اتصالات ورودی/خروجی |
راهنمای نصب لوازم جانبی خارجی کلید اتوماتیک هیوندای
نصب لوازم جانبی خارجی معمولا پیچیدگی بیشتری نسبت به تجهیزات داخلی دارد. برخلاف قطعات داخلی، این لوازم بیشتر با بخش مکانیکی و حفاظت فیزیکی سر و کار دارند. در ادامه، راهنمای نصب لوازم جانبی خارجی را بررسی میکنیم.
راهنمای نصب دسته گردان تابلویی
این دسته برای زمانی است که میخواهید کلید داخل تابلو باشد اما از روی درب تابلو آن را قطع و وصل کنید. برای نصب آن باید مراحل زیر را طی کنید.
- نصب پایه روی کلید: ابتدا قطعه پایه دسته گردان را روی کلید قرار دهید. این قطعه معمولا با دو یا چهار پیچ روی قاب جلویی کلید محکم میشود. مطمئن شوید که زبانه داخلی پایه، دقیقا روی اهرم کلید سوار شده باشد.
- اندازهگیری و برش شفت: شفت یا همان میله رابط، فاصله بین کلید و درب تابلو را پر میکند. فاصله بین سطح کلید تا درب تابلو را با دقت اندازهگیری کنید. طبق دفترچه راهنما، طول اضافی شفت را با اره آهنبر ببرید. دقت کنید که شفت نباید خیلی بلند باشد چون مانع بسته شدن درب میشود.
- سوراخکاری درب تابلو: از شابلون موجود در جعبه محصول استفاده کنید. آن را روی درب تابلو قرار داده و محل سوراخهای پیچ و سوراخ اصلی دسته را علامتگذاری و دریل کنید.
- نصب دسته روی درب و اتصال به شفت: دسته اصلی را روی درب تابلو پیچ کنید. سپس درب را به آرامی ببندید تا شفت در داخل محفظه دسته قرار گیرد.
- تست نهایی و اینترلاک: در حالت وصل، درب تابلو نباید باز شود. همچنین بررسی کنید که با چرخاندن دسته، کلید به درستی در وضعیت خاموش، روشن و تریپ قرار میگیرد یا خیر.
راهنمای نصب موتور الکتریکی
موتور برای قطع و وصل کردن کلید از راه دور (توسط سیستمهای هوشمند یا PLC) استفاده میشود. برای نصب آن مطابق مراحل زیر عمل کنید.
- آمادهسازی کلید: قبل از نصب موتور، حتما کلید را در وضعیت OFF قرار دهید. نصب موتور در حالی که کلید روشن است، میتواند به چرخدندههای موتور آسیب بزند.
- قرار دادن موتور روی کلید: موتور را به آرامی روی کلید قرار دهید. دقت کنید که اهرم متحرک موتور با اهرم قطع و وصل کلید کاملا درگیر شود. موتور را با پیچهای مخصوصی که در جعبه آن است، به بدنه کلید محکم کنید.
- سیمکشی فرمان: موتورها معمولا دارای چندین ترمینال هستند. ترمینالهای تغذیه برای تامین برق موتور و ترمینالهای فرمان برای ارسال دستور قطع و وصل هستند. ترمینال وضعیت نیز برای اعلام این است که موتور در چه حالتی قرار دارد.
- انتخاب حالت (Manual/Auto): روی اکثر موتورهای هیوندای یک کلید کوچک وجود دارد. حالت دستی برای تست دستی با اهرم خود موتور است و حالت اتوماتیک برای پذیرش فرمانهای الکتریکی. پس از نصب، ابتدا در حالت دستی تست کنید و سپس روی حالت اتوماتیک قرار دهید.
نصب دیوارههای عایق
این سادهترین بخش نصب است. برای نصب این مدل از لوازم جانبی کلید اتوماتیک هیوندای دو مرحله زیر را طی کنید.
- دیوارههای پلاستیکی را از جعبه خارج کنید.
- آنها را در شیارهای موجود بین ترمینالهای فاز (در بالا و پایین کلید) به صورت کشویی فشار دهید.
این کار از ایجاد جرقه و آرک بین فازها (خصوصا در جریانهای بالا) جلوگیری میکند.
جدول راهنمای نصب لوازم جانبی خارجی کلید اتوماتیک کمپکت
| نوع تجهیز جانبی | نکته طلایی و کلیدی نصب | دلیل اهمیت (چرا باید رعایت شود؟) |
|---|
| دسته گردان (تایپ تابلویی) | ترازبندی دقیق شفت | اگر شفت دقیقا بر درب تابلو عمود نباشد، فشار جانبی باعث شکستن اهرم داخلی یا سفت شدن دسته میشود |
| دسته گردان | تست اینترلاک | اطمینان از اینکه در حالت ON درب تابلو باز نمیشود؛ این یک استاندارد حیاتی برای حفظ جان اپراتور است |
| موتور الکتریکی | نصب در وضعیت قطع | نصب موتور در حالی که کلید روشن است، باعث خارج شدن چرخدندهها از کالیبره و مانع از فشار مضاعف به موتور میشود |
| موتور الکتریکی | تنظیم کلید Auto / Manual | قبل از اعمال فرمان الکتریکی، تست در حالت Manual برای اطمینان از روان بودن مکانیزم ضروری است |
| دیواره عایق | نصب در هر دو سمت | برای ایمنی کامل، دیوارهها باید هم در ورودی و هم در خروجی کلید نصب شوند تا خطر آرکزدن حذف شود |
| پایه پلاگین (کشویی) | گریسکاری پایه | استفاده از مقدار کم گریس مخصوص، باعث سهولت نصب و جلوگیری از سایش پلاتینها میشود |
| ترمینال کاور | اطمینان از عبور صحیح کابلها | فشار به کاور میتواند در اثر لرزش باعث شل شدن پیچ ترمینالها و ایجاد خطر شود |
| تمامی تجهیزات | تطبیق فریم | لوازم جانبی فریمهای بزرگ روی فریمهای کوچک نصب نمیشوند؛ بررسی فریم قبل از باز کردن بستهبندی ضروری است |
نتیجهگیری
بهرهگیری از لوازم جانبی در کلیدهای اتوماتیک هیوندای، فراتر از یک انتخاب، ضرورتی برای ارتقای هوشمندی و امنیت شریانهای حیاتی برق است. با این حال، پایداری یک سیستم الکتریکی در گرو اصالت کوچکترین قطعات آن نهفته است؛ چراکه تجهیزات غیراصل، ریسکهای جبرانناپذیری را به کل زیرساخت تحمیل میکنند. مجموعه مکث ولتاژ با درک این حساسیت، تمامی محصولات خود را مستقیما از زنجیره تأمین معتبر خارجی و منطبق بر استانداردهای جهانی فراهم آورده است. ما با تضمین اصالت و کیفیت، آسودگی خاطر را به پروژههای شما هدیه میدهیم. جهت انتخابی دقیق و مهندسیشده، کارشناسان ما برای ارائه مشاوره تخصصی در کنار شما هستند.
